Lagergestell für Bleche

Stahl

Produktübersicht

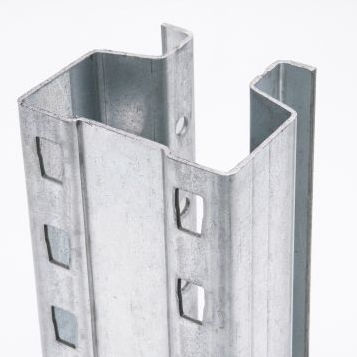

Wir entwickeln Rollformanlagen für Stützen/Ständer von Palettenregalen und industrielle Zwischengeschosse, bei denen Oberflächenqualität, enge Toleranzen und Wiederholgenauigkeit entscheidend für passgenaue Montage und sichere Verbindung der Komponenten sind. Die Anlagen lassen sich zur Herstellung montagebereiter Stützen nach industriellen Vorgaben konfigurieren.

Rollformlösungen und Vorteile
Gasparini-Rollformlösungen vereinen Produktionstempo, schnelle Rüstflexibilität und Softwareintegration zur Maximierung der Anlagenleistung.

• Qualität und Toleranzen: Oberflächenqualität und enge Maßtoleranzen werden unabhängig von Materialstärke oder Geschwindigkeit eingehalten, sodass Stützen präzise passen und sich sicher verhaken.
• Rückfederungskontrolle: Kaltumformung mit integrierter Trenntechnik reduziert den Head-to-Tail-Effekt und liefert gerade, stabile Profile.
• Ultraschneller Rüstwechsel: Schnelle Profilwechsel und Umrüstungen (TWIN: Profilwechsel in unter 5 Minuten; PRO: Rüstzeit unter 1 Stunde; Austauschkassetten: Umrüstung in unter 1 Stunde).
• Software & Konnektivität: Dedizierte Gasparini-HMI, ERP-Integration, flexibler Datenimport/-export für Produktion und Berichtswesen, intuitive Architektur für schnelle Starts und Formatwechsel.

Integrierte Hilfstechnologien in der Linie

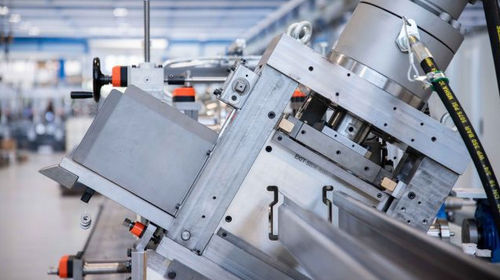

Gasparini integriert Hilfstechnologien direkt in die Rollformlinie, um einen vollständigen Prozess und ein fertig bearbeitetes Produkt zu liefern. Typische Inline-Prozesse für Stützen sind:

• Richtsystem
• Stanzsystem
• Trennsystem

Optionale Inline-Ausrüstung
Optionale Ausrüstungen erhöhen Effizienz und Maschinenverfügbarkeit und reduzieren Rüstzeiten:

• Automatisches Coil-Zuführsystem
• Blech-Verbindungseinheit
• Werkzeug-Schnellwechselsystem
• Automatisches Entladesystem
• Automatisches Stapel-, Verpackungs-, Umreifungs- und Etikettiersystem

Wesentliche technische Daten

• Blechdickenbereich: bis zu 5 mm
• Produktionsgeschwindigkeit: bis zu 30 m/min
• Profillänge: von 1.000 mm bis 14.000 mm
• Maximale Profilgröße: L 180 mm × H 160 mm
• Profiliertechnologien: TWIN- und PRO-Systeme, optional mit Wechselkassetten für schnelle Formatwechsel

Sicherheitshinweis
Bei Vorführungen oder Aufnahmen können Schutzvorrichtungen und Absperrungen entfernt oder nicht sichtbar sein. Für den sicheren Betrieb müssen alle Schutzvorrichtungen installiert und funktionsfähig sein.

Technische Spezifikationen

• Blechdicke: bis zu 5,0 mm
• Produktionsgeschwindigkeit: bis zu 30 m/min
• Rüstzeiten: TWIN Profilwechsel < 5 min; PRO Setup < 1 h; Austauschkassetten Umrüstung < 1 h
• Flexible Rollformtechnologie: Austauschkassetten, TWIN
• Profil-Längenbereich: 1.000 mm bis 14.000 mm
• Maximale Profilabmessung: L 180 mm × H 160 mm
• Integrierte Hilfssysteme: Richten, Stanzen, Trennen
• Verfügbare Inline-Optionen: automatisches Coil-Handling, Blechverbindung, schnelles Werkzeugwechseln, automatisches Entladen, automatisches Stapeln/Verpacken/Umreifen/Etikettieren
• Software & Konnektivität: dedizierte HMI, ERP-Integration, flexibler Datenimport/-export für Produktion und Berichte
