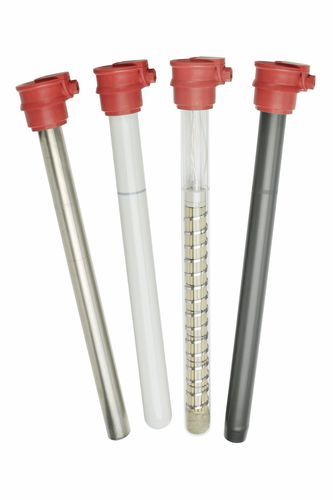

Abnehmbarer Tauchheizkörper Rotkappe®

EdelstahlPTFETitan

Overview
Für das industrielle Prozessheizen entwickelt, bieten die Mantel-Tauchheizkörper Rotkappe® direkte Beheizung für eine breite Palette von Prozessflüssigkeiten. Das Produkt verfügt über einen modularen, vollständig wartbaren Aufbau und verschiedene Mantelwerkstoffe für aggressive chemische Umgebungen. Standardleistungsbereich 0,40 kW bis 7 kW, Optionen bis 12 kW.

Main features

• Direkte Beheizung von Prozessflüssigkeiten in chemischen Bädern und an Tankwänden.
• Modulare Konstruktion: Tauchrohr, Heizelement, Anschlussdose und Kabel — vollständig herausnehmbar und reparierbar.
• Materialien des Tauchrohrs: Porzellan, Technisches Glas, Quarz, Fluorpolymer, Edelstahl und Titan.
• Spannungsoptionen: Einphasen 230 V und Dreiphasen 400 V; andere Spannungen auf Anfrage.

Key benefits

• Kompatibilität mit einer breiten Palette von Prozessflüssigkeiten.
• Geeignet für korrosive und oberflächenbehandelnde Umgebungen.
• Lange Lebensdauer durch sorgfältig gewählte Materialien und Konstruktion.
• Einfache Wartung dank herausnehmbarer und reparierbarer Module.

Main applications

• Direkte Beheizung von Flüssigkeiten in chemischen Bädern (Oberflächenbehandlung, Phosphatieren, Galvanisieren).
• Einbau an Tankwänden und in verschiedenen chemischen Prozessumgebungen, die Mantel-Tauchheizkörper erfordern.

Options and accessories

• Montageschlüssel SB für BC-Kopf — Universalschlüssel zur Kopfmontage.
• BC-Anschlussdose — Ausführungen in PP (roter Kopf) oder PVDF (weißer Kopf) für chemische Verträglichkeit.
• HM-Montagehülse für BC-Kopf — EPDM-Hülse zur Fixierung in Tankquerträgern; Bohrungsdurchmesser 70–76 mm; empfohlen für Hochtemperaturflüssigkeiten oder hohe Dampfentwicklung.
• EM-Montagehülse für BC-Kopf — EPDM-Hülse für platzsparende Montage; Bohrungsdurchmesser 87–90 mm.
• SRF-Schutzmantel für BC-Kopf — PP-Mantel mit geschweißter Halterung zum mechanischen Schutz des Tauchrohrs, mit EPDM-Hülse.
• SHB-Halterung für BC-Kopf — PP-Halterung mit HM-Hülse zur Befestigung von Tauchheizkörpern in ABS-Aufbauten.
• HB/L- und HB-Halterungen für BC/L- und BC-Köpfe — Halterungen zur Befestigung der Anschlussdose am Tankrand; geeignet für Tauchrohrlängen bis 800 mm; Materialien: PVDF oder PP.

Technical specifications

• Leistung (Standard): 0,40 kW bis 7 kW; Optionen bis 12 kW.
• Modulare Konstruktion: Tauchrohr, Heizelement, Anschlussdose und Kabel.
• Tauchrohrmaterialien: Porzellan, technisches Glas, Quarz, Fluorpolymer, Edelstahl, Titan.
• Spannung: Einphasen 230 V, Dreiphasen 400 V (andere Spannungen auf Anfrage).
• Konformität: entspricht EN 60519-1/2.
• Schutzklasse: Klasse 1.
