Tauchheizkörper

Übersicht

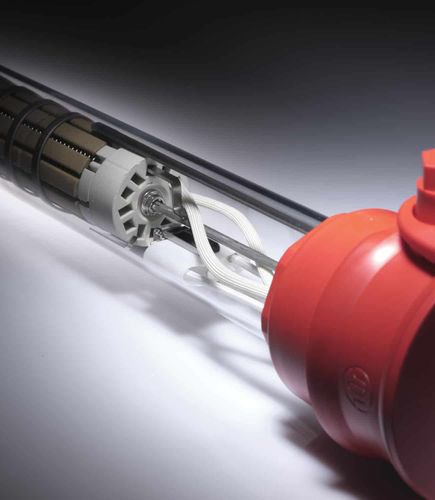

Die feuerfesten Mantel-Tauchheizungen der Rotkappe®-Baureihe sind Heizgeräte, die das Risiko thermischer Schädigung von Anlagen und Behältern bei teilweiser oder vollständiger Trockenlauf betrieben reduzieren sollen. Sie verfügen über einen integrierten Überhitzungsschutz, der die Heizung automatisch abschaltet, wenn die Temperatur der Tauchhülse einen kritischen Wert erreicht. Die Geräte sind für industrielle Prozessanwendungen vorgesehen, in denen thermische Sicherheit und ein kontrollierter Neustart erforderlich sind.

Technische Daten

• Integriertes Überhitzungsschutzsystem, das auf übermäßige Temperatur der Tauchhülse reagiert
• Automatische Abschaltung bei Überhitzung; manueller Rücksteller nach Auslösung erforderlich
• Erhältlich in einphasigen, biphasigen und dreiphasigen Ausführungen
• Dreiphasenmodelle: bis zu 10 kW mit zusätzlichem Relais
• Für vertikale Montage in Behältern und Tanks ausgelegt

Hauptvorteile

• Reduziert das Risiko thermischer Schäden und Brandgefahr bei Trockenlauf
• Stellt einen integrierten Schutz auf Heizelement-Ebene für kritische Prozesse bereit
• Manueller Rücksteller ermöglicht Prüfung vor Neustart
• Konfigurierbar für verschiedene Stromversorgungen und Installationslayouts
• Mit den meisten Prozessmedien kompatibel, abhängig vom Mantelmaterial

Hauptanwendungen

• Wandheizung für industrielle Tanks und Behälter
• Beheizung von chemischen Bädern und Prozesstanks mit Temperaturregelerfordernissen
• Anlagen mit Verdampfungs-, Leckage- oder intermittierendem Füllstandrisiko
• Prozesse, bei denen thermische Sicherheit und fehlerrobustes Verhalten gefordert sind

Sicherheit und Konformität

• Konform mit EN 60519-1/2
• Schutzart: Klasse 1

Optionen & Zubehör (Beispiele)

• Montageschlüssel SB für BC-Gehäuse (universaler Schlüssel)
• Differenzstromsteuergerät DSW3/2 (erforderlich für dreiphasige Geräte mit ABS-System)
• BC-Anschlusskasten (Gehäuseoptionen: PP-gehäuse rot; PVDF-gehäuse weiß)
• HM-Montagehülse für BC-Gehäuse — EPDM, Bohrungs-Ø 70–76 mm
• EM-Montagehülse für BC-Gehäuse — EPDM, Bohrungs-Ø 87–90 mm
• THB-Halterung für ABS-Gehäuse

Installation & Wartung

• Gerät vertikal montieren und die Montagehülse sichern, um die korrekte Eintauchtiefe zu gewährleisten
• Elektrische Anschlüsse prüfen und geeignetes Relais für Dreiphasenmodelle wählen
• Nach Auslösung Inspektion durchführen, bevor der manuelle Rücksteller betätigt wird
• Regelmäßig Mantelzustand und Dichtungen gemäß Medienverträglichkeit prüfen

FAQ

• Wie funktioniert der Überhitzungsschutz? — Er erkennt eine übermäßige Temperatur an der Tauchhülse und unterbricht automatisch die Stromzufuhr.
• Ersetzen diese Heizungen andere Schutzvorrichtungen? — Nein; zusätzliche Schutzmaßnahmen können je nach Standortanforderungen erforderlich sein.
• Kann man sie mit jeder Flüssigkeit verwenden? — Die Verträglichkeit hängt vom Mantelmaterial ab; Materialwahl entsprechend dem Prozessmedium treffen.
• Was ist nach Auslösung erforderlich? — Ein manueller Rücksteller ist erforderlich; eine Inspektion vor dem Neustart wird empfohlen.

Technische Daten (Kurzfassung)

• Versorgung: einphasig, biphasig, dreiphasig
• Leistung: bis zu 10 kW (dreiphasig mit Relais)
• Schutz: integriertes Überhitzungssystem, manueller Rücksteller
• Normen: EN 60519-1/2; Schutzklasse 1
