Flach-Tauchheizkörper Galvatherm® F

BodenablassFrostschutz

Übersicht

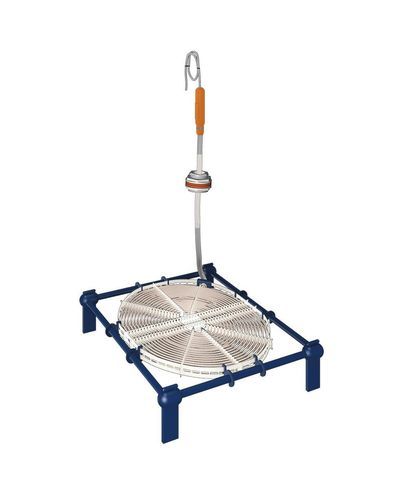

Der flache Eintauchheizkörper Galvatherm® – F-Mount mit Füßen ist eine komplett Kunststoff-Lösung zur Frostschutzheizung von Lagertanks, einschließlich großer Behälter. Die Stabstruktur aus Kunststoff bietet die für Leistungen ab 6 kW erforderliche Steifigkeit und ermöglicht die direkte Montage durch eine Inspektionsöffnung (Ø 500 mm Mindestmaß) ohne vorheriges Entleeren.

Technische Daten

• Leistung: Geeignet von 6 kW bis 15 kW.
• Materialien: Stabstruktur aus PP oder PVDF.
• Füße: Füße aus PP oder PVDF für stabile Bodenmontage.
• Heizkabel: PFA-isoliert, auf Schnappringrahmen montiert.
• Standardkonfiguration: Kompatibel mit Eintauchheizern P30, P40, P90.

Wesentliche Vorteile

• Vollständig kunststoffgefertigt für chemische Beständigkeit in aggressiven Umgebungen.
• Montage durch Inspektionsöffnung, auch bei gefüllten Tanks (Ø 500 mm Mindestmaß).
• Steife Konstruktion, geeignet für hohe Leistungen und große Tanks.

Hauptanwendungen

• Frostschutz von Lagertanks, mit oder ohne Auffangvorrichtung.
• Erwärmung sensibler Flüssigkeiten in chemischen, landwirtschaftlichen oder umwelttechnischen Bereichen.
• Einsatz dort, wo Edelstahl nicht zulässig oder ungeeignet ist.

Sicherheit und Konformität

• Entspricht EN 60519-1/2.
• Optionale Sicherheitsmerkmale: PFA-beschichtete PT100-Sonde ab Werk montiert; Kabelverschraubung für nicht beheiztes Kabel zur Sicherstellung der Austrittsdichtung am Tank.

Optionen & Zubehör

• Ø75 mm Kabelverschraubung (PP Nr.: PEPP, PVDF Nr.: PEPF) — 300 mm Freiraum an Länge H vorsehen (Montagehöhe auf N).
• Kabelverlängerung (Versorgungskabel Typ HO5 VV-F oder HO7 RN-F; nicht beheiztes Kabel N für Tanksausgang).
• Aufsteller für F (PP Nr.: PIPP, PVDF Nr.: PIPF) zur Bodenmontage (Standardhöhe 100 mm).
• PT100-Sonde mit Teflonummantelung — ab Werk montiert für geschlossene Tanks; führt durch die gleiche Kabelverschraubung wie der Eintauchheizer.

Technische Details

• Produktfamilie: Galvatherm® flacher Eintauchheizkörper, F-Mount mit Frostschutzfüßen.
• Geeigneter Leistungsbereich: 6 kW bis 15 kW.
• Stabmaterialien: PP (Polypropylen) oder PVDF (Polyvinylidenfluorid).
• Fußmaterial: PP oder PVDF für stabile Bodenpositionierung im Tank.
• Isolation des Heizkabels: PFA auf Schnappringrahmen.
• Kompatible Modelle: P30, P40, P90.
• Mindestdurchmesser Inspektionsöffnung: Ø 500 mm (Installation ohne Entleerung).
• Sicherheitsnorm: EN 60519-1/2 konform.
• Optionale Sicherheitsmerkmale: PFA-beschichtete PT100-Sonde; Kabelverschraubung für nicht beheiztes Kabel zur Gewährleistung der Dichtung.
• Zubehör: Ø75 mm Kabelverschraubung, Kabelverlängerungen, F-Aufsteller, PT100-Sonde mit Teflonummantelung.
