Abnehmbarer Tauchheizkörper F

flachBodenablassFrostschutz

Produktübersicht

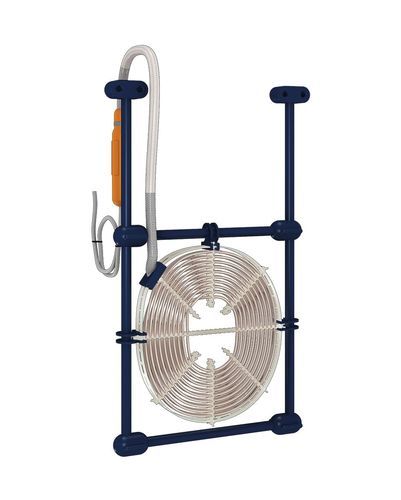

Die flachen Tauchheizer Galvatherm® – Montage F sind komplett kunststoffgefertigte Modelle mit starrer Rahmenkonstruktion, ausgelegt für mittlere bis hohe Leistungen (1–15 kW, im Hochleistungsbereich häufig 6–15 kW). Sie eignen sich für große Behälter und können rand- oder bodenmontiert werden, wodurch flexible Montage- und Wartungsoptionen entstehen.

Technische Daten

• Leistung: 1 kW bis 15 kW (häufig angegebener Hochleistungsbereich: 6 kW–15 kW).
• Materialien: Kernrahmen aus PP oder PVDF; Heizleiter mit PFA-Fluorpolymermantel.
• Heizelement: PFA-isoliertes Heizkabel; erhältlich in den Typen P30, P40, P90.
• Montage: Randmontage, Bodenmontage mit Füßen oder in Führungen (Variante Montage F).
• Normen: Auslegung zur Erfüllung von EN 60519-1/2; Anschluss für Schutzleiter vorgesehen.

Hauptvorteile

• Universelles Montagekonzept, geeignet für verschiedene Behältertypen und -konfigurationen.
• Starrer Rahmen gewährleistet stabile Funktion bei höheren Leistungswerten.
• Verschiedene Installationsmöglichkeiten: Rand- oder Bodenmontage je nach Prozessanforderungen.
• Konformität mit EN 60519-1/2 und integrierte Schutzleiterlösung.

Hauptanwendungen

• Chemische Industrie: Erwärmung und Temperaturregelung von Chemiebädern.
• Wasseraufbereitung: Prozessbehälter und Vorhaltungserwärmung.
• Erwärmung von Flüssigkeiten in großen Industriebehältern: Temperaturhaltung und Frostschutz.

Optionen und Zubehör

• Verschraubung Ø75 mm — ermöglicht 300 mm Spiel in der Länge H; PP-Ref.: PEPP, PVDF-Ref.: PEPF.
• Keile und Unterlegplatten — für PP- oder PVDF-Rahmen; PP-Ref.: CAPP, PVDF-Ref.: CAPF.
• Kabelverlängerung — Zuleitungstypen HO5 VV-F oder HO7 RN-F; nicht beheiztes Kabel für Behälteraustritt.
• Abnehmbarer Schutz für F — perforierter Kunststoffschutz in PP oder PVDF; PP-Ref.: PRPPP, PVDF-Ref.: PRPPF.
• Ständer für F — PP- oder PVDF-Ständer für Bodenmontage (Standardhöhe 100 mm); PP-Ref.: PIPP, PVDF-Ref.: PIPF.
• Rahmenhalter — PP- oder PVDF-Halterungen zur Befestigung am Behälterrundrand; PP-Ref.: SUPP, PVDF-Ref.: SUPF.

Dokumentation
Technisches Datenblatt und Montageanleitungen sind für die Variante Montage F verfügbar; die Produktdokumentation enthält Maße, Anschlusspläne und Montagehinweise.

FAQ – Auszüge

• Was unterscheidet Montage F? Montage F verwendet einen starren Stabrahmen (Ø ≈20 mm) aus PP oder PVDF, der Stabilität bei höheren Leistungen bietet und modulare Montage (Rand oder Boden) ermöglicht.
• Wann wird Montage F empfohlen? Für große Behälter, die universelle Montageoptionen benötigen, und für Anwendungen mit höheren Leistungsanforderungen (typischerweise ab 6 kW) und erhöhter mechanischer Stabilität.
• Wie erfolgt die Wartung? Der Rahmen ist für die Demontage mittels Clips oder Befestigungssystemen ausgelegt, um Heizelemente auszutauschen und den Rahmen zu erhalten.

Technische Merkmale / Spezifikationen

• Marke: Galvatherm®
• Handelsbezeichnung: Flacher Tauchheizer – Montage F
• Leistungsbereich: 1 kW – 15 kW (kommerzieller Verweis: 6 kW – 15 kW für Hochleistungsvarianten)
• Kernrahmenmaterialien: PP oder PVDF (Stabrahmen, Ø ≈20 mm)
• Heizelement: PFA-beschichtetes Heizkabel; Typen P30, P40, P90 erhältlich
• Montageoptionen: Randmontage, Bodenmontage mit Ständern, Führungen
• Normen und Sicherheit: erfüllt EN 60519-1/2; Schutzleiteranschluss vorgesehen
• Zubehör: Verschraubung Ø75 mm, Unterlegplatten, Kabellängen, abnehmbarer Schutz, Ständer, Halter (PP/PVDF-Refs oben)
