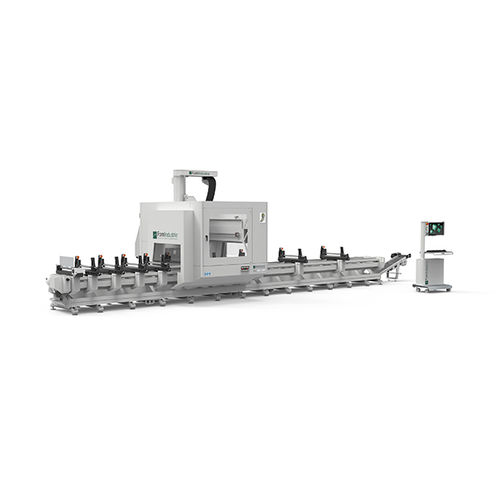

5-Achs-Bearbeitungszentrum AXEL 5

horizontalfür Stahlfür Aluminium

Produktbeschreibung
Der AXEL 5 ist ein 5-Achsen-Bearbeitungszentrum für Bohr- und Fräsarbeiten an Aluminium- und Stahlprofilen. Er kombiniert eine leistungsstarke Elektrospindel mit einem besonders kompakten Kopf und einem werkzeugmagazin am Kopf, um hohe Spanabnahmen und flexible Fertigung auch in kleinen Losgrößen zu ermöglichen.

Integrierte Software
FSTCam4 ist das integrierte CAM-Paket für extrudierte Aluminiumteile. Es verwaltet Konstruktion, Einrichten, Arbeitslisten und Ausführung in einer Anwendung und nutzt erweiterte Bearbeitungsstrategien zur Optimierung der Zykluszeiten und Sicherstellung der Werkstückqualität.

Hauptmerkmale

• Elektrospindel: 22 kW, 24.000 U/min, HSK E63 mit Flüssigkühlung
• Besonders kompakter Kopf zur Bearbeitung mit 14° Hinterschneidung
• Werkzeugmagazin am Kopf: 20 Plätze
• Max. aufnehmbarer Blatt-/Werkzeugdurchmesser am Kopf: Ø500
• Verschiebbarer, pneumatischer Einzugsanschlag
• Spannvorrichtungen mit gesteuerter, unabhängiger Positionierung; schnelle, werkzeuglose Verstellung von Backen und Belag
• Schnelle Konfiguration der Arbeitstische; Unterstützung für Pendel- und Mehrfachteilbearbeitung

Dokumentation und Ressourcen

• Produktspezifikation und Broschüre verfügbar
• Softwarekatalog und FSTCam4-Dokumentation

Kompatibilität und Digitalisierung

• Kompatibel mit digitalen FOM-Tools (z. B. CARL-Konfigurator, LOLA-Lösung)
• Angabe zur Industry-4.0-Vorbereitung in den Optionen

Technische Daten

• Gesteuerte Achsen: 5
• Spindelleistung: 22 kW
• Spindeldrehzahl: 24.000 U/min
• Spindelschnittstelle: HSK E63
• Spindelkühlung: Flüssigkühlung
• Werkzeugmagazin: 20 Plätze (am Kopf)
• Max. Blatt-/Werkzeugdurchmesser (Kopf): Ø500
• Kopf: besonders kompakt, ermöglicht 14° Hinterschneidung
• Anschläge: verschiebbarer, pneumatischer Einzugsanschlag
• Spannvorrichtungen: gesteuerte, unabhängige Positionierung; werkzeuglose Verstellung
• Bearbeitbare Materialien: Aluminium- und Stahlprofile
• Software: FSTCam4 CAM integriert
• Produktionsmodi: Pendelbearbeitung, Mehrfachteil- und Pendelbearbeitung
