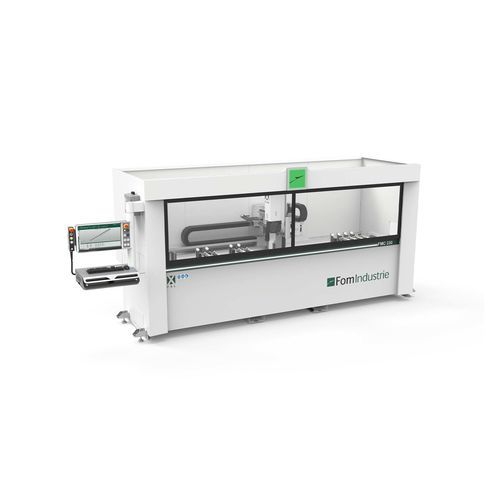

4-Achs-Bearbeitungszentrum FMC 230

vertikalfür Stahlfür Aluminium

Beschreibung
Die FMC SERIE DUE (z. B. Modell FMC 230) ist ein Bearbeitungszentrum mit 4 gesteuerten Achsen für Bohr‑ und Fräsbearbeitungen an Aluminium‑ und Stahlprofilen. Serienmäßig verfügt die Maschine über ein 10‑Platz Werkzeugmagazin, werkzeuglose Spannbackeneinstellung und eine ergonomische Vollverkleidung mit guter Sicht. Patentierte Lösungen von FOM INDUSTRIE wie X FLOW und X PAL sind zur Optimierung der Schmierung und zur Unterstützung beim Beladen verfügbar.

Hauptmerkmale

• 4 gesteuerte Achsen für Profilbearbeitung (Bohren und Fräsen)
• Standard-Werkzeugmagazin bis zu 10 Werkzeugen
• Werkzeuglose Einstellung der Spannbacken für schnelle Rüstzeiten
• Elektrospindel 5 kW (SW‑Modul für starres Gewindeschneiden verfügbar)
• X FLOW: dynamische Ausrichtung der Schmierdüsen (FOM INDUSTRIE Patent)
• X PAL: multifunktionale LED‑Positionierhilfe (FOM INDUSTRIE Patent)
• Bedienungsleiste zur Steuerung von jeder Arbeitsposition
• 24" Bedienkonsole an der Schutzkabine
• Vollverkleidung mit ergonomischem Design für Sicht und Schutz

Bearbeitungsfunktionen und Zubehör

• Bearbeitungskopf für Arbeiten an 3 Seiten des Profils; Option Scheibenfräser für Kopfbereich
• Stangenlängenmessung zur präzisen Positionierung der Bearbeitungen
• Pneumatisch gesteuerter linker Festanschlag; rechter Anschlag optional
• Spannvorrichtungen aus Aluminiumguss mit automatischer X‑Positionierung
• Werkzeuglängenmesseinrichtung
• Beleuchtung und multifunktionale LEDs zur Bedienerunterstützung und Statusanzeige

Software
FSTCam4 ist das integrierte CAM‑Paket für stranggepresste Aluminiumteile: Planung, Aufbereitung, Arbeitslisten und Ausführung werden in einer Anwendung verwaltet; erweiterte Bearbeitungsstrategien optimieren Zeit und Teilequalität.

Technische Daten

• Produkttyp: Bearbeitungszentrum 4 Achsen für Profile
• Serie / Bezeichnung: FMC SERIE DUE (z. B. FMC 230)
• Gesteuerte Achsen: 4
• Werkzeugmagazin: fest, bis zu 10 Positionen (Serie)
• Spindelleistung: 5 kW (SW‑Modul für starres Gewindeschneiden verfügbar)
• X‑Achse: elektrogeschweißter Stahlträger auf Kugelumlauf‑Führungen; bürstenloser Motor
• Arbeitsgeschwindigkeit (X): bis zu 90 m/min
• Bedienerdisplay: 24" Konsole
• Assistenzsysteme: X PAL, X FLOW
• Optionen: Bearbeitung von übergroßen Profilen, Flowdrill, 2‑Werkstück‑Bearbeitung, Mehrfachwerkstück‑Bearbeitung mit X PAL
