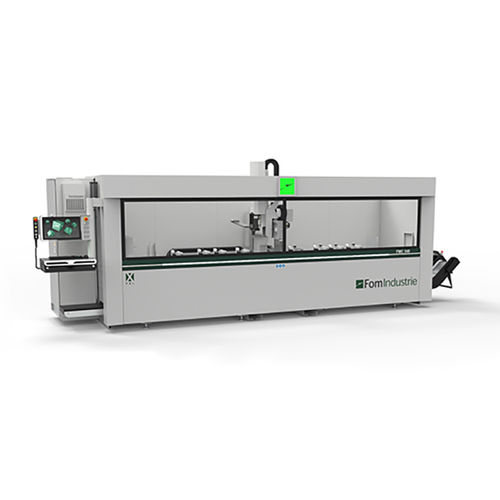

4-Achs-Bearbeitungszentrum FMC TRE

horizontalfür Stahlfür Aluminium

Übersicht
Die Bearbeitungszentren FMC serie tre mit 4 gesteuerten Achsen wurden für Bohr- und Fräsarbeiten an Aluminium- und Stahlprofilen entwickelt. Die Maschine verfügt über ein beleuchtetes FOM-Logo zur Anzeige des Maschinenzustands und kann mit dem X FLOW-System (FOM INDUSTRIE-Patent) zur automatischen Ausrichtung und Optimierung des Schmiermittelflusses ausgestattet werden. Optionale Funktionen umfassen interpolierende Achsen (3D Custom Milling Module), Mehrfachteilbearbeitung, X PAL und beim Modell FMC 370 die pendelnde Mehrfachteilbearbeitung.

Integrierte Software

• FSTCam4: integriertes CAM-Paket für stranggepresste Aluminiumteile; verwaltet Konstruktion, Maschinenaufbau, Arbeitslisten und Ausführung in einer Anwendung und nutzt erweiterte Strategien zur Zeitoptimierung und Qualitätssicherung.

Hauptmerkmale und Bedienerhilfen

• Tastenleiste zur Steuerung der Maschine von jedem Bedienplatz
• Bedienkonsole an der Schutzkabine montiert zur Ausführung von Befehlen und Programmen; 21,5" Display
• X FLOW: dynamische Ausrichtung der Schmierdüsen (FOM INDUSTRIE-Patent)
• Pneumatisch gesteuerter fester Linksanschlag zur Stangenpositionierung; rechter Anschlag optional
• Fester Werkzeugträger an der Maschinenbasis mit Platz für bis zu 8 Werkzeuge
• Bearbeitungskopf ermöglicht Bearbeitung an drei Seiten des Profils und an beiden Enden
• Wagen-Querträger X-Achse aus elektrogeschweißtem Stahl auf linearen Kugelumlaufführungen; bürstenloser Motor; Arbeitsgeschwindigkeit bis 100 m/min
• X PAL (Positioning Assistant Led): multifunktionale LED-Leiste zur Unterstützung des Bedieners und bei der Positionierung der Stangen (FOM INDUSTRIE-Patent)
• Spanneinrichtungen aus Aluminiumguss mit automatisch gesteuerter Positionierung in X
• Vollverkleidung mit ergonomischer Linienführung für gute Sicht während der Bearbeitung
• Messgerät zur Stangenlängen-Erfassung für präzise Positionierung der Bearbeitungen
• Beleuchtetes FOM-Logo zur Anzeige des Maschinenzustands

Hinweis
Abbildungen dienen nur zu Illustrationszwecken. Fom Industrie behält sich das Recht vor, jederzeit technische oder kommerzielle Änderungen ohne vorherige Ankündigung vorzunehmen.

Caractéristiques / spécifications techniques

• Maschinentyp: CNC-Bearbeitungszentrum mit 4 gesteuerten Achsen
• Bearbeitungsmaterialien: Aluminium- und Stahlprofile
• Anzahl Achsen: 4 (konfigurierbar für interpolierende/Mehrfachteil-Modi)
• Bedienung/Anzeige: Konsole an der Schutzkabine mit 21,5" Display
• Werkzeugmagazin: feste Aufnahme an der Basis, Kapazität bis zu 8 Werkzeugen
• Bearbeitungskopf: Bearbeitung auf 3 Seiten und an beiden Enden
• X-Achse Wagen-Querträger: elektrogeschweißter Stahl, lineare Kugelumlaufführungen, bürstenloser Motor; Arbeitsgeschwindigkeit bis 100 m/min
• Patentierte Systeme: X FLOW (Schmierdüsenorientierung) und X PAL (Positionierungs-LED)
• Stangenpositionierung: pneumatischer fester Anschlag links; rechter Anschlag optional
• Spannvorrichtungen: Aluminiumguss mit automatischer Positionierung in X
• Optionale Funktionen: 3D Custom Milling (interpolierende Achsen), Mehrfachteilbearbeitung, XPAL; FMC 370 unterstützt pendelnde Mehrfachteilbearbeitung
• Software: FSTCam4 (CAM-Paket für stranggepresste Aluminiumteile)
