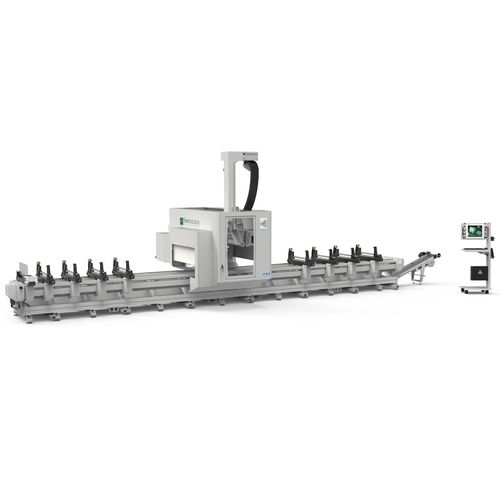

4-Achs-Bearbeitungszentrum AXEL 4

vertikalfür Stahlfür Aluminium

Produktbeschreibung
Der AXEL 4 ist ein 4-Achsen CNC-Bearbeitungszentrum für Bohr- und Fräsarbeiten an Aluminium- und Stahlprofilen. Für die Bearbeitung von Profilen mit großem Querschnitt ausgelegt, ermöglicht er hohe Spanabnahmen und schnelle Bearbeitungsgeschwindigkeiten durch eine 22 kW Elektrospindel bis 24.000 U/min mit HSK E63-Schnittstelle und Flüssigkeitskühlung.

Integrierte Software

• FSTCam4: komplettes CAM-Paket für stranggepresste Aluminiumteile. Verwal­tet Konstruktion, Maschinenvorbereitung, Arbeitslisten und Ausführung in einer Oberfläche und nutzt fortgeschrittene Bearbeitungsstrategien zur Optimierung der Zykluszeiten und Sicherstellung der Werkstückqualität.

Hauptmerkmale

• 4 gesteuerte CNC-Achsen zum Bohren und Fräsen von Aluminium- und Stahlprofilen.
• Elektrospindel: 22 kW, bis 24.000 U/min, HSK E63, flüssigkeitsgekühlt für anspruchsvolle Bearbeitungen.
• Besonders kompakter Kopf, ermöglicht Bearbeitung mit 14° Hinterschneidung.
• 15-fach Werkzeugmagazin am Kopf für flexible Werkzeugverwaltung.
• Einziehbarer pneumatischer Anschlag für schnelles Positionieren und Spannen der Werkstücke.
• Spannvorrichtungen mit gesteuerter, unabhängiger Positionierung; kompakte Bauform reduziert Nachpositionierungen und sorgt für kraftschlüssiges Spannen nahe dem Bearbeitungsbereich. Backen und Auflagen schnell und werkzeuglos einstellbar.
• Ausgelegt auf hohe Spanabnahmen und Hochgeschwindigkeitsbearbeitung großer Profile.

Dokumentation

• Produktdatenblatt (PDF)
• Broschüre (PDF)
• Softwarekatalog (PDF)

Hinweise
Abbildungen sind beispielhaft. Der Hersteller behält sich Änderungen der Spezifikationen oder Maschinenkonfiguration aus technischen oder kommerziellen Gründen ohne Vorankündigung vor.

Technische Daten

• Achsen: 4 gesteuerte CNC-Achsen
• Elektrospindel Leistung: 22 kW
• Elektrospindel Drehzahl: bis 24.000 U/min
• Spindelschnittstelle: HSK E63
• Spindelkühlung: Flüssigkeitskühlung
• Werkzeugmagazin: 15 Positionen am Kopf
• Kopf: super kompakt, ermöglicht Hinterschnitte 14°
• Werkstückspannung: einziehbarer pneumatischer Anschlag; gespannte Vorrichtungen mit unabhängiger, gesteuerter Positionierung, werkzeuglose Einstellung
• Materialien: Aluminium- und Stahlprofile, geeignet für Profile mit großem Querschnitt
• Software: FSTCam4 integriert
