Hydraulischer Druckkomparator P5514B series

für die Druckkalibration

Produktübersicht

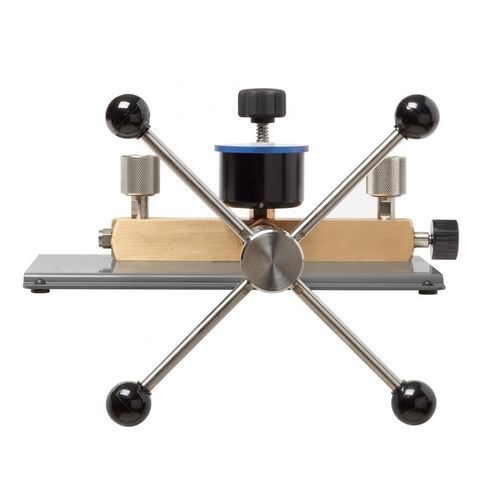

Der Fluke Calibration P5514B ist eine kompakte, robuste hydraulische Vergleichstestpumpe für Werkbank- und mobilen Einsatz zur Kalibrierung von Manometern, Druckschaltern und Drucktransducern. Sie erzeugt Drücke bis 70 MPa (10.000 psi) und verfügt über eine Vernier-Feineinstellung zur präzisen Einstellung bei Kalibrierpunkten. Werkzeuglose Prüfanschlüsse und eine verbesserte Behälterventilabdichtung vereinfachen Anschlüsse und erhöhen die Stabilität.

Wichtigste Merkmale

• Erzeugt Druck bis 70 MPa (10.000 psi)
• Vernier-Feineinstellung für präzise Druckeinstellung
• Werkzeuglose Prüfanschlüsse für schnelle, leckfreie Verbindungen
• Adapter für gängige NPT- und BSP-Größen enthalten
• Werkbankmontage oder mobiler Einsatz mit verbesserter Behälterventilabdichtung

Im Lieferumfang

• 1x Vergleichstestpumpe (P5514B)
• 1x Ersatzdichtungen
• 1x Sicherheitshandbuch
• 1x 1/4 BSP-Adapter
• 1x 1/2 BSP-Adapter
• 2x 1/4 NPT-Adapter
• 1x 1/2 NPT-Adapter
• 4x Pumpenspindelgriffe

Über Vergleichstestpumpen
Eine Vergleichstestpumpe liefert den gleichen präzise gesteuerten Druck sowohl an ein Referenzmanometer als auch an das zu kalibrierende Gerät und ermöglicht somit Kalibrierungen durch direkten Vergleich. Hydraulische Testpumpen von Fluke Calibration werden verwendet, um Druckmessgeräte gegenüber Referenzmanometern, Anzeigen oder Transducern zu überprüfen und sind eine wirtschaftliche Lösung, wenn hohe Drücke und feine Regelung erforderlich sind.

Erweiterung zu einem Druckkalibrator
In Kombination mit 2700G Referenzmanometern bildet die P5514B eine vollständige Werkbank-Kalibrierlösung, die in vielen Anwendungen traditionelle Deadweight-Tester ersetzen kann. Paketkonfigurationen (z. B. P5514B-2700G-3) enthalten ausgewählte 2700G-Manometer zur Abdeckung eines weiten Druckbereichs (z. B. −12 psi bis 10.000 psi / −80 kPa bis 70 MPa).

Technische Daten (Tabelle)
Druckbereich: 0 bis 70 MPa (700 bar, 10.000 psi)
Adapter für Prüfanschlüsse: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
Geräteabmessungen (B × T × H): 280 × 280 × 254 mm (11 × 11 × 10 in)
Gewicht: 5 kg (11 lb)
Behältervolumen: 75 cm³
Verdrängung Schneckenpresse: 20 cm³
Flüssigkeitsmedien: Standard-O-Ring-Dichtungen aus Viton®; Ethylene Propylene (EP)-Dichtungen verfügbar für aggressive Medien (P5514B-70M = Viton®; P5514B-70M-EP = EP).

Charakteristische technische Daten

• Modell: P5514B
• Druckbereich: 0 bis 70 MPa (10.000 psi / 700 bar)
• Enthaltene Prüfanschluss-Adapter: 2 × 1/4 NPT, 1 × 1/2 NPT, 1 × 1/4 BSP, 1 × 1/2 BSP
• Abmessungen (B×T×H): 280 × 280 × 254 mm
• Gewicht: 5 kg
• Behältervolumen: 75 cm³
• Verdrängung: 20 cm³
• Dichtungsoptionen: Viton® Standard; Ethylene Propylene (EP) für aggressive Medien
