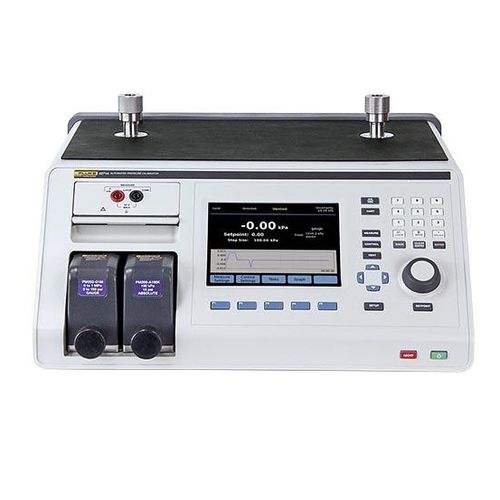

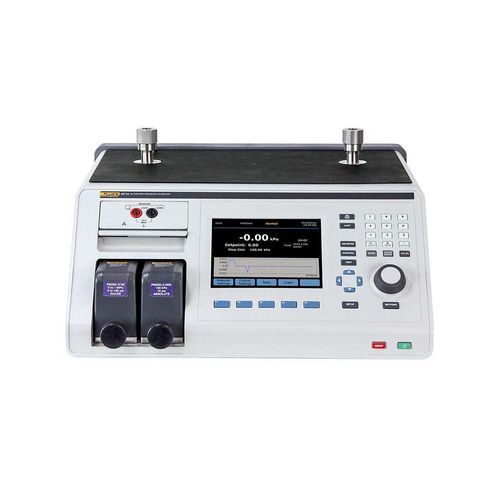

Der Fluke 2271A ist ein modularer industrieller Druckkalibrator für den Bereich -100 kPa bis 20 MPa (-15 bis 3000 psi). Das Gehäuse nimmt bis zu zwei Druckmessmodule (PM200 oder PM500) auf und verfügt über ein integriertes Elektrisches Messmodul (EMM) mit HART-Unterstützung zur automatisierten, geschlossenen Kalibrierung von 4–20 mA Geräten. Die modulare Architektur ermöglicht die Anschaffung nur der benötigten Bereiche und das Hinzufügen oder Austauschen von Modulen bei geänderten Anforderungen.

Wichtigste Merkmale

• Umfassende Druckabdeckung von sehr niedrigen Drücken bis 20 MPa (3000 psi) in einem Gerät
• Modulares Design: bis zu zwei PM200- oder PM500-Module zur Kombination von Messbereichen und Genauigkeitsklassen
• EMM mit 24 V DC Schleifenversorgung und zuschaltbarem 250 Ω Widerstand für HART
• Optionales CPS zur Vermeidung von Kontaminationen durch Flüssigkeiten/Partikel
• Mehrsprachige, intuitive Benutzeroberfläche und Fernsteuerung über Ethernet/RS232/USB
• Duale, oben angeordnete Prüfanschlüsse zur Steigerung des Durchsatzes; vertikale Anschlüsse für analoge Messgeräte

Druckmessmodule
Der 2271A unterstützt PM200-Module für wirtschaftliche Abdeckung und PM500-Module für höhere Leistung. Bis zu zwei Module lassen sich an der Vorderseite einrasten und nach Bedarf kombinieren. Die Module verwenden charakterisierte Siliziumsensoren und verfügen über einen Drehschutz an den Bedienelementen.

PM200 vs PM500 (Zusammenfassung)
PM200 (Gut)

• Typische Spezifikation 0,02 % FS, geeignet für Analoguhrmanometer, weniger genaue Transmitter oder Druckschalter
• Robuster Siliziumsensor für schnellere Regelreaktion
• Kostengünstige Option, geeignet als Ersatzmodul

PM500 (Besser)

• Hoch charakterisierter und linearisierter Siliziumsensor für wirtschaftliche Präzisionsmessungen
• Typische Messunsicherheit 0,01 % der Messung über große Teile des Bereichs
• Mehr als 45 verfügbaren Messbereiche bis 20 MPa (3000 psi)

Prüfanschlüsse und Referenzanschluss
Die oberen, doppelten Prüfanschlüsse ermöglichen den Anschluss von zwei Prüflingen (DUT) gleichzeitig zur Erhöhung des Durchsatzes. Vertikale Anschlüsse erleichtern die Montage von analogen Manometern ohne zusätzliche Halter. Unterstützte Anschlussarten: HC20 (handfest, M20-Unterstützung) und P3000 (Rückwärtskompatibilität P3000/P5500). Ein Referenzanschluss für Atmosphärenreferenz ist vorhanden.

Sicherheitsfunktionen
Jedes Messmodul und das Hauptgehäuse besitzen Druckentlastungsventile. Der 2271A wurde nach Sound Engineering Practices (SEP) konzipiert und enthält interne Entlastungsventile, benutzerdefinierbare Druckbegrenzungen und eine Notstopp-Taste zum Schutz von Bediener und Gerät.

Vermeidung von Kontamination
Das optionale CPS gewährleistet eine unidirektionale Strömung vom Controller weg, einen Schwerkraft-Sumpf und zweistufige Filterung zum Schutz von Ventilen und Sensoren beim Einsatz mit Medien wie Wasser, Öl oder Gas.

Automatisierte Druckprüfung
Die Software COMPASS® for Pressure automatisiert Kalibrierabläufe für einen oder mehrere DUT. Der 2271A bietet zudem eine vollständige Remote-Schnittstelle zur Integration mit kundenspezifischer Software oder Datenerfassungssystemen.

CarePlans
Fluke Calibration bietet 1-, 3- und 5-Jahres-CarePlans zur Reduzierung von Ausfallzeiten und zur Kontrolle der Gesamtkosten; die Pläne umfassen je nach Stufe standardisierte oder akkreditierte Kalibrieroptionen und Reparaturleistungen.

Handbücher und Ressourcen
Verfügbare Dokumentation: Sicherheitsdatenblatt, Produktspezifikation, Bedien- und Programmierhandbuch, Datenblatt und Anwendungshinweise zu HART-Transmitterwartung, Unsicherheitsanleitung, Automatisierung und Kalibrierung von Ziffernblättern.

Technische Daten

• Druckbereich: -100 kPa bis 20 MPa (-15 bis 3000 psi) Relativdruck
• Versorgungsanschluss max.: bis 23 MPa (3300 psi)
• Prüfanschlussbewertung: 20 MPa (3000 psi) absolut; Referenzanschluss ≈115 kPa absolut
• Unterstützte Module: PM200 und PM500; bis zu zwei Module pro Gehäuse
• Typische Regelgenauigkeit (dynamisch): z. B. PM200-BG2.5K = 0,005 % Span
• EMM: 24 V DC Schleifenversorgung, zuschaltbarer 250 Ω Widerstand, max. 30 V DC gegen Chassis-Masse
• Schnittstellen: Ethernet, RS232, USB
• Netzspannung: 100–240 V AC, 47–63 Hz; max. Leistungsaufnahme 100 W; Sicherung T2A 250 V AC
• Betriebsbedingungen: 15 °C bis 35 °C; Lagerung -20 °C bis 70 °C; relative Luftfeuchte betrieblich <80 % bei 30 °C, <70 % bei 35 °C
• Schutzart IP20; Vibration MIL‑T‑28800D Klasse 3; Einsatzhöhe <2000 m
• Gewicht (Gehäuse ohne Module): ca. 15 kg; Abmessungen Beispiel: Breite 442 mm, Tiefe 446 mm, Höhe 305 mm oder 237 mm je nach Konfiguration
