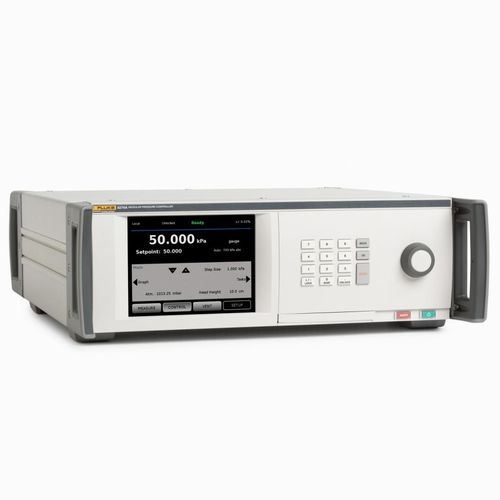

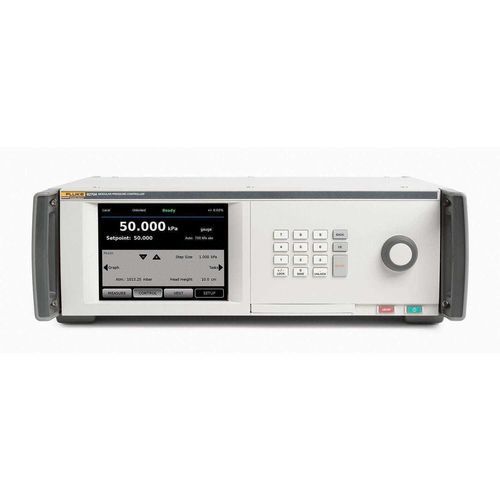

Druckcontroller für die Druckkalibration 8270A

für nicht aggressive GasedigitalHochpräzision

Produktübersicht
Die modularen pneumatischen Hochdruckcontroller/Kalibratoren 8270A und 8370A sind für die automatisierte Kalibrierung und Regelung von Drucksensoren über ein großes Arbeitsspektrum ausgelegt. Sie erlauben die Bestückung mit bis zu fünf Messmodulen, decken Vakuum bis 44 MPa (8270A) bzw. Atmosphäre bis 107 MPa (8370A) ab und erreichen eine typische dynamische Regelgenauigkeit von 0,002 % der aktiven Messspanne.

Hauptmerkmale

• Automatisierte pneumatische Regelung zur Kalibrierung von Sensoren, Transmittern, Manometern und Schaltern.
• 8270A: Vakuum bis 44 MPa (6000 psi); konfigurierbare Niedrigbereiche bis 100 kPa (15 psi).
• 8370A: Atmosphäre bis 107 MPa (15 000 psi); konfigurierbare Niedrigbereiche bis 700 kPa (100 psi).
• Modulares Design unterstützt bis zu fünf Messmodule und drei Modulfamilien zur Anpassung von Genauigkeit und Kosten.
• Typische Regelgenauigkeit: 0,002 % der Spanne oder 0,01 kPa (je nachdem welcher Wert größer ist).

Modulare Konfiguration und Modulfamilien
Systeme können mit bis zu fünf Messmodulen bestückt werden, um hohe, mittlere und niedrige Druckbereiche in einem Gehäuse zu kombinieren. Drei Modulfamilien bieten Leistungs-/Kostenoptionen: PM200 (Wert), PM500 (Mittelklasse), PM600 (Hochleistung mit Fluke Calibration Q‑RPT‑Technologie).

Zusammenfassung der Modulfamilien

• PM200: ca. 0,02 % FS; robuster Siliziumsensor für schnelle Regelung; wirtschaftlich für weniger anspruchsvolle Anwendungen.
• PM500: charakterisierter und lineariserter Siliziumsensor; ~0,01 % Messunsicherheit (50–100 %) für die meisten Bereiche; viele Bereiche bis 20 MPa verfügbar.
• PM600: Fluke Calibration Q‑RPT Quarz‑Referenztransducer; ~0,01 % Messunsicherheit (30–100 %); Absolutmodule mit integriertem Barometer.

Vorteile gegenüber traditionellen Methoden

• Konzipiert als moderner Ersatz für hydraulische Deadweight‑Tester und manuelle Komparatoren durch eine saubere pneumatische Lösung (keine Ölkontamination).
• Schnellere automatisierte Stabilisierung und reduzierte Bedienerzeit in Produktions‑ und Laborabläufen.

Sicherheit und Betrieb

• Sicherheitsorientiertes Design für Hochdruckanwendungen: Überdruckschutz, Front‑Panel‑Aborttaste und optionales Abortventil für gerichtetes Entlüften.
• Frontseitig austauschbare Module für schnelle Wartung und geringe Ausfallzeiten.

Anwendungen und Produktion

• Geeignet für Produktionslinienkalibrierung, Charakterisierung und F&E von Drucksensoren, vom preiswerten Sensor bis zum luftfahrttechnischen Sensor.
• Schnelle Einschwingzeiten (bis ~30 s unter günstigen Bedingungen) und robuste Regelung für Fertigungsumgebungen.

Automatisierung und Kommunikation

• Fernschnittstellen: RS‑232, GPIB, USB, Ethernet. Unterstützt SCPI und verschiedene Emulationsmodi.
• COMPASS for Pressure Software ermöglicht vollständige Automatisierung von Kalibriersequenzen für einzelne oder mehrere DUT.

Beispielhafte Einschwingzeiten (nach Modul und Modus)
Spalten: Modul / Dynamisch A (<44 MPa / >44 MPa) / Dynamisch B (<44 MPa / >44 MPa)
PM200/PM230: 30 s / 45 s / 60 s / 75 s
PM500: 35 s / -- / 60 s / --
PM600/PM630: 45 s / 60 s / 60 s / 75 s
Hinweis: Sehr niedrige Sollwerte und spezifische Konfigurationen können zusätzliche Einschwingzeit erfordern.

Leistungskennzahlen

• Regel‑Turndown typ. 100:1 (Zulieferdruck sollte 100× Modulbereich nicht überschreiten, um Spezifikationen zu erfüllen).
• Regelgenauigkeit (dynamisch): 0,002 % der Spanne oder 0,01 kPa (je nachdem welcher Wert größer ist).
• Überschwingen: Dynamisch A ≈ 0,08 % FS oder 2 kPa; Dynamisch B ≈ 0,008 % FS oder 2 kPa (je nachdem welcher Wert größer ist).

Typische Systemausstattung und Optionen

• Gehäusevarianten: 2‑Bay und 5‑Bay Hochdruckcontroller; PCM/Manifold‑Varianten und Anschlussarten (BSP, NPT, SAE).
• Zubehör: Kontaminationsschutz (CPS), Gasbooster‑Kits, Prüfstationen, Vakuumpumpenpakete, Leitungs‑ und Anschlusskits, Isolations-/Abort‑Ventilsets, Kalibrier‑Kits für Module, Transportkoffer.

Technische Daten

• Netz: 100–240 V AC, 47–63 Hz. Sicherung: T 2 A, 250 V. Max. Leistungsaufnahme: 100 W.
• Betriebstemp.: 15 °C bis 35 °C. Lagerung: −20 °C bis 70 °C.
• Luftfeuchte: Betrieb <80 % bei 30 °C, <70 % bei 40 °C; Lagerung <95 % nicht kondensierend.
• Vibration: MIL‑T‑28800E. Einsatzhöhe <3000 m. Schutzart: IEC 60529 IP20. Sicherheit: IEC 61010‑1 CAT II.
• Gewicht (Gehäuse): ca. 13 kg bzw. 15 kg je nach Konfiguration. Abmessungen: H147 × B452 × T488 mm. Rack: 3U‑19 in.
• Regelgenauigkeit und Turndown: siehe Modulfamilien (z. B. PM200 0,02 % FS; PM500 0,01 % Lesung 50–100 %; PM600 Q‑RPT 0,01 % Lesung 30–100 %).
• Anschluss‑ und Sicherheitsgrenzwerte, Schutzvorrichtungen und empfohlene Gase variieren je nach Chassis; empfohlene Gase: trockenes N2, He, Ar oder saubere Luft (N2 ≥99,5 % empfohlen).
