Pneumatische Kalibrierpumpe 700HPPK

zur DruckerzeugungHochdruck

Kurzbeschreibung

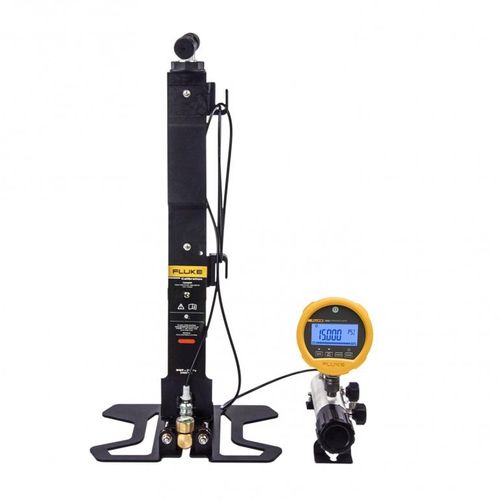

Das Pneumatik-Testpumpen-Kit Fluke Calibration 700HPPK erzeugt und regelt pneumatische Drücke bis 21 MPa (3000 psi) ohne externe Gasflaschen. Es versorgt geprüfte Geräte (DUT) wie Messumformer, Regler sowie digitale und analoge Manometer mit Druck. Für Labor- und Feldeinsätze konzipiert, ist das Kit leicht, transportfähig und stabil auf unterschiedlichen Flächen.

Wichtigste Merkmale

• Erzeugt und regelt pneumatische Drücke bis 21 MPa (3000 psi)
• Transportables Design mit klappbaren Füßen, integriertem Tragegriff und Canvas-Tragetasche
• Erreicht in ~20 s den Maximaldruck in einem 10 cm3-Volumen
• Abnehmbarer Druckeinstellverteiler für Labor und Feld; ermöglicht Isolierung und Ablassung
• Schwenkbarer 1/4 NPT Innengewinde-Anschluss für Referenzmanometer, Wechsel ohne PTFE-Band
• 2 m Druckleitung und verschiedene Anschlussstücke für breite Konnektivität
• Inline-Desiccant- und Filtersysteme zum Schutz vor Kontamination durch das DUT

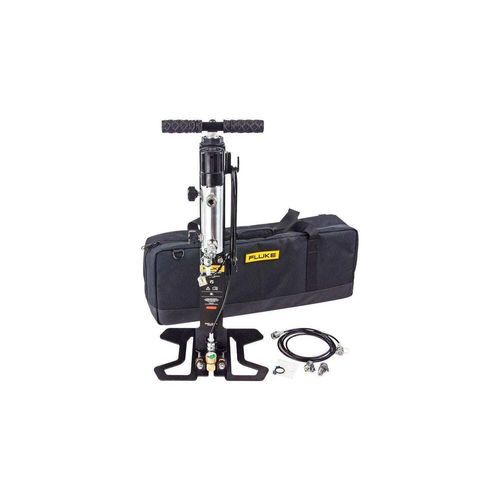

Lieferumfang (Beispiel 700HPPK)

• Hochdruckpumpe/Comparator
• Canvas-Tragetasche
• Satz Hochdruck-Pneumatik-Dichtungen (Servicekit)
• Dry Pac Nachfüllpack (Desiccant)
• Silikonfett
• Hochdruckschlauch (2 m)
• Prüfanschlussadapter (NPT, BSP, metrisch je nach Ausführung)

Hinweise zur Anwendung
Das Kit enthält einen Kalibrierverteiler und eine Hochdruckpumpe zum Erzeugen und Feinabstimmen von Drücken. Ein separates Modell (700HPP) bietet lediglich die Hochdruckquelle ohne Verteiler. Das 700HPPK richtet sich an Kalibriertechniker, Prüfingenieure und Messtechniker in Branchen wie Gasfernleitung und -verteilung, Prozesstechnik, Luft- und Raumfahrt sowie Verteidigung.

Technische Daten (Zusammenfassung)

• Maximaler Betriebsdruck: 21 MPa (3000 psi)
• Zeit bis Volllast (10 cm3): ~20 s
• Feineinstellauflösung (700HPPK): 0,05 % der Anzeige
• Max. Leckrate (700HPPK, Absperrventil geschlossen): 0,01 % der Anzeige
• Gewicht: 700HPP ≈ 5,5 kg; 700HPPK ≈ 7,2 kg
• Anschluss Referenzmanometer: 1/4 NPT Schnellanschluss
• Zulauf-Schutz gegen Kontamination: Desiccant-Filter
• DUT-Schutzfilter (700HPPK): 100 Mikron
• Abmessungen (700HPPK): 66 cm x 30,5 cm x 13 cm
• Mitgelieferte Prüfanschlussadapter: NPT 1/8, 1/4; BSP 1/8, 1/4; MET M14, M20, 1/4 NPT
