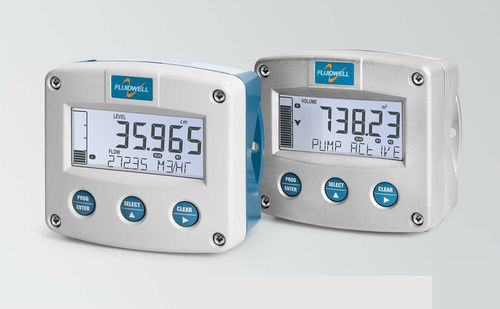

Durchflussmesser-Pumpensteuerung F175

Füllstands- und Durchsatzmessermit integriertem Alarmzur Pumpenverwaltung

Produktbeschreibung
Der F175 ist ein Pumpen-/Niveauregler mit kontinuierlicher Pegelüberwachung und doppelter Freispiegel-Durchflussmessung. Er zeigt Pegel/Höhe oder Volumen mit einem dedizierten Balkendiagramm an und ermöglicht präzise Pumpensteuerung mit einstellbaren Schalt- und Rückstellpunkten sowie Hysterese.

Vorteile

• Kombinierter Pumpenregler und Niveaumonitor mit optionaler Freispiegel-Durchflussfunktion.
• Robustes Feldgehäuse aus Aluminium oder Edelstahl 316L (IP65/IP67 / Type4X) für Außen- und Industrieeinsatz.
• Intuitive Konfiguration nach Fluidwell "Know one, know them all" für schnelle Inbetriebnahme.
• Vielfältige Montageoptionen: Wand, Rohr, Schalttafel oder direkte Sensorbefestigung.
• Klare Zweizeilen-Anzeige mit Balkendiagramm für Pegel/Höhe, Volumen, Durchfluss, Total, Prozent oder Alarmwerte.

Funktionen

• Präzise Pumpen-/Niveausteuerung mit bis zu 4 Schalt- und 4 Rückstellpunkten sowie konfigurierbarer Hysterese.
• Vier Alarmstufen: niedrig-niedrig, niedrig, hoch, hoch-hoch mit visueller Anzeige und konfigurierbaren Ausgängen.
• Zwei unabhängige Freispiegel-Durchflussberechnungen (linear, Tabelle oder Überlauf/Wehr-Formeln) mit Totalisierung.
• Balkendiagramm skalierbar nach Pegel/Höhe oder Volumen; rote blinkende LED-Hintergrundbeleuchtung bei Alarm.
• Benutzerdefinierte Einheiten für Pegel, Höhe und Volumen; 48-Punkt-Kalibrierungstabelle zur Tank/Wehr/Flussbett-Linearisierung.
• 1 Pegeleingang: (0)4–20 mA (HART transparent) mit Namur NE43 Sensorfehlererkennung und optionaler analoger Rückgabe des Sensorzustands.
• 3 konfigurierbare Fernsteuer-Eingänge und bis zu 4 robuste mechanische Relaisausgänge für Pumpen/Alarme.
• Aktiver oder passiver isolierter Analogausgang (0)4–20 mA, skalierbar auf jeden Bereich.
• Kommunikation: Modbus RTU. Schnittstellen: RS232 / RS485 2-Draht / isoliertes RS485 2-Draht. USB-C für Konfiguration.
• Plug-and-play USB-C, PC-Konfiguration mit kostenlosem Software-Tool und automatische Sicherung aller Einstellungen.
• Isolierte Spannungsversorgung: 12–24 V AC / 12–30 V DC oder isoliert 115–230 V AC; Sensorspannung 24 V DC.

Anwendungen

• Pegelmessung mit Volumenberechnung über Kalibrierungstabelle für nichtlineare Tanks und kontinuierliche Pegelüberwachung mit Signalrückgabe.
• Pumpensteuerung mit 4 Schaltpunkten, 4 Rückstellpunkten und bis zu 4 robusten Relaisausgängen zur Aufrechterhaltung gewünschter Pegel. Erweiterte Pumpenfunktionen: Füll-/Entleerfunktionen, Pumpengruppen, Wechselsteuerung nach Reihenfolge oder Betriebsstunden, Laufzeitanzeige auf dem Display.
• Durchflussüberwachung für Freispiegelmessung: Pegeleingang kombiniert mit Kanalcharakteristik zur Berechnung, Anzeige und Überwachung von Durchfluss und Total mit Alarmwerten.
• Konzipiert für Abwasserbehandlung, Regenwasserableitung, Bewässerungskanäle, industrielle Einleitungen und Hochwasserschutz—liefert zuverlässige Echtzeit-Durchflussdaten und ermöglicht automatische Steuerung von Pumpen, Ventilen und Alarmen.

Technische Daten

• Pegeleingang: (0)4–20 mA (HART transparent).
• Status-Eingänge: 3 konfigurierbare Fernsteuer-Eingänge (15 Funktionen).
• Impulsausgang: skalierter Impuls basierend auf Totalisator A/B und/oder Abtastimpuls; Typ: ein wählbares robustes mechanisches Relais.
• Alarmausgänge: konfigurierbar für niedrig-niedrig, niedrig, hoch, hoch-hoch oder kombiniert; optionaler Clear-Alarm-Ausgang; Typ: bis zu vier robuste mechanische Relais.
• Analogausgang: Funktion - Übertragung aktueller Pegel/Höhe, Volumen oder Eingangswiedergabe; Typ - ein passiver isolierter 4–20 mA Ausgang oder ein aktiver (0)4–20 mA Ausgang; skalierbar auf jeden Bereich.
• Steuerausgänge: Pumpensteuer-Ausgänge für Füllen/Entleeren, Gruppen-Konfiguration und Pumpenauswahl (Reihenfolge oder Betriebsstunden); Typ - bis zu vier robuste mechanische Relais.
• Versorgung: Isolierte 12–30 V DC / 12–24 V AC oder isolierte 115–230 V AC. Sensorversorgung: 24 V DC.
• Gefahrenbereich / Ex-Schutz: Nicht verfügbar.
• Kommunikation: Protokoll Modbus RTU. Schnittstellen: RS232 / RS485 2-Draht / isoliertes RS485 2-Draht. USB-C nur für Fernkonfiguration.
• Anzeige: Klare Zweizeilen-Anzeige mit dediziertem Balkendiagramm; rote blinkende LED-Hintergrundbeleuchtung bei Alarm.
• Montage: Wand, Rohr, Panel oder direkt an Außensensoren; robuste Gehäuseoptionen: Aluminium oder Edelstahl 316L (IP65, IP67 / Type4X).
