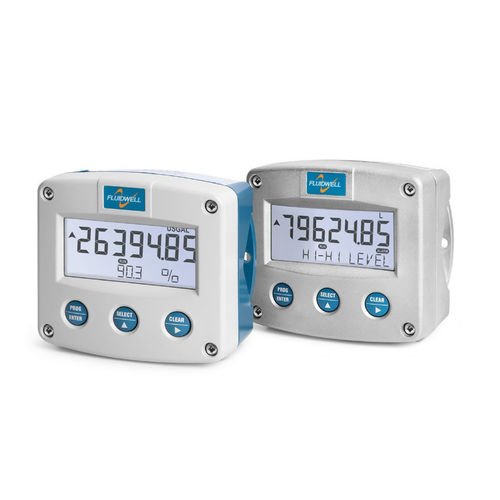

Niveauregler mit Relais-Ausgang F173

für Schalttafelmontagemit LCD-DisplayEchtzeitüberwachung

Produktübersicht
Der F173 ist ein vielseitiger, im Feld montierbarer Füllstandsanzeiger und -regler mit kontinuierlicher Füllstandsmessung, dediziertem Balkendiagramm und Doppelzeilenanzeige zur gleichzeitigen Darstellung von Füllstand/Höhe und Inhalt. Er bietet bis zu vier Ausgänge zum Steuern von Ventilen oder Auslösen visueller/akustischer Alarme sowie vier konfigurierbare Alarmpegel.

Allgemein
Der F173 gehört zur nächsten Generation der F-Serie von Füllstandsanzeigern, Monitoren und Reglern und bietet im Vergleich zu früheren F1-Modellen verbesserte Leistung, erweiterte Funktionen und höhere Zuverlässigkeit. Entwickelt für anspruchsvolle industrielle Feldeinsätze.

Vorteile

• Kontinuierliche Füllstandsüberwachung mit integrierten Steuer- und Retransmissionsoptionen.
• Robustes Gehäuse aus Aluminium oder Edelstahl 316L, IP65/IP67 (Type 4X), geeignet für Außen- und raue Umgebungen.
• Intuitive Bedienung durch die Fluidwell-Konfigurationsstruktur für schnelle Inbetriebnahme.
• Flexible Montage: Wand, Rohr, Schalttafel oder direkt an Außensensoren.
• Klare Doppelzeilenanzeige mit dediziertem Balkendiagramm für Füllstand/Höhe, Inhalt, Füllprozentsatz oder Alarmwerte.

Funktionen

• Überwachung und Regelung des Füllstands mit vier Alarmstufen: lo-lo, lo, hi, hi-hi, jeweils mit konfigurierbarer Hysterese und Ignore-Funktion.
• Balkendiagramm entsprechend Füllstand/Höhe oder Inhalt und rot blinkende LED-Hintergrundbeleuchtung im Alarmfall.
• Benutzerdefinierte Einheiten für Füllstand/Höhe und Inhalt; 48-Punkt-Linearisierungstabelle zur Behälterform-Kompensation.
• Ein Füllstandseingang: (0)4–20 mA (HART-transparent) mit Namur NE43 Sensorfehlererkennung und Anzeige.
• Bis zu 4 Ausgänge: passive Transistoren oder robuste mechanische Relais; ein analoger isolierter 4–20 mA Ausgang (aktiv, isoliert oder schleifenversorgt möglich).
• Drei konfigurierbare Fernsteuer-Eingänge; Modbus ASCII/RTU Kommunikation über RS232/RS485 (isoliertes RS485 optional).
• Plug-and-play USB-C Anschluss für Fernkonfiguration und einfache Programmierung per PC/Laptop mit kostenfreier Software.
• Versorgungsoptionen: 10–27V DC (Basis), isoliert 12–30V DC / 12–24V AC oder isoliert 115–230V AC; automatische Sicherung der Einstellungen.

Anwendungen

• Kontinuierliche Füllstandsmessung mit Volumenberechnung über Strapping-Tabelle für unregelmäßig geformte Behälter und Signalretransmission an Leitsysteme.
• Feldmontiertes Anzeige-/Steuergerät für sichere und explosionsgefährdete Bereiche, geeignet für extreme Witterungsbedingungen (Regen, Schnee, Sand, salzhaltige Atmosphären) und Temperaturen von -40°C bis +70°C (-40°F bis 158°F).

Technische Daten

• Modell: F173
• Anzeige: Doppelzeilenanzeige mit dediziertem Balkendiagramm; rot blinkende LED-Hintergrundbeleuchtung bei Alarm
• Füllstandseingang: (0)4–20 mA (HART-transparent)
• Status-Eingänge: 3 konfigurierbare Fernsteuer-Eingänge (6 Funktionen)
• Alarmausgänge: Konfigurierbar lo-lo, lo, hi, hi-hi; bis zu vier robuste mechanische Relais; optionale Clear-Alarm-Funktion
• Analogausgänge: Ein passiver isolierter 4–20 mA Ausgang; ein aktiver (0)4–20 mA oder isolierter schleifenversorgter Ausgang; skalierbar auf beliebige Bereiche
• Kommunikation: Modbus ASCII/RTU; RS232 / RS485 2-Draht / isoliertes RS485 2-Draht
• Konfiguration: USB-C (nur Fernkonfiguration)
• Linearisierung: 48-Punkt-Strapping-Tabelle zur Behälterform-Kompensation
• Sensorfehlererkennung: Namur NE43 mit Visualisierung und konfigurierbarer Retransmission
• Stromversorgung: 10–27V DC (Basis), isoliert 12–30V DC / 12–24V AC, isoliert 115–230V AC
• Sensorversorgung: 24V DC
• Gehäuse: Aluminium oder Edelstahl 316L; IP65, IP67 / Type4X
• Betriebstemperatur: -40°C bis +70°C (-40°F bis 158°F)
• Montage: Wand, Rohr, Schalttafel oder direkt an Außensensoren
• Speicher: Automatische Sicherung aller Einstellungen
