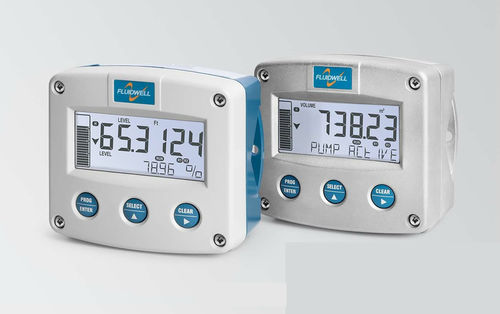

Dosierpumpensteuerung F174

Aluminium

Product description
Der F174 ist ein Pumpen- und Niveauregler für kontinuierliche Füllstandsüberwachung und zuverlässige Pumpensteuerung. Er zeigt den Pegel als Höhe oder Volumen auf einem klaren Dual-Line-Display mit dediziertem Balkendiagramm an und unterstützt individuelle Set- und Resetpunkte mit Hysterese zur Steuerung von bis zu 4 Pumpen in Einzel- oder Gruppenbetrieb. Der F174 bietet Alarmüberwachung, Sensor-Diagnose und flexible Kommunikation für die Prozessintegration.

Advantages

• Vielseitiger Pumpen- und Niveauregler mit kontinuierlicher Echtzeit-Überwachung.
• Robustes Feldgehäuse aus Aluminium oder Edelstahl 316L (IP65 / IP67 / Type4X) für Außen- und Extremeinsätze.
• Intuitive Konfiguration über die Fluidwell-Struktur — reduziert Inbetriebnahmezeit und Schulungsaufwand.
• Vielfältige Montageoptionen: Wand, Rohr, Schaltschrankfront oder Direktmontage am Sensor.
• Deutliches Dual-Line-Display plus Balkendiagramm für Höhe/Volumen, Füllgrad oder Alarmwerte.

Features

• Präzise Pumpensteuerung mit bis zu 4 Set- und Resetpunkten und konfigurierbarer Hysterese.
• Niveaubeobachtung mit vier Alarmgrenzen: low-low, low, high, high-high; inklusive Ignore-Funktion.
• Balkendiagramm nach Höhe oder berechnetem Volumen (Strapping-Tabelle).
• Rote blinkende LED-Hintergrundbeleuchtung bei Alarmzustand.
• Anpassbare Messeinheiten für Pegel, Höhe und Volumen.
• Ein Level-Eingang: (0)4-20 mA (HART transparent).
• Namur NE43 Sensorausfall-Erkennung mit Anzeige und konfigurierbarer Analogretransmission.
• 48-Punkt-Strapping-Tabelle zur Tankform-Linearisation.
• Drei Fernsteuer-Eingänge zum Auslösen von Aktionen oder Definieren von Zuständen.
• Aktiver oder isolierter Analogausgang zur Pegel-/Volumenübertragung.
• Bis zu vier leistungsfähige mechanische Relais für Pumpen- oder Alarmausgänge.
• Vollständige Modbus-Kommunikation (RS485 / isoliertes RS485 oder RS232).
• USB-C Plug-and-Play für einfache Fernkonfiguration.
• PC-Konfiguration mit kostenlosem Software-Tool; automatische Sicherung aller Einstellungen.
• Isolierte Stromversorgungsoptionen: 12–24V AC / 12–30V DC oder 115–230V AC.

Applications

• Kontinuierliche Füllstandsmessung mit Volumenberechnung über Strapping-Tabelle und Signalretransmission.
• Pumpensteuerung mit Füll-/Entleer-Funktionen, Gruppenauswahl, wechselnder Pumpensteuerung nach Reihenfolge oder Laufzeit; Laufzeitanzeige am Display.
• Geeignet für Abwasser- und Regenwasserpumpstationen, industrielle Prozessanlagen, Bewässerungsnetze, Reservoirs, Wasseraufbereitung, HLK, chemische Dosierung, Entwässerung und Druckerhöhungsanlagen.
• Für Feldmontage in sicheren Bereichen und widrigen Witterungsbedingungen ausgelegt; Betrieb bei -40°C bis +70°C (-40°F bis 158°F).

Caractéristiques / spécifications techniques

• Pegel-Eingang: (0)4-20 mA (HART transparent).
• Status-Eingänge: 3 konfigurierbare Fernsteuer-Eingänge (11 Funktionen).
• Alarmausgänge: konfigurierbar für low-low, low, high, high-high oder kombiniert; optionaler Clear-Alarm-Ausgang; Typ: bis zu vier leistungsfähige mechanische Relais.
• Analogausgänge: eine passive isolierte 4-20 mA oder eine aktive (0)4-20 mA, skalierbar; überträgt Pegel/Höhe, Volumen oder Eingangsretransmission.
• Steuerausgänge: Pumpensteuerung für Füllen/Leerung, Gruppen-Konfiguration und Pumpenauswahl; bis zu vier leistungsfähige mechanische Relais.
• Stromversorgung: isoliert 12–30V DC / 12–24V AC oder isoliert 115–230V AC.
• Sensorversorgung: 24V DC.
• Explosionsgefährdete Bereiche / intrinsically safe: nicht verfügbar.
• Kommunikation: Modbus RTU; RS232 / RS485 2-Draht / isoliertes RS485 2-Draht; USB-C zur Konfiguration.
• Display: Dual-Line-Display plus dediziertes Balkendiagramm; rote blinkende LED-Hintergrundbeleuchtung bei Alarmen.
• Sensor-Diagnose: Namur NE43 Erkennung mit Anzeige und konfigurierbarer analoger Retransmission.
• Linearisation: 48-Punkt-Strapping-Tabelle zur Tankform-Kompensation.
• Gehäuse: robuste Aluminium- oder Edelstahl 316L-Gehäuse, Schutzart IP65 / IP67 / Type4X.
• Betriebstemperatur: -40°C bis +70°C (-40°F bis 158°F).
• Konfiguration: USB-C Plug-and-Play und kostenlose PC-Software; automatische Sicherung der Einstellungen.
