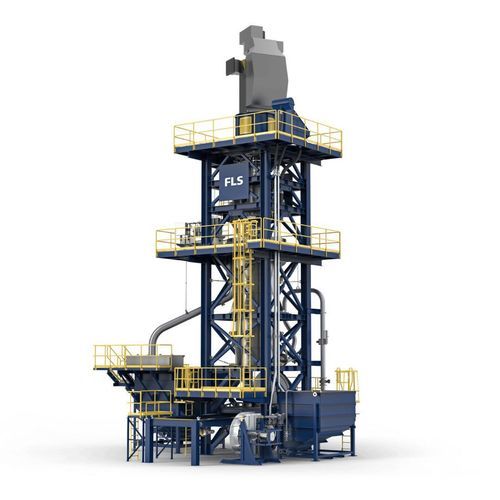

Rührwerksmühle für Erz mill series

Mineralmit Attritionvertikal

Übersicht
Die vertikalen Feinmahlwerke von FLS (VXPmill und Tower Mill / FTM) sind kompakte, energieeffiziente Rührmühlen für Fein- und Ultrafeinmahlung in der Mineralaufbereitung. Sie dienen der Steigerung der Rückgewinnung, der Reduzierung von Energie- und Wasserverbrauch sowie der Vereinfachung von Installation und Wartung gegenüber äquivalenten Horizontalmühlen.

Hauptvorteile

• Geringere CAPEX und Logistik: werkgetestete, vormontierte Module und containerbasierter Versand verkürzen Lieferzeiten und erleichtern die Inbetriebnahme.
• Kleinerer Platzbedarf und vereinfachte Wartung: vertikale Anordnung ohne innere Dichtungen/Filter, geringerer Gegendruck und geringeres Risiko von Lager- oder Dichtungsleckagen; Schlammabfluss über Polyurethan-Überlaufsieb vereinfacht Inspektion.
• Betriebliche Flexibilität und Support: hochdrehmomentige und drehzahlvariable Antriebe erlauben unterschiedliche Mahlkörper und Dichten; Konstruktion vermeidet Kavitation bei hohen Drehzahlen; weltweites Servicenetz für Ersatzteile und Vor-Ort-Unterstützung.

Modelle und Produktbeschreibungen

• FLS Tower Mill (FTM): langsam laufende vertikale Turmmühle mit zentraler Rührschnecke (einziges Bauteil im Kontakt mit Aufgabeschlamm und Mahlkörpern) und vertikalem Mahlraum zur Minimierung von Übermahlung. Typische Merkmale: Bodenzuführung für maximale Mahlwirkung, robuste Verschleißwerkstoffe, modulare Bauteile für schnelle Installation sowie Antriebsoptionen (DOL, VSD, Flüssigkeitswiderstandsanlasser). Geeignet für harte Erze und sekundäre/tertiäre Nachmahlung mit reduziertem Energie- und Medienverbrauch.
• VXPmill: vertikal ausgerichtete Rührmühle mit inertem Keramikfüllkörper. Arbeitet in Leistungsintensitäten zwischen Nieder- und Hochgeschwindigkeitsmühlen und ist konfigurierbar zur Erzeugung von Produktgrößen typischerweise unter ~30 µm. Wichtige Elemente: modulare Laufradimpeller mit abnehmbaren Scheiben und Distanzstücken, Bodenbeschickung, Überlauf mit Medienrückhaltesieb und rotierende Polyurethanscheiben, die keramische Medien fluidisieren und Attritionsmahlung erzeugen. Die Energiedistribution lässt sich durch Impellerkonfiguration und Medienladung einstellen.

Funktionsprinzip
Das Fördergut tritt in die Mühle ein (Boden- oder Kopfbeschickung je nach Modell) und wird durch Das Rühren des Mahlkörpers gebrochen. Der Rührer (FTM) oder der Hochgeschwindigkeitsimpeller (VXPmill) fluidisiert und mobilisiert das Füllbett, wodurch Attrition und Reibungsbruch erzeugt werden. Feine Partikel werden über den Überlauf abgeführt, größere Partikel verbleiben zur weiteren Zerkleinerung. Die vertikale Anordnung verbessert Raumausnutzung und Energieeffizienz gegenüber Horizontalmühlen.

Anwendungen

• Nachmahlung (sekundär/tertiär) in Bergbau-Konzentrator-Schaltungen
• Fein- und Ultrafeinmahlung, wenn hohe Rückgewinnung und feine Produktgrößen gefordert sind
• Betriebe mit Bedarf an reduziertem Wasserverbrauch und kleinerer logistischer Fußabdruck

Wartung & Service
Digitale Tools (LoadIQ, Advanced Process Control, Asset Health & Insights) ermöglichen Zustandsüberwachung und prädiktive Wartung. VXPmill unterstützt schnelles Spülen und Entleeren keramischer Medien in einen Auffangbehälter für die Scheibenwartung; FTM bietet einfache, modulare Komponenten und weniger Verschleißteile zur Minimierung von Ausfallzeiten. Ersatzteile und Aftermarket-Support sind über das FLS-Service-Netzwerk verfügbar.

Modellvergleich (Zusammenfassung)

• FTM: Niedrigdrehzahl, geringerer Durchsatz; energieeffizient für fein- bis mittelfeine Mahlung; reduziert Energie- und Medienverbrauch im Vergleich zu vergleichbaren Horizontalkugelmühlen; einfache Konstruktion mit weniger Dichtungen und Verschleißteilen.
• VXPmill: Höhere Drehzahl, höherer Durchsatz; höhere Intensität geeignet für ultrafeine Produkte (typ. <~30 µm); modulare Impeller und Keramikmedienhandhabung erlauben konfigurierte Energiedistribution.

Downloads & Dokumente
Technische Datenblätter und Produktinformationen sind auf der Produktseite referenziert (Datenblatt für FLS Tower Mill und VXPmill). Wenden Sie sich an FLS für aktuelle technische Dokumente und herunterladbare Dateien.

Technische Spezifikationen

• Produktfamilie: Vertikale Feinmahlwerke (VXPmill, FLS Tower Mill / FTM)
• Mahlkörper: Keramik (VXPmill) oder Stahl (FTM)
• Mahlprinzip: Attritionsdominiert, Minimierung von Übermahlung durch Stoßeinwirkung
• Zuführung: Boden- oder Kopfbeschickung je nach Modell; Schlammabfluss über atmosphärisches Überlaufsieb aus Polyurethan
• Antriebsoptionen: Direct-on-Line, Variable Speed Drive, Flüssigkeitswiderstandsanlasser; hochdrehmomentige Antriebe verfügbar
• Konstruktionsvorteile: geringere Fläche gegenüber Horizontalmühlen; containerfähiger Versand; werkgetestete, vormontierte Komponenten
• Typische Produktgrößenfähigkeit: VXPmill geeignet für Produkte unter ~30 µm; FTM geeignet für feine und ultrafeine Aufgaben mit erheblichen Energieeinsparungen gegenüber Horizontalkugelmühlen
• Wartungsmerkmale: schnelles Spülen/Entleeren der Medien (VXPmill), modulare Komponenten und weniger Verschleißteile (FTM)
