Industrie-Empfänger AMWF-BU series

Automatisierung

Produktübersicht

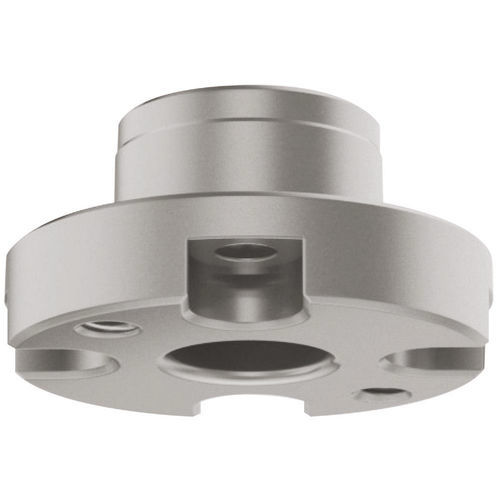

Zum Einsatz mit AMWF-L-S Kugel-Arretier-Lokalisierbolzen. Diese Flex-Empfangselemente werden zusammen mit den pneumatischen Kugel-Arretier-Lokalisierbolzen der Serie AMWF-L-S zur Positionierung und Befestigung in einem breiten Spektrum von Werkzeugen, Spannvorrichtungen und Montageprozessen eingesetzt. Bei Luftdruck fahren die Kugeln in den Bolzen zurück, wodurch der Bolzen aus dem Empfänger gelöst werden kann. Hergestellt aus 1045 Stahl mit chemisch vernickelter Oberfläche.

Kompatibilität

• Für den Einsatz mit pneumatischen Lokalisierbolzen der Serie AMWF-L (AMWF-L-S Familie).
• Empfänger ausgelegt für AMWF-L Lokatoren.

Varianten (Tabelle)
Spaltenüberschriften: ID | SKU | Gewinde | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | Verwendeter Lokalisierbolzen
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

Material & Oberfläche
Hergestellt aus 1045 Stahl mit chemisch vernickelter Oberfläche.

Medien

• Technische Daten (PDF)
• Produktvideo (MP4)
• Produktkatalog (PDF)
• Anleitung zur Verwendung (PDF)
• Installationsanleitung (PDF)

Technische Merkmale / Spezifikationen

• Modell: AMWF-BU
• Produkttyp: Empfänger (Stahl-Empfänger für AMWF-L Lokatoren)
• Kompatibel mit: AMWF-L-S pneumatischen Kugel-Arretier-Flexlokatoren
• Material: 1045 Stahl
• Oberfläche: chemische Vernickelung
• Verfügbare SKUs/Gewinde: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• Wichtige Abmessungen (Beispiele): AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
