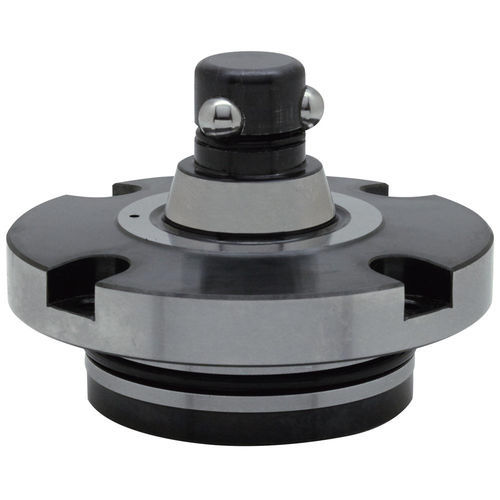

Befestigungs-Suchgerät AMWF-W series

pneumatisch

Produktbeschreibung
Diese kugelarretierenden pneumatischen Flex-Lokalisierbolzen werden mit den Flex-Empfängern der Serie AMWF-BU zur Positionierung und Befestigung in einer Vielzahl von Werkzeug-, Vorrichtungs- und Montageanwendungen eingesetzt. Die Buchse wird zentriert und geklemmt, wenn die drei Kugeln herausgedrückt werden, was eine hohe Wiederholgenauigkeit der Positionierung gewährleistet. Bei Luftdruckzufuhr ziehen sich die Kugeln in den Bolzen zurück, wodurch der Bolzen aus dem Empfänger gelöst werden kann. Wiederholgenauigkeit der Positionierung: ± 0,003 µm. Gehäuse aus 4140-Stahl mit chemisch-vernickelter Oberfläche. Kugeln aus 440C-Edelstahl. Zylinder aus 1045-Stahl.

Merkmale

• Kugelarretierender pneumatischer Positionierbolzen
• Verwendet mit AMWF-BU Serien-Empfängern
• Drei-Kugel-Mechanismus für zentrierte Buchse und hohe Wiederholgenauigkeit
• Luftbetätigte Rückstellung der Kugeln zur Freigabe
• Gehäuse: 4140 Stahl, chemisch vernickelte Oberfläche
• Kugeln: 440C Edelstahl
• Zylinder: 1045 Stahl

Teileoptionen (Tabelle)
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72,5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72,5 | AMF50-BU-T/-D/-S |

Technische Daten

• Modell: AMWF-W
• Verfügbare Typen: Straight (gerade) und Tapered (konisch)
• Typische Gewindegrößen: M6 x 1,00 und M8 x 1,25 (Bohrlochdurchmesser siehe Tabelle)
• Wiederholgenauigkeit der Positionierung: ± 0,003 µm
• Gehäusematerial: 4140 Stahl mit chemisch-vernickelter Oberfläche
• Material der Kugeln: 440C Edelstahl
• Zylindermaterial: 1045 Stahl
• Beispiel-Klemmkräfte: ~899,2 lbs (AMWF40 Varianten), ~1416,2 lbs (AMWF50 Varianten)
• Typischer Betriebs-Luftdruck: 72,5 psi (siehe Tabelle je Variante)
• Für die Verwendung mit Empfängern der Serie AMWF-BU ausgelegt
