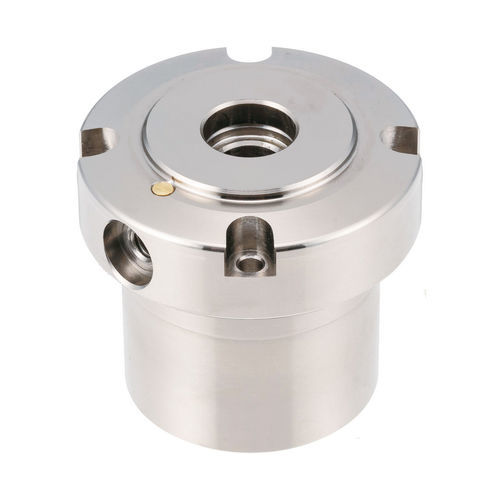

Befestigungs-Suchgerät AMWFH-S series

pneumatisch

Overview
Dieses pneumatische Leichtbau‑Lokator‑Modul (Modell AMWFH‑S) ist für Flex‑Positioniersysteme ausgelegt und ermöglicht präzises Positionieren sowie schnellen Wechsel von Spannplatten. Es handelt sich um eine einwirkende Pull‑down‑Klemme: Druckluft dient nur zum Loslösen; Federkraft sorgt beim Luftverlust für das Halten der Klemmung. Wiederholgenauigkeit 0,06 mm. Betriebsdruck: 44 psi.

Product variants

• AMWFH49‑S (ID 230414) — Gesamtø Ø49 mm; Klemmkraft 134 lbs; kompatibel mit Stiften AMWFH49‑M6L, AMWFH49‑M6S; SKU AMWFH49‑S.
• AMWFH64‑S (ID 230417) — Gesamtø Ø64 mm; Klemmkraft 224 lbs; kompatibel mit Stiften AMWFH64‑M8L, AMWFH64‑M8S; SKU AMWFH64‑S.

Technical specifications

• Modell: AMWFH‑S (pneumatischer Flex‑Spann‑Positionierer — Leichtausführung, Pull‑down)
• Genauigkeit (Wiederholbarkeit): 0,06 mm
• Betrieb: einwirkend — Luft nur zum Entriegeln; Federkraft sichert die Klemmung ohne Luft
• Entriegelung: zwei Entriegelungsanschlüsse
• Erforderlicher Luftdruck: 44 psi (ca. 3,0 bar)
• Klemmkräfte: 134 lbs (AMWFH49‑S), 224 lbs (AMWFH64‑S)
• Verfügbare Durchmesser: 49 mm, 64 mm

Applications

• Auf Montageplatte in Flex‑Positioniersystemen für schnellen Wechsel der Vorrichtungsplatte montierbar
• Präzise Positionierung und reproduzierbares Spannen in Bearbeitungs‑ und Montageprozessen
• Geeignet, wenn federbasierte Klemmung (fail‑safe bei Luftausfall) gefordert ist

Materials & compatibility

• Gehäuse: 4140‑Stahl mit chemisch‑abgesetzter Nickelschicht (electroless)
• Kugeln: Edelstahl
• Kompatible Spannstifte: AMWFH49‑M6L, AMWFH49‑M6S, AMWFH64‑M8L, AMWFH64‑M8S
