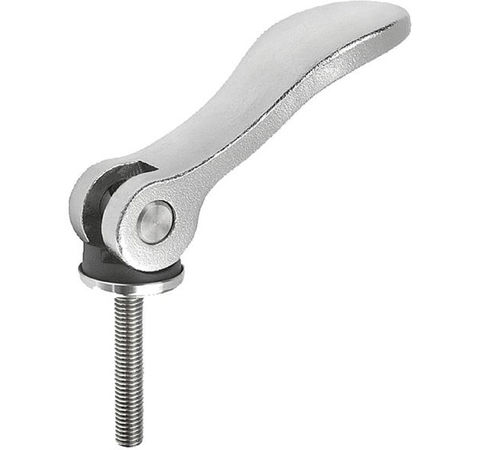

Edelstahl-Exzenterhebel 04233 series

KunststoffGewindeverstellbar

Produktbeschreibung
Diese Nockenhebel-Spannverschlüsse ermöglichen ein schnelles Spannen und Lösen ohne Werkzeuge. Sie werden wie eine konventionelle Verbindung eingedreht; für das endgültige Anziehen wird der Nockenhebel nach unten gedrückt, um die Klemmkraft zu erhöhen. Zum Lösen der Klemmkraft und zum Ausschrauben wird der Nockenhebel nach oben gezogen. Die verstellbaren Nockenhebel besitzen eine Nut an der Oberseite des Bolzens für feine Spannungseinstellungen ohne Drehung des Griffes. Sie eignen sich für Schnellwechselvorgänge, bei denen Bauteile gelockert, aber nicht vollständig demontiert werden müssen. Der Griff ist aus Edelstahl mit elektrolytisch polierter Oberfläche; die Bolzen sind aus Edelstahl mit natürlicher Oberfläche. Die Druckscheiben sind aus Kunststoff.

Verfügbare Varianten

• 120749 | 04233-112005X20 | 04233-112005X20 | M5 | L = 20 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120757 | 04233-112005X30 | 04233-112005X30 | M5 | L = 30 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120762 | 04233-112005X40 | 04233-112005X40 | M5 | L = 40 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120766 | 04233-112005X50 | 04233-112005X50 | M5 | L = 50 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120772 | 04233-112006X20 | 04233-112006X20 | M6 | L = 20 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120781 | 04233-112006X30 | 04233-112006X30 | M6 | L = 30 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120795 | 04233-112006X40 | 04233-112006X40 | M6 | L = 40 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 120797 | 04233-112006X50 | 04233-112006X50 | M6 | L = 50 mm | Klemmkraft: 899 Lbs | Handkraft: 27 Lbs | Hub: 1,2 mm
• 121348 | 04233-212008X25 | 04233-212008X25 | M8 | L = 25 mm | Klemmkraft: 1.798 Lbs | Handkraft: 78 Lbs | Hub: 1,5 mm
• 121356 | 04233-212008X30 | 04233-212008X30 | M8 | L = 30 mm | Klemmkraft: 1.798 Lbs | Handkraft: 78 Lbs | Hub: 1,5 mm

Eigenschaften / Technische Daten

• Baureihe / Modellbezeichnung: 04233
• Produkttyp: Nockenhebel-Spannverschluss (verstellbarer Nockenhebel)
• Griffmaterial / -oberfläche: Edelstahlgriff, elektrolytisch polierte Oberfläche
• Bolzenmaterial / -oberfläche: Edelstahlbolzen, natürliche Oberfläche
• Druckscheiben: Kunststoff
• Einstellfunktion: Nut an der Oberseite des Bolzens für feine Spannungseinstellungen ohne Griffdrehung
• Betrieb: Einschrauben zum Einrasten; Hebel nach unten drücken für endgültiges Anziehen; Hebel nach oben ziehen, um die Klemmkraft freizugeben und auszuschrauben
• Typische Anwendung: Schnellwechselvorgänge, bei denen Bauteile gelockert, aber nicht vollständig demontiert werden
• Angezeigte Einheiten: Metrisch (Gewindegrößen M5, M6, M8 und verschiedene Längen)
• Aufgelistete Parameter: Gewindegröße (D), Länge (L), Durchmesser (D1, D2), Abmessungen (B, B1, H, H1, A, A1), Klemmkraft (Lbs), Handkraft (Lbs), Hub (mm)
