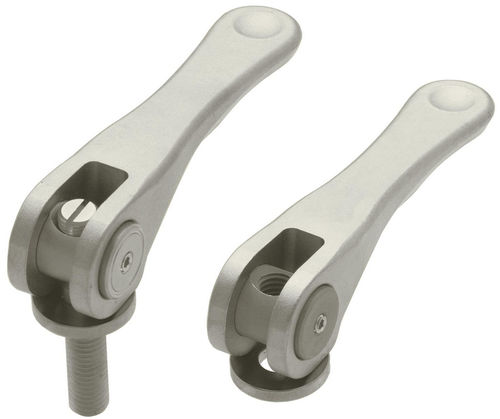

Stahl-Exzenterhebel QLCL

mit GewindeeinsatzGewindemit Innengewinde

Produktübersicht
Diese Klemmhebel-Verschlüsse ermöglichen schnelles werkzeugfreies Befestigen und Lösen. Im Vergleich zu herkömmlichen Klemmhebeln bietet die QLCL-Baureihe verbesserte Vibrationsbeständigkeit und ein deutliches fühlbares Klicken am Klemmende. Bei der Bolzen-Ausführung lässt sich die Griffposition in jede Richtung einstellen. Eindrehen wie eine herkömmliche Befestigung; zum Endziehen den Hebel nach unten drücken, zum Lösen den Hebel anheben und die Schraube herausdrehen.

Materialien & Oberfläche

• Klemmhebel: 4140 Stahl, vergütet
• Ringmutter & Unterlegscheibe: 1045 Stahl, vergütet
• Gewindestift: 4135 Stahl, vergütet
• Oberfläche: chemisch vernickelt auf allen Komponenten

Teileoptionen (Tabelle)

• QLCL-06-NP | Typ A - Gewindefurchung | Gewinde: M6x1.00 | T=16 | D=19.4 | D1=12 | L=16 | W=14 | W1=6.5 | W3=63 | R=0.3 | S=0.8 | Advanced Stroke=8.9 | Operating Load=157 lbs
• QLCL-06X20-NP | Typ B - Bolzen | Gewinde: M6x1.00 | D2=22 | L=16
• QLCL-06X30-NP | Typ B - Bolzen | Gewinde: M6x1.00 | D2=32 | L=16
• QLCL-06X40-NP | Typ B - Bolzen | Gewinde: M6x1.00 | D2=42 | L=16
• QLCL-06X50-NP | Typ B - Bolzen | Gewinde: M6x1.00 | D2=52 | L=16
• QLCL-08-NP | Typ A - Gewindefurchung | Gewinde: M8x1.25 | T=20 | D=23.2 | D1=15 | L=20 | W=18 | W1=9 | W3=80 | R=0.4 | S=0.8 | Advanced Stroke=11.2 | Operating Load=314 lbs
• QLCL-08X25-NP | Typ B - Bolzen | Gewinde: M8x1.25 | D2=27 | L=20
• QLCL-08X30-NP | Typ B - Bolzen | Gewinde: M8x1.25 | D2=32 | L=20
• QLCL-08X40-NP | Typ B - Bolzen | Gewinde: M8x1.25 | D2=42 | L=20
• QLCL-08X50-NP | Typ B - Bolzen | Gewinde: M8x1.25 | D2=52 | L=20

Medien (verfügbar)

• How to Use (Illustration)
• Technische Daten (PDF)

Technische Daten

• Serie / Modell: QLCL
• Funktion: Klemmhebel-Verschluss für schnelles werkzeugfreies Befestigen/Lösen
• Materialien: Klemmhebel - 4140 Stahl; Ringmutter & Unterlegscheibe - 1045 Stahl; Gewindestift - 4135 Stahl; alle Komponenten vergütet
• Oberfläche: chemisch vernickelt
• Vibrationsbeständigkeit: verbessert gegenüber konventionellen Klemmhebeln; fühlbares Klicken am Klemmende
• Griffausrichtung: Bolzen-Versionen erlauben Einstellung der Griffposition in jede Richtung
• Funktion: Eindrehen zum Einrasten, Hebel nach unten für Endspannung drücken; Hebel anheben zum Lösen
• Verfügbare Gewindegrößen & Varianten: M6 x 1.00 (eingebohrt oder Bolzen L=20/30/40/50 mm) und M8 x 1.25 (eingebohrt oder Bolzen L=25/30/40/50 mm) — siehe Teileliste für Abmessungen und Belastungsdaten
