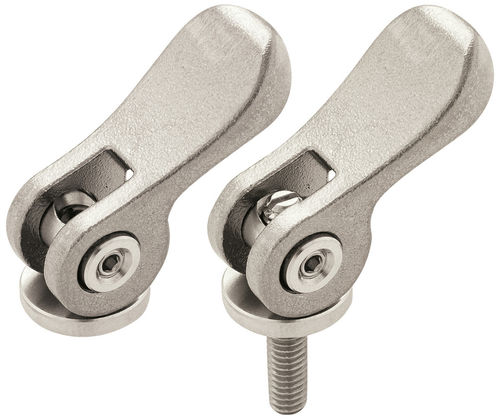

Edelstahl-Exzenterhebel QLCCS series

mit Innengewindeverstellbarmit Außengewinde

Beschreibung
Diese Nockenhebel-Spannverschlüsse ermöglichen schnelles, werkzeugfreies Spannen und Lösen auch in beengten Bereichen. Das kompakte Design und der stiftförmige, in jede Richtung einstellbare Griff erlauben zuverlässiges Klemmen bei eingeschränktem Zugang. Einschrauben wie eine herkömmliche Verbindung; Endspannung durch Herunterdrücken des Hebels. Hebel anheben, um Spannkraft freizugeben und das Bauteil gegebenenfalls zu lösen. Griff und Bolzen aus Edelstahl Serie 300; Unterlegscheiben aus Edelstahl 304.

Funktion

• Einschrauben zum Positionieren
• Hebel nach unten drücken für Endspannung (Nockenwirkung)
• Hebel anheben, um Spannkraft zu lösen und gegebenenfalls zu entsichern

Produkttypen

• QLCCS — Nockenhebel — Innengewinde oder Bolzen, Edelstahl

Verfügbare Teile (Beispiele)

• QLCCS-03 — M3×0.50, Innengewinde
• QLCCS-03X10 / QLCCS-03X15 — M3×0.50, Bolzenvarianten (10 mm, 15 mm)
• QLCCS-04 / QLCCS-04X15 / QLCCS-04X30 / QLCCS-04X40 — M4×0.70, Innengewinde und Bolzenlängen
• QLCCS-05 / QLCCS-05X20 — M5×0.80, Innengewinde und Bolzen

Technische Daten

• Modell / Serie: QLCCS
• Funktion: Nockenhebel-Spannverschluss für schnelles Spannen/Lösen ohne Werkzeuge
• Design: Kompakt für enge Bereiche; stiftförmiger Griff in alle Richtungen einstellbar
• Betrieb: Gewindeeinschraubung; Endspannung durch Herunterdrücken des Hebels; Freigabe durch Anheben
• Materialien: Griff und Bolzen — Edelstahl Serie 300; Unterlegscheiben — Edelstahl 304
• Gewindeoptionen: M3×0.50, M4×0.70, M5×0.80
• Basisdurchmesser (repr.): 10 mm, 12 mm, 14 mm
• Verfügbare Typen: Innengewinde (A) und Bolzen (B); mehrere Bolzenlängen (X10, X15, X20, X30, X40)
• Repräsentative Maß- und Leistungsdaten in Teileliste verfügbar (D, D1, D2, L, W, W1, W2, W3, R, Hub, Betriebsbelastung, Spannkraft)

Anwendungen

• Ideal für Schnellwechselvorgänge, bei denen Bauteile gelockert, aber nicht vollständig demontiert werden
• Typische Anwendungen: Vorrichtungen, Prüflehren, Werkzeuge, Wartungspaneele und Montagelinien mit häufigen Spannvorgängen
