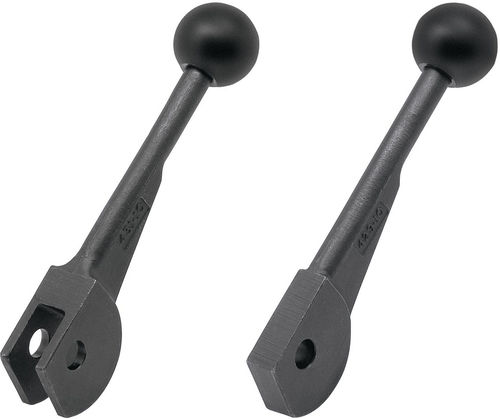

Stahl-Exzenterhebel BJ16x

Kunststoffmit Kunststoffgriff

Beschreibung
Nockengriff zur Verwendung in Verbindung mit Bandklemmen-Baugruppen zum Klemmen und Lösen von Werkstücken. Der Griff wird an einem Bandklemmen-Ösenbolzen, einer kundenspezifischen Zugstange oder an einem offenen Klemmriemen mit Bolzen und Sicherungsring befestigt (Bolzen/Sicherungsring nicht enthalten). Zum vollständigen Anziehen wird der Nockenknauf nach unten gedrückt; zum Lösen der Klemmkraft wird der Griff nach oben gezogen. Griff aus vergütetem 4135-Stahl mit schwarzer Oxidoberfläche. Knauf aus phenolischem Kunststoff (Kugelknauf).

Teileoptionen

• BJ167-08001 — Straddle-Konfiguration — D=25 mm, D1=8 mm — Klemmkraft: 899 Lbs
• BJ167-10001 — Straddle-Konfiguration — D=30 mm, D1=10 mm — Klemmkraft: 955 Lbs
• BJ167-12001 — Straddle-Konfiguration — D=30 mm, D1=12 mm — Klemmkraft: 1011 Lbs
• BJ168-08001 — Single-Konfiguration — D=25 mm, D1=8 mm — Klemmkraft: 899 Lbs
• BJ168-10001 — Single-Konfiguration — D=30 mm, D1=10 mm — Klemmkraft: 955 Lbs
• BJ168-12001 — Single-Konfiguration — D=30 mm, D1=12 mm — Klemmkraft: 1011 Lbs

Medien

• Spezifikationen (PDF verfügbar)
• Anleitung zur Verwendung (Illustration/Bild verfügbar)

Technische Daten

• Modellfamilie: BJ16x (einschließlich BJ167 = Straddle-Konfiguration und BJ168 = Single-Konfiguration)
• Material Griff: vergüteter 4135-Stahl
• Oberfläche: schwarze Oxidschicht
• Knauf: phenolischer Kunststoff (Kugelknauf)
• Betrieb: Knauf nach unten drücken für vollständiges Anziehen; nach oben ziehen zum Lösen der Klemmkraft
• Verwendungszweck: für Bandklemmen-Baugruppen; Befestigung an Bandklemmen-Ösenbolzen, kundenspezifischer Zugstange oder offenem Klemmband mit Bolzen und Sicherungsring (nicht enthalten)
• Einheiten: metrische Abmessungen
• Verfügbare Artikelnummern: BJ167-08001, BJ167-10001, BJ167-12001 (Straddle); BJ168-08001, BJ168-10001, BJ168-12001 (Single)
• Dokument verfügbar: Produktspezifikationsblatt (PDF)

Montage- und Anwendungshinweise

• Überprüfen Sie die Kompatibilität des Ösen- oder Stangendurchmessers vor der Montage.
• Mit geeignetem Bolzen und Sicherungsring (nicht im Lieferumfang) sichern, um axiales Spiel zu vermeiden.
• Zum Ein-/Auskuppeln den Drück-/Ziehmechanismus des Knaufs verwenden; seitliche Belastungen des Bolzens vermeiden.
• Bei der Auswahl der Teile die Datenblattangaben zu Abmessungen und Last beachten.
