Edelstahl-Kugeltaucher 03074 series

federnd

Übersicht

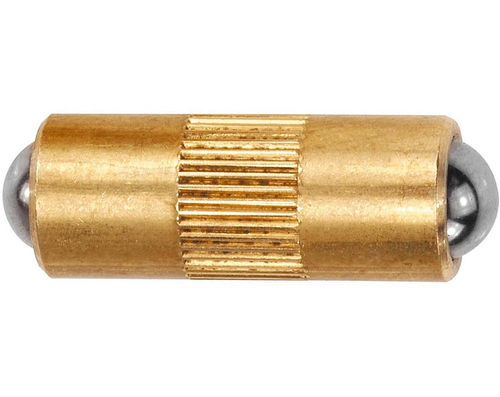

Feder-Druckstifte des Kugeltyps mit einer Kugel an beiden Enden des Messinggehäuses. Kugeln und Federn aus Edelstahl; Kugeln gehärtet. Ausführung ohne Gewinde für Einpressmontage; metrische Abmessungen. Geeignet für Positionier-, Indexier- und Halteanwendungen in industriellen Baugruppen.

Produkttypen (Tabelle)

• ID | SKU | Teilenummer | D mm | D1 mm | D2 mm (+0.05/0.00) | L mm (+0/-0.2) | H mm | F1 (Anfangskraft der Feder) N | F2 (Endkraft der Feder) N | PN
• 126352 | 03074-04 | 03074-04 | 4 | 3 | 4.05 | 10 | 0.9 | 0.67 | 1.57
• 126374 | 03074-05 | 03074-05 | 5 | 4 | 5.05 | 12 | 1.2 | 0.90 | 1.80
• 126382 | 03074-06 | 03074-06 | 6 | 5 | 6.05 | 16 | 1.6 | 1.35 | 2.25
• 126384 | 03074-08 | 03074-08 | 8 | 6 | 8.05 | 20 | 2.0 | 1.80 | 2.70
• 126390 | 03074-10 | 03074-10 | 10 | 8 | 10.05 | 24 | 2.9 | 2.25 | 3.60

Hinweise

• Kugeltyp-Druckstifte mit einer Kugel an beiden Enden des Gehäuses für symmetrischen Kontakt und Positionierung.
• Kugeln und Federn aus rostfreiem Stahl; Kugeln gehärtet zur Erhöhung der Verschleißfestigkeit.
• Einpressmontage ohne Gewinde; metrische Maße sind in der obigen Produkttabelle angegeben.

Technische Daten / Spezifikationen

• Bezeichnung / Modell: 03074
• Gehäusematerial: Messing
• Kugeln: Edelstahl, gehärtet
• Federn: Edelstahl
• Kugelkonfiguration: Zwei Kugeln (je eine an jedem Ende)
• Maßsystem: Metrisch
• Verfügbare Größen und Kräfte: siehe Produkttabelle oben (D, D1, D2, L, H, F1, F2)
