Stahl-Druckstift 0302x

SchlitzEdelstahlfedernd

Produkt

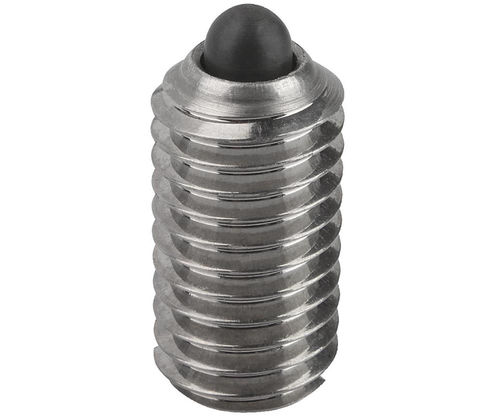

Federdruckbolzen, Typ Stift 03025 mit Schlitzende, Edelstahlhülse und gehärtetem Bolzen. Einheiten: Zoll.

Beschreibung
Federdruckbolzen vom Stifttyp mit Schlitzende zur Betätigung per Hand oder Werkzeug. Die Hülse besteht aus Edelstahl mit naturbelassener Oberfläche; Bolzen und Feder sind aus Edelstahl (oder Stahl bei einigen Varianten) und der Bolzen ist gehärtet, um Verschleiß zu reduzieren. Typische Anwendungen: Indexierung, Positionierung, Arretierung und Befestigung abnehmbarer Bauteile in industriellen Baugruppen.

Produkttypen

• 03025 — Gehäuse und Bolzen aus Edelstahl, Standard-Endkraft
• 03025 — Gehäuse und Bolzen aus Edelstahl, leichte Endkraft
• 03020 — Gehäuse und Bolzen aus Stahl, Standard-Endkraft
• 03020 — Gehäuse und Bolzen aus Stahl, leichte Endkraft

Teileoptionen (Tabelle)
Header: ID | SKU | Part Number | Thread (in) | D1 (in) | L (in) | H (in) | N (in) | F1 Initial (lbs) | F2 Final (lbs)
125907 | 03025-AE | 03025-AE | #8-32 | .07 | .35 | .06 | .02 | 1.35 | 4.5
125912 | 03025-AG | 03025-AG | #8-36 | .07 | .35 | .06 | .02 | 1.35 | 4.5
126317 | 03025-A1 | 03025-A1 | #10-32 | .09 | .47 | .08 | .03 | 1.35 | 4.5
126322 | 03025-A2 | 03025-A2 | 1/4-20 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125916 | 03025-AJ | 03025-AJ | 1/4-28 | .11 | .55 | .08 | .04 | 1.57 | 4.5
125893 | 03025-A3 | 03025-A3 | 5/16-18 | .16 | .63 | .08 | .05 | 3.37 | 6.74
125896 | 03025-A4 | 03025-A4 | 3/8-16 | .18 | .75 | .10 | .06 | 4.5 | 7.87
125900 | 03025-A5 | 03025-A5 | 1/2-13 | .24 | .87 | .14 | .08 | 6.74 | 12.36
125904 | 03025-A6 | 03025-A6 | 5/8-11 | .33 | .94 | .18 | .10 | 10.12 | 22.48

Technische Merkmale / Spezifikationen

• Typ: Stifttyp-Federdruckbolzen mit Schlitzende
• Materialien: Edelstahlhülse; Bolzen und Feder aus Edelstahl oder Stahl; gehärteter Bolzen; Hülse mit naturbelassener Oberfläche
• Endform: Schlitzende für manuelle oder werkzeuggestützte Betätigung
• Einheiten: Zoll
• Verfügbare Gewindegrößen (in): #8-32, #8-36, #10-32, 1/4-20, 1/4-28, 5/16-18, 3/8-16, 1/2-13, 5/8-11
• Abmessungsfelder pro Teil: D1, L, H, N (Zoll)
• Federkräfte pro Teil: F1 (Anfangskraft, lbs) und F2 (Endkraft, lbs)
• Beispielkräfte: F1 = 1.35–10.12 lbs; F2 = 4.5–22.48 lbs
