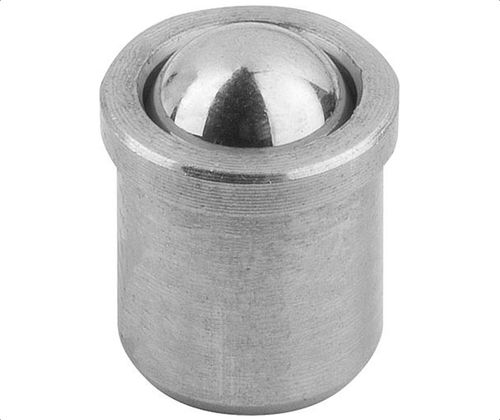

Edelstahl-Kugeltaucher 0307xfederndKugel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- Edelstahl, federnd, Kugel
Beschreibung
Beschreibung
Edelstahlgehäuse mit Edelstahldruckfeder und je nach Variante Edelstahl- oder Kunststoffkugel. Die Edelstahlkugeln sind gehärtet. Empfohlene Bohrungstoleranz: +0,08 bis +0,13 mm. Gewindefreie Ausführung für Presssitz.
Produkttypen
Teileoptionen (Tabelle)
ID | SKU | Teilenummer | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) | H (mm) | F1 Initial (Lbs) | F2 Final (Lbs)
126672 | 03070-04 | 03070-04 | D=4 | D1=3.0 | D2=4.6 | L=5.0 | L1=1.0 | H=0.8 | F1=0.67 | F2=1.57
126674 | 03070-05 | 03070-05 | D=5 | D1=4.0 | D2=5.6 | L=0.0 | L1=1.0 | H=1.0 | F1=0.90 | F2=1.57
126676 | 03070-06 | 03070-06 | D=6 | D1=5.0 | D2=6.5 | L=7.0 | L1=1.0 | H=1.5 | F1=1.35 | F2=2.70
126678 | 03070-08 | 03070-08 | D=8 | D1=6.5 | D2=8.5 | L=9.0 | L1=1.0 | H=1.8 | F1=1.35 | F2=2.70
126680 | 03070-10 | 03070-10 | D=10 | D1=8.0 | D2=12.0 | L=13.5 | L1=2.0 | H=2.7 | F1=2.25 | F2=4.50
132681 | 03070-104 | 03070-104 | D=4 | D1=3.0 | D2=4.6 | L=9.0 | L1=1.0 | H=0.8 | F1=2.70 | F2=4.95
132680 | 03070-105 | 03070-105 | D=5 | D1=4.0 | D2=5.6 | L=12.0 | L1=1.0 | H=1.0 | F1=4.27 | F2=6.74
132679 | 03070-106 | 03070-106 | D=6 | D1=5.0 | D2=6.5 | L=14.0 | L1=1.0 | H=1.5 | F1=4.95 | F2=8.99
132678 | 03070-108 | 03070-108 | D=8 | D1=6.0 | D2=8.5 | L=16.0 | L1=1.0 | H=1.8 | F1=9.44 | F2=16.41
132677 | 03070-110 | 03070-110 | D=10 | D1=8.0 | D2=12.0 | L=22.0 | L1=2.5 | H=2.7 | F1=12.14 | F2=22.48
Eigenschaften / Technische Daten
Edelstahlgehäuse mit Edelstahldruckfeder und je nach Variante Edelstahl- oder Kunststoffkugel. Die Edelstahlkugeln sind gehärtet. Empfohlene Bohrungstoleranz: +0,08 bis +0,13 mm. Gewindefreie Ausführung für Presssitz.
Produkttypen
- 03070 — Federplunger: Edelstahlgehäuse und Edelstahlkugel
- 03070 — Federplunger: Edelstahlgehäuse, Kunststoffkugel
- 03071 — Federplunger: Kunststoffgehäuse, Edelstahlkugel
- 03071 — Federplunger: Kunststoffgehäuse, Kunststoffkugel
Teileoptionen (Tabelle)
ID | SKU | Teilenummer | D (mm) | D1 (mm) | D2 (mm) | L (mm) | L1 (mm) | H (mm) | F1 Initial (Lbs) | F2 Final (Lbs)
126672 | 03070-04 | 03070-04 | D=4 | D1=3.0 | D2=4.6 | L=5.0 | L1=1.0 | H=0.8 | F1=0.67 | F2=1.57
126674 | 03070-05 | 03070-05 | D=5 | D1=4.0 | D2=5.6 | L=0.0 | L1=1.0 | H=1.0 | F1=0.90 | F2=1.57
126676 | 03070-06 | 03070-06 | D=6 | D1=5.0 | D2=6.5 | L=7.0 | L1=1.0 | H=1.5 | F1=1.35 | F2=2.70
126678 | 03070-08 | 03070-08 | D=8 | D1=6.5 | D2=8.5 | L=9.0 | L1=1.0 | H=1.8 | F1=1.35 | F2=2.70
126680 | 03070-10 | 03070-10 | D=10 | D1=8.0 | D2=12.0 | L=13.5 | L1=2.0 | H=2.7 | F1=2.25 | F2=4.50
132681 | 03070-104 | 03070-104 | D=4 | D1=3.0 | D2=4.6 | L=9.0 | L1=1.0 | H=0.8 | F1=2.70 | F2=4.95
132680 | 03070-105 | 03070-105 | D=5 | D1=4.0 | D2=5.6 | L=12.0 | L1=1.0 | H=1.0 | F1=4.27 | F2=6.74
132679 | 03070-106 | 03070-106 | D=6 | D1=5.0 | D2=6.5 | L=14.0 | L1=1.0 | H=1.5 | F1=4.95 | F2=8.99
132678 | 03070-108 | 03070-108 | D=8 | D1=6.0 | D2=8.5 | L=16.0 | L1=1.0 | H=1.8 | F1=9.44 | F2=16.41
132677 | 03070-110 | 03070-110 | D=10 | D1=8.0 | D2=12.0 | L=22.0 | L1=2.5 | H=2.7 | F1=12.14 | F2=22.48
Eigenschaften / Technische Daten
- Typ: Kugeltyp, ohne Gewinde (Presssitz)
- Gehäusematerial: Edelstahl (bei Edelstahlvarianten)
- Feder: Edelstahl
- Kugel: Gehärtete Edelstahlkugel oder Kunststoffkugel je nach Variante
- Empfohlene Bohrungstoleranz: +0,08 bis +0,13 mm
- Verfügbare metrische Teilenummern: 03070-04, 03070-05, 03070-06, 03070-08, 03070-10, 03070-104, 03070-105, 03070-106, 03070-108, 03070-110
- Für jedes Teil: Abmessungsdaten (D, D1, D2, L, L1, H) und Federkräfte (F1 initial, F2 final) in Pfund (Lbs)
Kataloge
SPRING & BALL PLUNGERS
16 Seiten
Fixtureworks catalog
572 Seiten
Messen
Sie können diesen Hersteller auf den folgenden Messen antreffen
IMTS 2026
14-19 Sep. 2026 Chicago (USA - Illinois) Halle West Level 3 - Stand 432317
