Edelstahl-Kugeltaucher 0303x series

SchwerlastfederndKugel

Produktübersicht

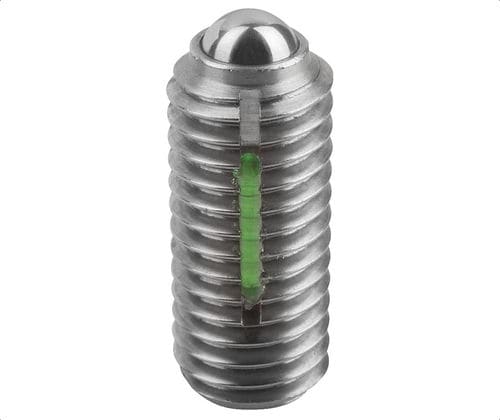

Kugel‑Typ Federndorn mit Sechskantende. Das Long‑Lok Nylon‑Verriegelungssystem verhindert das Lösen durch Stöße oder Vibrationen. Edelstahlhülse, Kugel und Feder für Edelstahl‑Varianten; Kugel gehärtet. Erhältlich in Standard- und Heavy-Endkraft‑Ausführungen.

Produkttypen

• 03036 — Federndorne mit Nylon‑Verriegelung (Edelstahlgehäuse und Kugel, Standard-Endkraft)
• 03036 — Federndorne mit Nylon‑Verriegelung (Edelstahlgehäuse und Kugel, Heavy-Endkraft)
• 03031 — Federndorne mit Nylon‑Verriegelung (Stahlgehäuse und Kugel, Standard-Endkraft)
• 03031 — Federndorne mit Nylon‑Verriegelung (Stahlgehäuse und Kugel, Heavy-Endkraft)

Teilauswahl

• 03036-A2 | Gewinde 1/4-20 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126530
• 03036-AJ | Gewinde 1/4-28 | D1 0.14 in | L 0.59 in | L1 0.28 in | H 0.04 in | S 1/8 in | F1 2.02 lbs | F2 2.92 lbs | PN 126559
• 03036-A3 | Gewinde 5/16-18 | D1 0.20 in | L 0.71 in | L1 0.31 in | H 0.06 in | S 5/32 in | F1 3.37 lbs | F2 6.74 lbs | PN 126534
• 03036-A4 | Gewinde 3/8-16 | D1 0.24 in | L 0.91 in | L1 0.35 in | H 0.08 in | S 3/16 in | F1 4.50 lbs | F2 7.87 lbs | PN 126536
• 03036-A5 | Gewinde 1/2-13 | D1 0.31 in | L 1.02 in | L1 0.39 in | H 0.10 in | S 7/32 in | F1 6.74 lbs | F2 12.36 lbs | PN 126554
• 03036-A6 | Gewinde 5/8-11 | D1 0.39 in | L 1.30 in | L1 0.55 in | H 0.14 in | S 5/16 in | F1 14.61 lbs | F2 28.10 lbs | PN 126556

Hinweise

• Einheiten sind in Zoll und Pfund angegeben (in, lbs).
• Gewindegrößen und Maßwerte entsprechen den verfügbaren SKUs, wie durch Artikelnummer/SKU angegeben.

Technische Daten

• Typ: Kugel‑Typ Federndorn mit Sechskantende.
• Verriegelung: Long‑Lok Nylon‑Verriegelungssystem zum Verhindern des Lösens durch Stöße oder Vibrationen.
• Materialien: Edelstahlhülse, Edelstahlkugel und Edelstahlfeder für Edelstahl‑Varianten; Stahlgehäuse und Kugel für Stahl‑Varianten.
• Oberfläche: Edelstahlhülsen naturbelassen; Kugel gehärtet.
• Endkraftvarianten: Standard und Heavy (siehe Teilauswahl für F1 und F2 Werte).
• Verfügbare Gewinde/Beispiel SKUs: 1/4-20 (03036-A2), 1/4-28 (03036-AJ), 5/16-18 (03036-A3), 3/8-16 (03036-A4), 1/2-13 (03036-A5), 5/8-11 (03036-A6).
• Maßtoleranz: L1 Toleranz ±0.02 in.
• Serie: 0303x Familie; Teilnummern 03036 und 03031 für Varianten.
