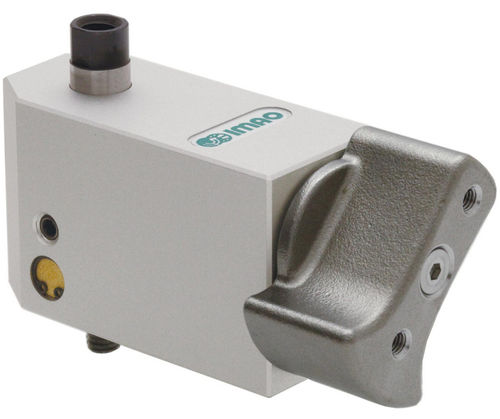

Halterung für Teile BJ371

AluminiumEdelstahlStahl

Produktübersicht
Diese präzise federbelastete Werkstückstütze bietet eine konstante Stützlast und erhält die Höhenpräzision des Werkstücks. Die Einheit verfügt über eine Ein-Tasten-Präzisionsverriegelung und kann manuell oder per Fernbedienung betätigt werden. Drehen Sie den Knopf 45° nach links oder rechts, um zwischen Entriegelungs- und Verriegelungsposition zu wechseln.

Materialien
Gehäuse: eloxiertes Aluminium 5052A.
Kolben: SK95-Stahl, gehärtet und angelassen, schwarze Oxidierung.
Knopf: Edelstahl 303.

Betrieb & Merkmale
Ein-Tasten-Präzisionsverriegelung für schnelles Verriegeln/Entriegeln. Fernbedienungsfähig. 45°-Drehung des Knopfs zum Ein- bzw. Ausrasten der Verriegelung. Entwickelt zur Aufrechterhaltung konstanter Stützkräfte und der Höhegenauigkeit während der Bearbeitung.

Verfügbare Teile
ID: 142678 | SKU: BJ371-05001 | Teilenummer: BJ371-05001 | T (Gewinde): M3×0.50 Tiefe 6 | T1 (Gewinde): M5×0.80 | T2 (Gewinde): M5 | D (Kontaktflächendurchmesser) mm: 8 | S (Hub) mm: 3 | R (Griffradius) mm: 17.5 | R1 (Greifradius am Griff) mm: 15 | Stützkapazität (lbs): 90

Teiledetails
Gewinde mm: M3×0.50 Tiefe 6
Gewinde mm: M5×0.80
Gewinde mm: M5
Kontaktflächendurchmesser mm: 8
Hub mm: 3
Griffradius mm: 17.5
Greifradius am Griff mm: 15
Stützkapazität (lbs): 90

Eigenschaften / technische Daten

• Modell: BJ371
• Hauptmaterial (Gehäuse): eloxiertes Aluminium 5052A
• Kolbenmaterial/-finish: SK95-Stahl, gehärtet & angelassen, schwarze Oxidierung
• Knopfmaterial: Edelstahl 303
• Ein-Tasten-Präzisionsverriegelung; 45°-Drehung zum Verriegeln/Entriegeln
• Fernbedienungsfähig
• Kontaktflächendurchmesser: 8 mm
• Hub: 3 mm
• Griffradius: 17.5 mm
• Greifradius am Griff: 15 mm
• Stützkapazität: 90 lbs
• Beispiel für verfügbares Teil: BJ371-05001 (SKU ID 142678)
