Halterung für Teile BJ352 series

für WerkstückeStahlKohlenstoffstahl

Übersicht

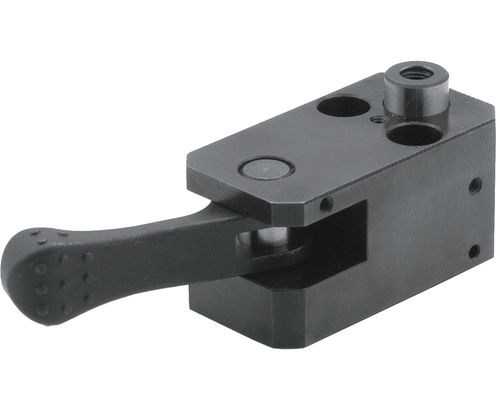

Die federbelastete Werkstückauflage BJ352 wird durch das Werkstück zusammengedrückt und mit einem Exzenterhebel verriegelt. Die Verriegelungsrichtung ist reversibel (im Uhrzeigersinn ↔ gegen den Uhrzeigersinn) durch Entfernen des Sicherungsstifts. Eine eingebaute Tellerfeder verhindert ein Lösen. Gehäusematerial: 1045 Stahl mit schwarzer Oxidierung. Kolben: SK95 Stahl, gehärtet und angelassen, schwarze Oxidierung. Exzenterhebel: 4140 Stahl, gehärtet und angelassen, schwarze Oxidierung.

Produktvarianten

• BJ352-05001 (SKU: BJ352-05001) — Gewinde: M4 / M5×0.80 (Tiefe 8). Hub: 5 mm. Zulässige Betriebsbelastung: 18 lbs. Unterstützungsfähigkeit: 110 lbs.
• BJ352-06001 (SKU: BJ352-06001) — Gewinde: M5 / M6×1.00 (Tiefe 10). Hub: 6 mm. Zulässige Betriebsbelastung: 22 lbs. Unterstützungsfähigkeit: 160 lbs.
• BJ352-08001 (SKU: BJ352-08001) — Gewinde: M6 / M8×1.25 (Tiefe 15). Hub: 8 mm. Zulässige Betriebsbelastung: 34 lbs. Unterstützungsfähigkeit: 200 lbs.
• BJ352-10001 (SKU: BJ352-10001) — Gewinde: M8 / M10×1.50 (Tiefe 15). Hub: 10 mm. Zulässige Betriebsbelastung: 45 lbs. Unterstützungsfähigkeit: 270 lbs.

Medien
Produktvideo für dieses Modell verfügbar. Spezifikationen (PDF) für dieses Modell verfügbar.

Merkmale / Technische Spezifikationen

• Verriegelungsmethode: Exzenterhebel verriegelt den durch das Werkstück zusammengedrückten Federzylinder.
• Verriegelungsrichtung: reversibel; durch Entfernen des Sicherungsstifts von rechts- auf linkslauf änderbar.
• Anti-Lockerungs-Funktion: eingebaute Tellerfeder verhindert unbeabsichtigtes Lösen.
• Gehäusematerial & Oberfläche: 1045 Stahl, schwarze Oxidierung.
• Kolbenmaterial & Behandlung: SK95 Stahl, gehärtet und angelassen, schwarze Oxidierung.
• Exzenterhebel: 4140 Stahl, gehärtet und angelassen, schwarze Oxidierung.
• Verfügbare Varianten mit Gewindegrößen, Hub und Belastungswerten wie oben aufgeführt.
• Mehrere dimensionsvarianten vorhanden — siehe technische Dokumentation für vollständige Abmessungen (D, L, L1, L2, L3, W, W1, W2, H, H1, H2, R, Hub).
