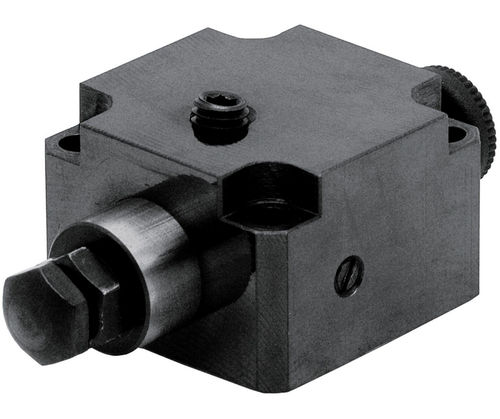

Halterung für Teile BJ351-A

KohlenstoffstahlKunststoffhorizontal

Produktübersicht
Diese horizontale Werkstückstütze ist dafür ausgelegt, Werkstückvibrationen (Chatter) und Durchbiegung beim Zerspanen zu verhindern. Drehen oder ziehen Sie den Knopf, um den Kolben zum Beladen zurückzuziehen, stellen Sie die Spindel auf die gewünschte Kontaktposition ein und arretieren Sie mit der Kugel-Gewindeschraube. Gehäuse und einstellbare Spindel aus 1045-Stahl mit schwarzer Oxidoberfläche; Knopf aus Polyamid.

Hauptmerkmale

• Verhindert Vibrationen und Durchbiegung des Werkstücks
• Einziehbarer Kolben mit einstellbarer Spindel zur einfachen Beladung (Knopf drücken/ziehen)
• Kontakt arretierbar durch Kugel-Gewindeschraube
• Gehäuse und einstellbare Spindel: 1045-Stahl mit schwarzer Oxidschicht
• Knopf: Polyamid

Ausführungsvarianten

• BJ351-06001A (SKU 142662): Gewinde M6x1.00, Hub S = 6 mm, Tragfähigkeit = 340 lbs, Empfohlenes Schraubmoment = 2.6 ft/lbs
• BJ351-08001A (SKU 142663): Gewinde M8x1.25, Hub S = 10 mm, Tragfähigkeit = 560 lbs, Empfohlenes Schraubmoment = 5.9 ft/lbs
• BJ351-12001A (SKU 142664): Gewinde M12x1.75, Hub S = 20 mm, Tragfähigkeit = 1120 lbs, Empfohlenes Schraubmoment = 16.2 ft/lbs

Medien
Produktvideo und ein Spezifikations-PDF sind für dieses Produkt verfügbar (siehe Medienbereich).

Technische Daten

• Modell / Bezeichnung: BJ351-A
• Typ: Horizontale Werkstückstütze, federbelastet
• Gehäusematerial: 1045-Stahl mit schwarzer Oxidbeschichtung
• Material der einstellbaren Spindel: 1045-Stahl mit schwarzer Oxidschicht
• Knopfmaterial: Polyamid
• Bedienung: Knopf drücken/ziehen zum Einziehen des Kolbens; Spindel einstellen und mit Kugel-Gewindeschraube arretieren
• Verfügbare Gewinde/Größen: M6, M8, M12 (siehe Ausführungsvarianten)
• Tragfähigkeiten nach SKU: 340 lbs (BJ351-06001A), 560 lbs (BJ351-08001A), 1120 lbs (BJ351-12001A)
• Empfohlenes Schraubmoment nach SKU (ft/lbs): 2.6 (M6), 5.9 (M8), 16.2 (M12)
