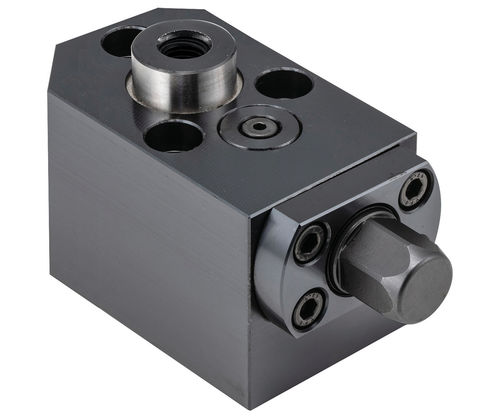

Halterung für Werkstücke PTNS1 series

für ProduktionsanlagenStahlFederdruck

Produktübersicht
Dieser federunterstützte Werkstücksupport verhindert Vibrationen und Durchbiegung des Werkstücks bei Schwerzerspanung. Der Kolben senkt sich beim Auflegen des Werkstücks und wird durch Drehen des Sechskantkopfs verriegelt. Die Verriegelungswelle mit Sechskantkopf kann manuell oder mit einem Schlagschrauber betrieben werden, sodass ein Einsatz mit Nutrunnern auf automatisierten Fertigungszellen möglich ist. Gehäuse: Stahl 1050 mit schwarzer Oxidoberfläche. Sechskantkopf und Verriegelungswelle: Stahl 4135, vergütet, schwarze Oxidoberfläche.

Teilauswahl / Varianten

• PTNS1-12 — H: 57 mm; Gewinde: M12×1.75; D: 26 mm; L: 90 mm; W: 62 mm; L3: 35 mm; H3: 12 mm; Zulässiges Anziehdrehmoment: 29,5 ft/lbs; Tragfähigkeit: 1124 lbs; Kolbenfederkraft: 3,4–6,7 lbs
• PTNS1-16 — H: 72 mm; Gewinde: M16×2.00; D: 33 mm; L: 115 mm; W: 75 mm; L3: 45 mm; H3: 16 mm; Zulässiges Anziehdrehmoment: 59,0 ft/lbs; Tragfähigkeit: 2248 lbs; Kolbenfederkraft: 3,4–6,7 lbs

Medien & Dokumentation

• Anleitung - Wartung (PDF)
• Spezifikationen (PDF)
• Produktvideo - PTNS1 (Video)

Technische Daten

• Modell / Bezeichnung: PTNS1
• Produkttyp: Federbelastete Werkstückauflage mit Sechskantverriegelung; Nutrunner-kompatibel
• Gehäusematerial: Stahl 1050, schwarze Oxidoberfläche
• Material Sechskantkopf & Verriegelungswelle: Stahl 4135, vergütet, schwarze Oxidoberfläche
• Einsatzbereich: Verhindert Vibrationen und Durchbiegung; geeignet für Schwerzerspanung und automatisierte Fertigungsanlagen
• Verriegelungsmethode: Sechskantkopf verriegelt Kolbenposition; bedienbar manuell oder mit Schlagschrauber/Nutrunner
• Verfügbare Varianten: PTNS1-12, PTNS1-16
