Horizontale Rettungsleine TF series

PermanentflexibelEN 795

Produktübersicht

• Das horizontale Auffangsystem (Lebenslinie) ist ein kontinuierliches Anschlagsystem, das entwickelt wurde, um Personal sicheres Arbeiten in der Höhe mit Bewegungsfreiheit entlang vorgegebener Wege (Dächer, Fassaden, Plattformen, Industrieanlagen) zu ermöglichen.

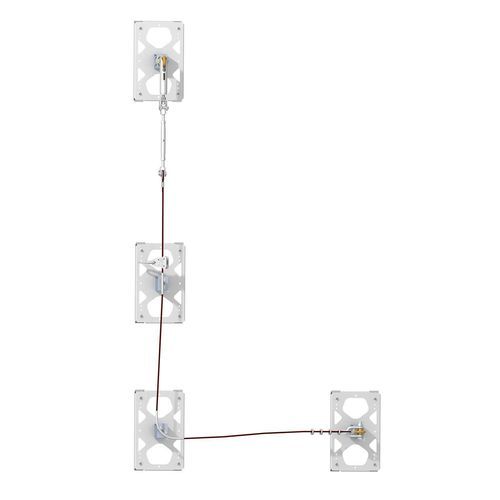

• Das System kann gerade oder um Ecken installiert werden; die bewegliche Verbindung (Traveller) gleitet am Drahtseil entlang und passiert Stützen ohne Demontage, was kontinuierliche Bewegungen erlaubt.
• Ausgelegt für die gleichzeitige Nutzung durch mehrere Anwender sowie für verschiedene Wartungs- und Zugangsarbeiten.
• Im Falle eines Absturzes reduzieren integrierte Energieabsorber und die Systemgeometrie die Spitzkräfte, um die Auswirkungen auf Anwender und Verankerung zu begrenzen.
• Hauptkomponenten bestehen aus Edelstahl für Korrosionsbeständigkeit und hohe Umweltverträglichkeit.

Wesentliche Komponenten

• Endanker: Befestigungspunkt und Halterung aus Edelstahl 316L; CE-zertifiziert, konform mit EN 795:2012.
• Zwischenstütze: Geschweißte Halterung, die ein problemloses Passieren der Traveller ohne Demontage ermöglicht; Abstand zur Begrenzung des Seildurchhangs.
• Eckstütze: Stütze für Richtungswechsel, ausgelegt für reibungslosen Seil- und Travellerdurchlauf.
• Spanngerät: Zum Vorspannen der Lebenslinie, Reduzierung seitlicher Verschiebungen bei einem Sturz sowie Begrenzung der Sturzhöhe und der Aufprallkräfte.
• Fangstoßdämpfer: Energieabsorbierendes Element zur Minderung der Fangkräfte und zum Schutz von Personal und Bauwerk.
• Beweglicher Anker (Traveller): Bewegt sich entlang der Lebenslinie, passiert Zwischen- und Eckanker reibungslos und kann an jeder Position montiert/ demontiert werden.
• Drahtseil: Erhältlich verzinkt oder in Edelstahl 304 bzw. 316; Durchmesser modellabhängig.

Spezifikationstabelle
Modell: TF-SH80
Material: Edelstahl 304 / 316
Drahtseildurchmesser: 8,0 mm
Bemessungslast: 12 kN
Abstand Zwischenstützen: ≤ 12 m
Anwendbarer Auffanggerät: TF-H10
Norm: EN 795:2012
Zertifizierung: CE
Anpassung: Maßgeschneiderte Planung und Fertigung

Modell: TF-SH10
Material: Edelstahl 304 / 316
Drahtseildurchmesser: 9,5 mm
Bemessungslast: 12 kN
Abstand Zwischenstützen: ≤ 12 m
Anwendbarer Auffanggerät: TF-H10
Norm: EN 795:2012
Zertifizierung: CE
Anpassung: Maßgeschneiderte Planung und Fertigung

Modell: TF-SH83
Material: Edelstahl 304 / 316
Drahtseildurchmesser: 8,3 mm
Bemessungslast: 12 kN
Abstand Zwischenstützen: ≤ 12 m
Anwendbarer Auffanggerät: TF-H10
Norm: EN 795:2012
Zertifizierung: CE
Anpassung: Maßgeschneiderte Planung und Fertigung


Zusätzliche Hinweise

• Systemauslegung ermöglicht gerade oder eckige Layouts.
• Traveller / beweglicher Anker passiert Stützen ohne Demontage für ununterbrochene Bewegung entlang der Linie.
• Seiloptionen: verzinkt, Edelstahl 304 oder 316 je nach Einsatzumgebung.

Technische Daten

• Modelle: TF-SH80, TF-SH10, TF-SH83
• Materialien: Edelstahl 304 oder 316 (Endanker spezifiziert als 316L)
• Drahtseildurchmesser: 8,0 mm (TF-SH80), 9,5 mm (TF-SH10), 8,3 mm (TF-SH83)
• Bemessungslast: 12 kN
• Abstand Zwischenstützen: ≤ 12 m
• Anwendbarer Auffanggerät: TF-H10
• Normen: EN 795:2012
• Zertifizierung: CE
• Anpassung: Maßgeschneiderte Planung und Fertigung verfügbar
