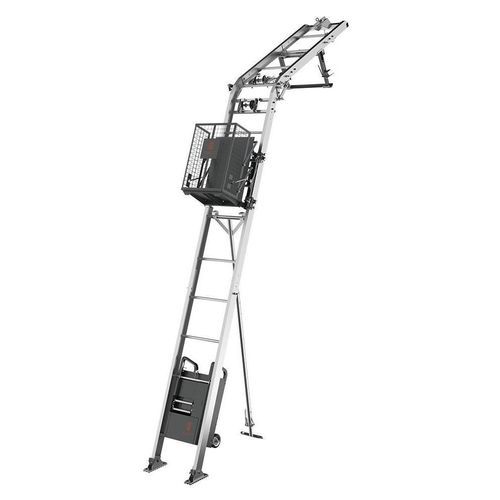

Elektro-Seilzug MH series

manuellmit variabler Geschwindigkeitkompakt

Produktübersicht
Die Systeme MH03L250 (Plug-in) und MH04L120 (Akku) sind mobile Leiteraufzüge für beengte Einsatzorte. Sie ermöglichen das stabile und kontrollierte Heben von Paneelen, Dachziegeln und Fracht bis zur Dachkante oder in Niedrigbau-Bereiche und reduzieren Transportvolumen sowie Montagezeit.

Anwendungsszenarien

• Niedrigbaubau und Wartung
• Installation und Wartung von Photovoltaik-Anlagen auf Dächern
• Logistik und Materialhandling (Möbel, Haushaltsgeräte, Baustoffe)

Plug-in Leiteraufzug — Merkmale

• Modulare, werkzeugfreie Montage
• Kompakte, leichte Bauteile für einfachen Transport
• Spezial-Sicherungsfang
• Verschiedene austauschbare Transportplattformen
• Integriertes Fallschutzsystem

Plug-in Leiteraufzug — Vorteile

• Schnellverschlüsse ermöglichen Montage ohne Schraubenschlüssel
• Antriebseinheit 65 kg; System passt in einen Standard-Kleintransporter
• Mechanische Redundanz greift bei Seilbruch
• Austauschbare Träger für Paneele, Ziegel und Behälter

Plug-in Leiteraufzug — Nutzen

• Schnelle Inbetriebnahme: reduziert die Aufbauzeit um bis zu 60 %
• Logistische Effizienz: verzichtet auf Schwertransporte
• Risiko-Minimierung: unterstützt die Einhaltung von CE/UL-Anforderungen
• Betriebliche Vielseitigkeit: ein Gerät für mehrere Gewerke

Akku-Leiteraufzug — Merkmale

• Duale Batteriekompatibilität für längeren Betrieb
• Drahtlose Bedienung per Fernsteuerung
• Drahtseilantrieb für hohe Dauerfestigkeit
• Automatische Kippfunktion (Top-Flip) für Paneel-Handling
• Ausgerüstet mit Fallschutzsystem

Akku-Leiteraufzug — Vorteile

• Kompatibel mit gängigen 18‑V-Akku-Ökosystemen (z. B. Dewalt, Milwaukee)
• Eliminiert stromführende Kabel und Abhängigkeit von externer Stromversorgung
• Drahtseil langlebiger als Nylongurten
• Mechanisches Kippen erleichtert das Abrufen der Last an der Spitze

Akku-Leiteraufzug — Nutzen

• Kapital-Effizienz: nutzt bereits vorhandene Akkus des Auftragnehmers
• Verbesserte Sicherheit: reduziert Stolper- und Elektrorisiken
• Längere Lebensdauer: bessere Abriebfestigkeit
• Ergonomie: verringert die körperliche Belastung der Bediener

Produktdetails / Schlüsselkomponenten

• Schienensegment-Verbinder: Bolzen- und Ringmutter-Verbindungen, konzipiert für werkzeuglose Verbindung bei erforderlichem Drehmoment
• Antriebseinheit: ermöglicht manuelles Absenken der Last und einfachen Transport; VFC-Regelung in MH03L250-expert für sanfteres Anlaufen/Stoppen verfügbar
• Dachstütze: sichert Führungsschienen am Dach und schützt die Dachhaut
• Knie-Segment: einstellbare Winkel von 20° bis 42° zur Anpassung an Dächer und geneigte Flächen
• Wagen: geschweißter Kohlenstoffstahlwagen mit Sicherungsfang bei Seilbruch
• LBS-Rillentrommel: gewährleistet ordnungsgemäßes Mehrlagendrehen, reduziert Reibung und verlängert Seillebensdauer
• Kopfsegment: Drahtseil-Verankerung mit integriertem Drehteller zur Führung
• Material der Schienensegmente: hochfester, vernieteteter Aluminiumlegierungsaufbau
• Optionale Plattformen: Solar-Panel-Plattform (Top-Flip) und Universalplattform (horizontale Entfaltung und Kippfunktion) für verschiedene Lastszenarien
• Untere Sektion: Puffer- und Fixiervorrichtungen für schnelle Montage/Demontage

Technische Daten

• Plug-in Leiteraufzug — Modell: MH03L250
• Nennlast: 250 kg / 552 lbs
• Hubgeschwindigkeit: 30 m/min / 98 ft/min (Doppelte Geschwindigkeit)
• Max. Hubhöhe: 21 m / 68 ft
• Anlauf / Stopp: sanfte Start-/Stopp-Funktion
• Schutzart: IP54 (elektrisch)
• Betriebstemperatur: -20°C bis +55°C
• Gewicht Antriebseinheit: 65 kg / 143 lbs (optional 123 lbs)
• Lärmpegel: 72-76 dB
• Drahtseildurchmesser: 6 mm
• Stromversorgung: 230/110 V, Frequenzanpassung
• Steuerungssystem: VFC (Variable Frequency Control) mit Überlast-Erkennung


• Akku-Leiteraufzug — Modell: MH04L120
• Leistung: 550 W
• Batteriespannung: 2 × 18 V / 5 Ah
• Batteriekompatibilität: Dewalt / Milwaukee
• Nennlast: 120 kg / 265 lbs
• Max. Hubhöhe: 14 m / 46 ft (anpassbar)
• Hubgeschwindigkeit: 15 m/min / 49 ft/min
• Drahtseildurchmesser: 5 mm
• Schutzart: IP54 (elektrisch)
• Überlast-Erkennung: Stromüberlastschutz
