Ritzel-Zahnstangenantrieb VH01L300

Übersicht

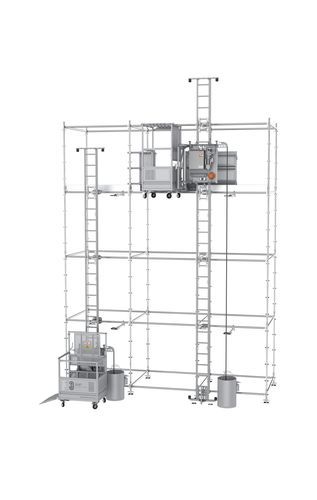

Der Vertikale Leiteraufzug VH01L300 verwendet den Zahnstangenantrieb von 3S INDUSTRY, um industrielle Hebeleistung bei geringem Platzbedarf bereitzustellen. Entwickelt zur Integration in Standardgerüstsysteme, verfügt er über eine 90° schwenkbare Transportplattform für kontrolliertes Be- und Entladen auf das Plattformdeck. Nennlast: 300 kg; geeignet für Hubhöhen bis zu 50 m / 164 ft.

Merkmale

• Zahnstangenantrieb
• 90° schwenkbare Plattform für Plattformtransfers
• Schlankes Mastprofil zur Reduzierung des Platzbedarfs
• Frequenzumrichter-Steuerung zur Regelung der Motordrehzahl

Vorteile

• Positive Zahnradverzahnung verhindert Seilrutschen und -dehnung
• Plattform dreht sich zum Gerüstdeck hin für sicherere Transfers
• Komakter Mast verbessert die Zugänglichkeit auf beengten Baustellen
• Regulierte Leistungsabgabe reduziert mechanische Belastungen und vermeidet Stromspitzen

Nutzen

• Betriebsstabilität: sanftes Anfahren/Stoppen und konstante Geschwindigkeit bei variabler Belastung
• Erhöhte Sicherheit und Ergonomie durch Vermeidung gefährlicher Reichweiten über Geländern
• Reduzierter Platzbedarf auf der Baustelle: bis zu 40 % kleiner als viele Standardaufzüge
• Geringerer Verschleiß und reduzierter Wartungsaufwand dank Motorregelung

Produktdetails

• Oberer Abschnitt: Anti-Überfahrt-Struktur verhindert ein Lösen von der Standard-Leitersektion während des Betriebs.
• Standard-Schienenabschnitt: Aus Baustahl für hohe Steifigkeit und Festigkeit; Schnellverbindungsbolzen für schnellere Montage.
• Unterer Abschnitt: Höhenverstellbar zur Anpassung an unterschiedliche Bodenverhältnisse; optional mit integriertem Mobilitäts-Kit für sichere Umschlagbewegungen.
• Antriebseinheit: Mit Höheneinstellvorrichtung ausgestattet und aufnahmefähig für ein portables Bewegungsmechanismus zur Erleichterung von Installation und Mobilität.
• Transportplattform mit Erweiterung: Hochfeste Aluminiumlegierung mit elektrischen Montage-/Demontagefunktionen zur Vermeidung manueller Handhabung bei der Inbetriebnahme.
• Transportplattform ohne Erweiterung: Hochfeste Aluminiumlegierung mit elektrischen Montage-/Demontagefunktionen zur Vermeidung manueller Handhabung bei der Inbetriebnahme.

Spezifikationen / Technische Merkmale

• Modell: VH01L300
• Antriebsart: Zahnstange und Ritzel
• Max. Nennlast: 300 kg
• Max. Hubgeschwindigkeit: 20 m/min
• Abbremsweg bei Ausfall: ≤ 1.4 m
• Max. Hubhöhe: 50 m / 164 ft
• Plattformmaße: Vor Erweiterung: 880 x 1260 x 1400 mm; Nach Erweiterung: 880 x 1260 x 2090 mm
• Einzelschienenlänge / Gewicht: 1.96 m / 24.5 kg
• Motorleistung: 2.2 kW
• Betriebsspannung: 230 V 50 Hz (Max. Strom 16A)
• Zertifizierung: CE / EN 12158-1

Spezifikationen (Tabellenansicht)
Modell: VH01L300
Antriebsart: Zahnstange und Ritzel
Max. Nennlast: 300 kg
Max. Hubgeschwindigkeit: 20 m/min
Abbremsweg bei Ausfall: ≤ 1.4 m
Max. Hubhöhe: 50 m / 164 ft
Plattformmaße: Vor Erweiterung: 880x1260x1400 mm; Nach Erweiterung: 880x1260x2090 mm
Einzelschienenlänge / Gewicht: 1.96 m / 24.5 kg
Motorleistung: 2.2 kW
Betriebsspannung: 230 V 50 Hz (Max. Strom 16A)
Zertifizierung: CE / EN 12158-1
