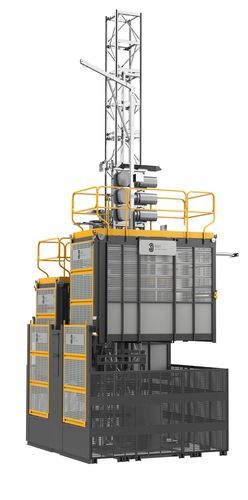

Zahnstangenaufzug CH Series

elektrischmotorisiertfür das Bauwesen

Übersicht
Die CH Series Bauaufzüge sind für die Logistik auf Hochbaustellen mit hohen Einsatzzyklen ausgelegt. Erhältlich als Einzelkabine (CH200) oder Doppelkabine (CH200/200), nutzt das System Ritzel-Zahnstangen-Antrieb und frequenzgeregelte Steuerung zur Beförderung von Personal und Material mit wählbaren Geschwindigkeiten bis 63 m/min. Für den Dauerbetrieb auf der Baustelle ausgelegt, verbindet die CH Series hohe Durchsatzleistung, Sicherheitsvorrichtungen und energieeffiziente Antriebsoptionen.

Merkmale

• Doppelkabinen-Fähigkeit für gleichzeitigen Betrieb
• Wählbare hohe Geschwindigkeiten bis 63 m/min
• Energieeffiziente Frequenzregelung (VFC/VFD)

Vorteile

• Verdoppelt die vertikale Transportkapazität auf einem Mast
• Schnelle Vertikalfahrt zur Reduzierung von Transitzeiten
• Geringerer Anlaufstrom für bessere Stromversorgungssteuerung auf der Baustelle

Nutzen

• Logistikdurchsatz: Unterstützt Schichtwechselspitzen und gleichzeitige Materiallieferungen
• Betriebseffizienz: Minimiert Warte- und Transferzeiten zu oberen Etagen
• Kosteneffizienz: Reduziert Energieverbrauch und Spitzenlasten auf der Baustelle

Produktdetails

• Sicherheitsvorrichtung: Übergeschwindigkeits-Blockierung greift automatisch ein; überschreitet die Abwärtsgeschwindigkeit den Nennwert, wird die Stromzufuhr unterbrochen und der Aufzug sofort gestoppt.
• Tie-in (Verankerung): Strukturelles Verankerungssystem, das den Mast am Gebäude befestigt, Schwingungen begrenzt und Querkräfte ableitet, um einen stabilen vertikalen Betrieb zu gewährleisten.
• Antriebseinheit: Getriebemotor treibt das Ritzel entlang der Zahnstange für eine positive, kontrollierte Vertikalbewegung an.
• Mastsektion: Traggende, modulare Mastsektionen bilden die Hauptstruktur, führen vertikal und sind je nach Arbeitshöhe erweiterbar.
• Zahnstangenantrieb: Forcierter Antrieb für präzise Positionierung und hohe Haltekraft.
• Frequenzumrichter (VFD): Steuert die Steuerungslogik des Aufzugs und ermöglicht sanfte Anfahr-/Stoppvorgänge; unterstützt intelligente Steuerung und Sprachmodul.

Spezifikationen (Tabelle)
Modell : CH200 (Einzel) | CH200/200 (Twin)
Nennlast : 2000 kg | 2000 / 2000 kg
Geschwindigkeit : 0–46 m/min oder 0–63 m/min | 0–46 m/min oder 0–63 m/min
Steuerungssystem : VFC (VFD)
Motorleistung : 2×11 / 2×18.5 / 3×11 / 3×18.5 kW | 2×(2×11) / 2×(3×18.5) kW
Kabinenmaße : 3200 × 1500 × 2200 mm | 3200 × 1500 × 2200 mm
Max. Höhe : bis zu 300 m (erweiterbarer Mast)

Technische Daten

• Serie: CH Series
• Konfigurationen: Einzelkabine (CH200) und Doppelkabine (CH200/200)
• Nennlast (Einzel): 2000 kg; (Doppel): 2000 / 2000 kg
• Betriebsgeschwindigkeiten: wählbar 0–46 m/min oder 0–63 m/min
• Steuerung: Frequenzsteuerung (VFC / VFD)
• Motorleistungsoptionen: 2×11 kW, 2×18.5 kW, 3×11 kW, 3×18.5 kW; Twin: 2×(2×11) oder 2×(3×18.5) kW
• Kabinenmaße: 3200 × 1500 × 2200 mm
• Maximale Arbeitshöhe: bis zu 300 m (erweiterbarer Mast)
• Antrieb: Zahnstange und Ritzel (forcierter Antrieb)
• Schlüsselkomponenten: Übergeschwindigkeitsverriegelung, Tie-in Verankerungssystem, Antriebseinheit, Mastsektionen, Zahnstange & Ritzel, VFD mit sanftem Start/Stopp und intelligenter Steuerung/Sprachmodul
