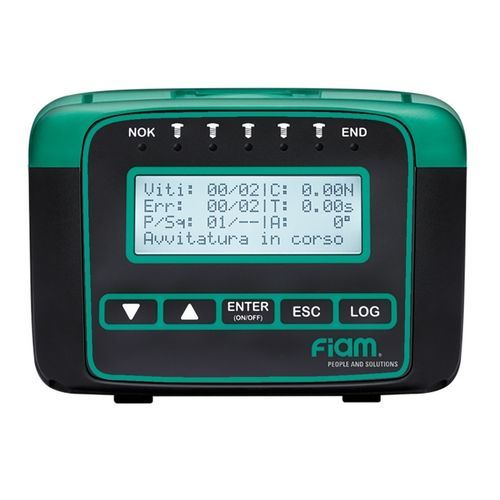

SPEISE- UND ÜBERWACHUNGSEINHEIT TPU-M1
Die TPU-M1 überwacht und steuert die Funktionen kombinierter Verschraubungswerkzeuge. Entwickelt für eTensil brushless Elektroschrauber und Einbau-Schraubmotoren mit mechanischer Kupplung und automatischer Abschaltung, liefert sie die Versorgung und bietet programmierbare Prozesssteuerung sowie Datenkommunikationsfunktionen für industrielle Montagelinien.

GRUNDFUNKTIONEN

• Automatische Erkennung des angeschlossenen Werkzeugs und sofortige Anpassung an dessen Parameter zur Vermeidung von Einrichtungfehlern
• Anzeige: OK/NOK-Ergebnis, Verschraubungszeit und Winkelwert
• Schraubenzählung als Poka‑Yoke-Funktion
• Erkennung von Prozessanomalien (z. B. beschädigte Gewinde, bereits eingedrehte Schrauben)
• Speichert bis zu 99 Verschraubungsvorgänge
• Schnittstellen zu SPS und anderen Liniengeräten; Fernverwaltung möglich
• Handhabt kritische Verbindungen (z. B. elastische Dichtungen, Gummiteile)

PROGRAMMIERUNG — SMART PRO EVO
Parametrierbare Funktionen sind direkt an der Einheit verfügbar für schnelle und intuitive Einstellungen.

STARTMODI

• Hebelstart
• Schubstart (Push-to-start)
• Hebel + Schubstart
• „Arretierter Hebel“ + Schubstart (Pistolenmodelle: nur Schubstart; Einbauschrauber: Fernstart möglich)

WEITERE STEUERUNGEN

• Anlaufsperre bei Störungen
• Front-LED zur Beleuchtung des Arbeitsbereichs
• Ausschraubfunktion: aktivierbar/deaktivierbar mit einstellbarer Geschwindigkeit
• Soft‑Start: einstellbare Beschleunigungsrampe zur Erleichterung des Schraubeneintritts
• Drehzahl des Werkzeugs: einstellbar im Mindest-/Höchstbereich

PRE-/POST-SELBSAUSDREHEN / ZEITGESTEUERTES VERSCHRAUBEN
Pre-Selbstaussdrehen: einstellbarer Aussdrehwinkel und Pause zwischen Aussdrehung und anschließendem Verschrauben (z. B. für Steckverbinder). Post-Selbstaussdrehen: einstellbarer Winkel und Pause vor der linken Rotation nach Verschraubungsende. Zeitgesteuertes Verschrauben: Steuerung des Zyklus über voreingestellte Verschraubungszeit zur Befestigung auf definierte Tiefe statt definiertem Drehmoment.

VERSCHRAUBUNGSSTRATEGIEN

• Drehmomentsteuerung über mechanische Kupplung
• Drehmomentsteuerung mit Überwachung der Verschraubungszeit
• Winkelsteuerung mit Überwachung der Verschraubungszeit
• Zeitsteuerung (Stop‑by‑time)

EIGENSCHAFTEN

• 8 Programme zur Steuerung des Verschraubungsprozesses
• 1 programmierbare Sequenz bis zu 8 Schritten
• Retention: programmierbares Warteintervall zwischen Programmen
• I/O‑Port: 8 Eingänge / 8 Ausgänge mit 21 + 22 Signaltypen
• 7 LEDs zur sofortigen Anzeige des Prozessstatus
• Serielle Kommunikation (RS232)
• Sprachauswahl: IT, EN, DE, FR, ES, TR
• ESD‑Zertifizierung
• Netzkabel im Lieferumfang
• Versorgung: 100–240 Vac (Betrieb 230 Vac ±10% 50–60 Hz)
• Erweiterte Garantie: 2 Jahre oder 1 Million Zyklen

ANWENDUNGEN
Industrie‑4.0‑Lösung zum Verbinden mit Anlagen‑Managementsystemen für Datenaustausch, Fernvisualisierung, Steuerung und Verwaltung von Verschraubungsprozessen über Cloud‑Plattformen.

TECHNISCHE DATEN

• Modell: TPU-M1
• Artikelnummer: 686200109
• Kabellänge (m): 3
• Abmessungen (mm): L 185 x P 150 x H 105
• Für Werkzeuge/Einheiten: eTensil E8C... / E8MC...
• Eingänge: 8
• Betriebsspannung (Vdc): 32
• Ausgänge: 8
• Versorgungsspannung (Vac): 100 - 240
• Typ: Speise‑ und Überwachungseinheit
• Gewicht (Kg): 0.8
