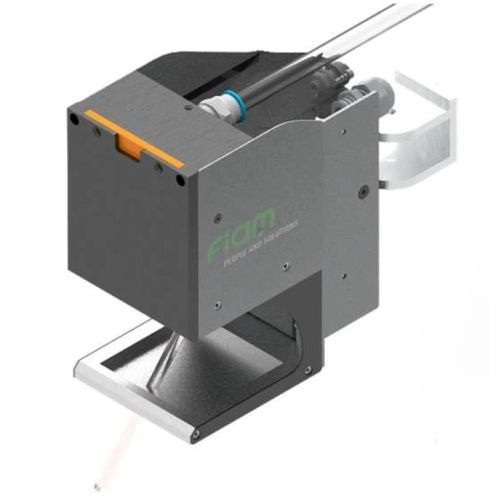

Beschickungsvorrichtung für Bauteile 30

SchraubenBeschickungfür Arbeitsplatz

Produktbeschreibung
Konzipiert zur Kombination mit EasyDriver-Schraubenzuführern sammelt und gibt das SCREW SUPPLY SYSTEM eine kontrollierte Anzahl von Schrauben direkt in die Hand des Bedieners ab, reduziert Fehler, vereinfacht die Arbeit und steigert die Produktivität.

Vorteile

• Versorgt den Bediener automatisch mit der korrekten Anzahl von Schrauben
• Eliminiert das manuelle Entnehmen von Schrauben aus Boxen oder Behältern
• Verkürzt die Zykluszeiten an manuellen Anzugsstationen
• Verhindert das Herunterfallen von Schrauben auf die Werkbank oder in Bauteile
• Verbessert die Ergonomie durch Reduzierung repetitiver Bewegungen und Ermüdung
• Verringert das Risiko von Vergessen und Montagefehlern
• Reduziert die kontinuierliche Überwachung durch den Bediener (mentale Belastung, kognitive Ergonomie)

Funktionsweise
Das Screw Supply System nimmt Schrauben vom Zuführgerät auf und speichert sie in einer speziellen Kammer. Nähert sich die Hand des Bedieners dem Entnahmebereich, erkennt ein optischer Sensor die Präsenz und löst die Freigabe der programmierten Schraubenmenge direkt in die Handfläche aus. Eine integrierte LED im Entnahmebereich zeigt den Systemzustand an:

• Festes Grün: Entnahme verfügbar
• Blinkendes Grün: wartet auf Entnahmebestätigung
• Festes Gelb: Schraubenzuführung läuft
• Blinkendes Rot: Entnahme verworfen
• Aus: System inaktiv

Komplettkonfiguration

• EasyDriver Schraubenzuführer
• Schnittstelle zwischen Zuführgerät und Screw Supply System, seitliche Montage möglich zur Platzreduzierung
• Screw Supply System zur kontrollierten Abgabe von Schrauben in die Hand
• Anpassungs-Kit entsprechend der verwendeten Schraube, inklusive spezieller Komponenten

Betriebsarten

• MANUELL: Hält eine feste Anzahl Schrauben pro Ausgabe bei Möglichkeit der Anpassung; bietet hohe operative Flexibilität und reduzierte Zykluszeiten.
• AUTOMATISCH: Automatisiert vollständig die Verteilsequenz der Schrauben mit konfigurierbaren Mengen pro Montagezyklus und vollständiger Integration in den Produktionsfluss; erfordert korrekte Programmeinstellungen zwischen Steuereinheit und PLC des Zuführers für konsistenten Betrieb.

Anwendungen

• Montagen mit fester Anzahl Schrauben
• Manuelle Arbeitsplätze mit hoher Wiederholfrequenz
• Prozesse, die hohe Betriebssicherheit erfordern
• Anwendungen mit Poka Yoke Anforderungen
• Produktionslinien mit Fokus auf ergonomische Verbesserung und Fehlerreduktion

Technische Daten

• Modell: SCREW SUPPLY SYSTEM 30 / 60
• Code: Auf Anfrage
• Abmessungen (mm): L 240,5 x T 98 x H 188,5 / L 346,5 x P 98 x H 188,5
• Für Werkzeuge/Einheiten: Schraubendreher
• Für Schraubenlänge (mm): max. 30 mm / max. 30 mm
• Schraubentyp: Max. 30 mm / Max. 30 mm

Technische Merkmale / Spezifikationen

• Bis zu 8 konfigurierbare Programme, jeweils mit unterschiedlicher Anzahl an auszugebenden Schrauben
• Steuerung über PLC oder Webserver
• Direkte Montage auf der Werkbank oder Befestigung an Stationprofilen mittels mitgeliefertem Gelenk
• Zwei Betriebsarten: Manuell und Automatisch
• Optischer Sensor zur Handerkennung und Aktivierung der Ausgabe
• Integrierte LED zur Anzeige des Systemzustands (grün/gelb/rot/aus)
• Kompakte Poka Yoke-Lösung mit geringem Platzbedarf
• Kompatibel und konzipiert zur Kombination mit EasyDriver-Schraubenzuführern
• Optional auch als eigenständige Einheit zur Integration in bestehende Zuführ- oder Schraubsysteme erhältlich
