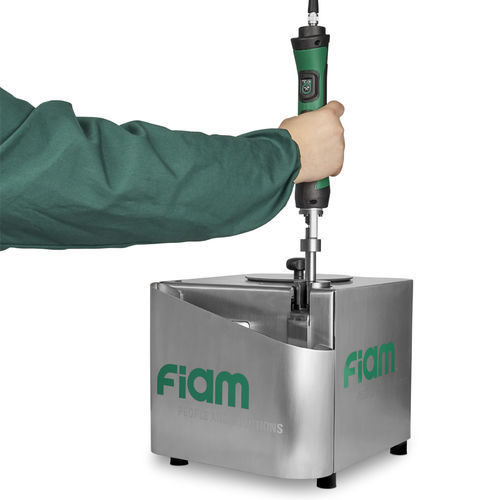

Beschickungsvorrichtung für Zufuhr von Schraubenmuttern N ED

manuellautomatisch

AUTOMATISCHE MUTTERNZUFÜHRER – MANUELLE UND AUTOMATISCHE VERWENDUNG
Pick-and-Place-Systeme für manuellen und automatischen Einsatz mit N ED-Mutternzuführer (Nuts Easy Driver) sorgen für reibungslose und schnelle Arbeitsabläufe und tragen zur Senkung der Produktionskosten bei, sie tragen konkret zur Senkung der Produktionskosten bei, da sie eine deutliche Verkürzung der Zykluszeiten ermöglichen

• Wegfall der Phasen: Mutternaufnahme und -positionierung
• Reduktion der Schraubzykluszeiten um mehr als 24%
• Steigerung der Produktivität
• Weniger Ermüdung für Bediener
• Höhere Qualität der Endprodukte: kein Verlieren von Muttern im Inneren der Bauteile

EINSATZ MIT:

• Geraden Druckluft- und Elektroschraubern mit Hebelstart
• Druckluft- und Elektro Einbauschraubern mit vom Kunden bedienbarer Fernbedienung

FÜR MUTTERN:
STANDARD
ISO 4032 – UNI 5588 M4, mit Mutterhöhe mm 6.5

SELBSTSICHERND
ISO 10511 – UNI 7474 M4 , mit Mutterhöhe mm 9.5

FLANSCHMUTTERN
ISO 4161 – DIN 6923 M4, mit Mutterhöhe mm 8

Für andere Muttern ist eine Machbarkeitsanalyse erforderlich.

EIGENSCHAFTEN

• Mutterentnahmestation mit „offener Grube”: für die frontale Entnahme der Mutter konzipiert, was die manuellen Vorgänge erleichtert
• Herausziehbare Schublade, in der die fehlerhaften Muttern gesammelt werden, die nicht korrekt entnommen werden können
• Integrierte elektronische Einheit, für Kontrolle und Regulierung der Mutternzuführung
• Sensor zur Erkennung der Anwesenheit der Mutter: blockiert die Zuführung der nächsten Mutter, bis die erste verfügbare Mutter entnommen wurde

Schlüssel zum Herausziehen und Halten der Mutter und Schlüsselhalterung: separat zu bestellen.
