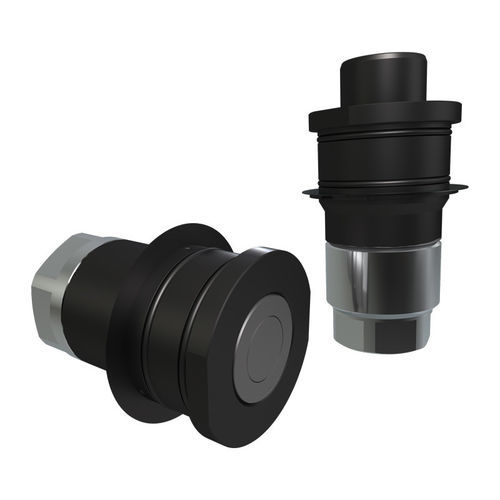

Starre Kupplung QTC series

für PaneeleIndustriefür Intensiveinsatz

Beschreibung
Diese flachdichtenden Hydraulikkupplungen für Paneelmontage der Serie QTC sind für CE-Schwerlastanwendungen und die Integration in kundenspezifische automatische Multiverbindungssysteme ausgelegt. Sie ermöglichen den schnellen Werkzeugwechsel von der Fahrerkabine aus und erlauben die Frontmontage auf einer Platte mittels Seeger-Ringe. Optimierte Innenkomponenten minimieren den Energieverbrauch bei hoher mechanischer Beständigkeit.

Artikel - Weiblich (Hauptmaße und Leistung)

• Größe 10 mm — Artikel QTC06 38GAS F — Gewinde BSPP 3/8" FEMALE — HEX1 34 mm — D1 48 mm — D2 40 mm — L1 77.5 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 32 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 12.5 mm — Artikel QTC08 12GAS F — Gewinde BSPP 1/2" FEMALE — HEX1 41 mm — D1 55 mm — D2 48 mm — L1 86.2 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 70 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 19 mm — Artikel QTC12 34GAS F — Gewinde BSPP 3/4" FEMALE — HEX1 50 mm — D1 70 mm — D2 60 mm — L1 103.5 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 120 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 25 mm — Artikel QTC16 1GAS F — Gewinde BSPP 1" FEMALE — HEX1 60 mm — D1 80 mm — D2 70 mm — L1 108 mm — Plattenstärke (L3) 35.75 mm — Durchfluss 200 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g
• Größe 31.5 mm — Artikel QTC20 114GAS F — Gewinde BSPP 1-1/4" FEMALE — HEX1 60 mm — D1 85 mm — D2 75 mm — L1 117.3 mm — Plattenstärke (L3) 35.75 mm — Durchfluss 350 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g
• Größe 37.5 mm — Artikel QTC24 112GAS F — Gewinde BSPP 1-1/2" FEMALE — HEX1 80 mm — D1 103 mm — D2 90 mm — L1 138.2 mm — Plattenstärke (L3) 35.75 mm — Durchfluss 420 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g

Artikel - Männlich (Hauptmaße und Leistung)

• Größe 10 mm — Artikel QTC06 38GAS M — Gewinde (Kupplungsseite) BSPP 3/8" FEMALE — HEX1 30 mm — D1 48 mm — D2 30 mm — L1 96.8 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 32 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 12.5 mm — Artikel QTC08 12GAS M — Gewinde (Kupplungsseite) BSPP 1/2" FEMALE — HEX1 36 mm — D1 55 mm — D2 48 mm — L1 109.5 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 70 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 19 mm — Artikel QTC12 34GAS M — Gewinde (Kupplungsseite) BSPP 3/4" FEMALE — HEX1 46 mm — D1 70 mm — D2 60 mm — L1 122.5 mm — Plattenstärke (L3) 30.75 mm — Durchfluss 120 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: -
• Größe 25 mm — Artikel QTC16 1GAS M / QTC16 1NPT M — Gewinde (Kupplungsseite) BSPP 1" FEMALE / NPTF 1" FEMALE — HEX1 55 mm — D1 80 mm — D2 70 mm — L1 143.8 mm — Plattenstärke (L3) 35.75 mm — Durchfluss 200 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g
• Größe 31.5 mm — Artikel QTC20 114GAS M / QTC20 114NPT M — Gewinde (Kupplungsseite) BSPP 1-1/4" FEMALE / NPTF 1-1/4" FEMALE — HEX1 55 mm — D1 85 mm — D2 75 mm — L1 165.8 mm — Plattenstärke (L3) 35.75 mm — Durchfluss 350 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g
• Größe 37.5 mm — Artikel QTC24 112GAS M / QTC24 112NPT M — Gewinde (Kupplungsseite) BSPP 1-1/2" FEMALE / NPTF 1-1/2" FEMALE — HEX1 75 mm — D1 103 mm — D2 90 mm — L1 187.1 mm — Plattenstärke (L3) 35.75 mm (einige Varianten 35.6) — Durchfluss 420 l/min @0.2 MPa — Dichtungen HNBR & PUR — Gewicht: 0 g

Diagramme / Durchfluss
Durchflussdiagramm für die QTC-Serie verfügbar, das das indikative Druckverlustverhalten zeigt (Diagrammbild auf der Produktseite verfügbar).

Technische Spezifikationen

• Material: Steel
• Dichtungen: HNBR & PUR
• Betriebstemperaturen: -20 °C bis 120 °C
• Oberflächenbehandlung: MATE 1000 (ZnNi)
• Betriebsdruck: 46 MPa (für alle Baugrößen angegeben)
• Berstdruck (Männlich / Weiblich / Männlich+Weiblich): 140 MPa
• Typische Durchflüsse (@0.2 MPa nach Baugröße): 06 = 32 l/min, 08 = 70 l/min, 12 = 120 l/min, 16 = 200 l/min, 20 = 350 l/min, 24 = 420 l/min
• Anzugskraft (N) zum Verbinden nach Baugröße: 06 = 200 N, 08 = 200 N, 12 = 300 N, 16 = 300 N, 20 = 500 N, 24 = 500 N
• Serienaustauschbarkeit: FASTER
• Ventiltyp: Flach
• Anschluss: Push to Connect
• Trennung: Pull to Disconnect
• Anschluss unter Druck: Zulässig (männliche Hälfte bis 35 MPa / 5.000 PSI)
