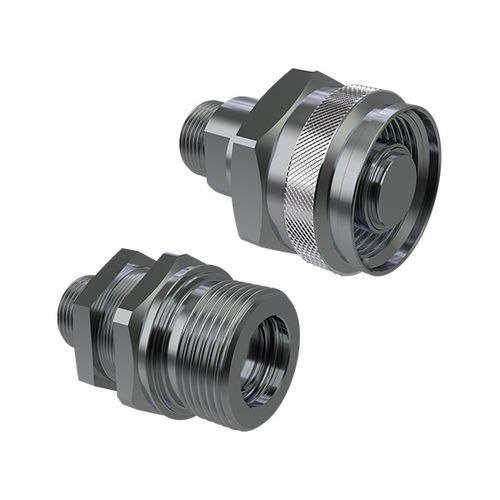

Hydraulisches Schnellwechselsystem FLV series

Produktübersicht
Diese Serie vereint die Vorteile der Flachdicht-Verschraubkupplung mit einem äußerst kompakten und robusten Design. Ideal für Anwendungen, die eine flache Dichtfläche erfordern und bei denen keine nennenswerten Restdrücke auftreten. Die MATE 1000 (ZnNi)-Beschichtung bietet erhöhten Korrosionsschutz. Gehäuse in Ausführung 'weiblich' ermöglichen die Montage im Schaltkasten/Panel.

Hauptmerkmale

• Serie: FLV
• Typ: Verschraubbare Flachdicht-Kupplung (Flachventil-Typ)
• Material: Stahl
• Oberflächenbehandlung: MATE 1000 (ZnNi - Zink-Nickel)
• Dichtungen: NBR
• Betriebstemperaturen: -25 °C bis 100 °C
• Typische Anwendungen: Baumaschinen und ähnliche mobile Hydraulikanwendungen, die kompakte Flachdicht-Kupplungen benötigen

Artikel - Weiblich (Tabellenkopf und Beispielzeilen)
Spalten: Größe (mm) | Artikelnummer | Gewinde | Durchfluss (l/min bei 0,2 MPa) | Dichtungen | HEX1 (mm) | HEX2 (mm) | HEX3 (mm) | D1 (mm) | D3 (mm) | L1 (mm) | Anschlussgewinde (D2)
10 | FLV06-2/1415 F | M14x1,5 MALE 8L | 32 | NBR | 36 | - | 36 | 42 | - | 58 | M32x3
10 | FLV06-2/1615 F | M16x1,5 MALE 10L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/1815 F | M18x1,5 MALE 12L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 59.2 | M32x3
10 | FLV06-2/2215 F | M22x1,5 MALE 15L | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
10 | FLV06-3/1815 F | M18x1,5 MALE 10S (kurz) | 32 | NBR | 36 | 25 | 36 | 42 | 42 | 60.2 | M32x3
12.5 | FLV08-2/2215 F | M22x1,5 MALE 15L | 32 | NBR | 41 | 25 | 41 | 47 | - | 70 | M36x3
19 | FLV12-2/2215 F | M22x1,5 MALE 15L | 75 | NBR | 55 | - | 50 | 61 | - | 81 | M48x3
25 | FLV16-2/2615 F | M26x1,5 MALE 18L | 165 | NBR | 60 | 36 | 50 | 70 | - | 96 | M54x4
31.5 | FLV20-2/4520 F | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 100 | 89.8 | 100 | 129 | M79x4

Artikel - Männlich (Tabellenkopf und Beispielzeilen)
Spalten: Größe (mm) | Artikelnummer | Gewinde | Durchfluss (l/min bei 0,2 MPa) | Dichtungen | HEX1 (mm) | HEX3 (mm) | D1 (mm) | L1 (mm) | Anschlussgewinde (D2)
10 | FLV06-2/1415 M | M14x1,5 MALE 8L | 32 | NBR | 41 | 22 | 46 | 63 | M32x3
10 | FLV06-2/1615 M | M16x1,5 MALE 10L | 32 | NBR | 41 | 22 | 46 | 64 | M32x3
10 | FLV06-3/1815 M | M18x1,5 MALE 10S | 32 | NBR | 41 | 22 | 46 | 65 | M32x3
12.5 | FLV08-2/2215 M | M22x1,5 MALE 15L | 75 | NBR | 46 | 24 | 52 | 73.4 | M36x3
19 | FLV12-2/2215 M | M22x1,5 MALE 15L | 120 | NBR | 60 | 32 | 68 | 84 | M48x3
25 | FLV16-2/2615 M | M26x1,5 MALE 18L | 165 | NBR | 55 | 41 | 65 | 96 | M54x4
31.5 | FLV20-2/4520 M | M45x2 MALE 35L | 430 | NBR | 85 | 55 | 89.8 | 136 | M79x4

Zubehör & Ersatzteile
Staubschutz - Kunststoff (Weiblich)

• 10 mm (10 mm / 3/8") – TMFLV06 – Rot
• 12.5 mm (1/2") – TMFLV08 – Rot
• 19 mm (3/4") – TMFLV12 – Rot

Staubschutz - Kunststoff (Männlich)

• 10 mm – TFFLV06 – Rot
• 12.5 mm – TFFLV08 – Rot
• 19 mm – TFFLV12 – Rot

Staubschutz - Aluminium (Weiblich)

• 19 mm – TMFLV12 S – Metall
• 25 mm – TMFLV16 S – Metall
• 31.5 mm – TMFLV20 S – Metall

Staubschutz - Aluminium (Männlich)

• 19 mm – TFFLV12 S – Metall
• 25 mm – TFFLV16 S – Metall
• 31.5 mm – TFFLV20 S – Metall

Dichtungssätze

• 10 mm – SK FLV06 F
• 12.5 mm – SK FLV08 F
• 19 mm – SK FLV12 F
• 25 mm – SK FLV16 F
• 31.5 mm – SK FLV20 F

Leistungsübersicht / Berstdruck & Durchfluss
Abgedeckte Dash-Größen: 06, 08, 12, 16, 20.
Betriebsdruck (typisch): 42 MPa für die angegebenen Standardgrößen.
Beispielhafte Durchflüsse (bei 0,2 MPa): 06 → 32 l/min; 08 → 75 l/min; 12 → 120 l/min; 16 → 165 l/min; 20 → 430 l/min.
Beispiele für Berstdrucke nach Dash-Größe: 06: Männlich 130 MPa, Weiblich 140 MPa, Männlich+Weiblich 250 MPa; 08: Männlich 130 MPa, Weiblich 130 MPa, Männlich+Weiblich 200 MPa; 12: siehe technische Tabelle für Werte.

Spezifikationen / Hinweise

• Serienaustausch: MARKET
• Ventiltyp: Flach
• Anschluss: Verschrauben zum Verbinden
• Trennen: Abschrauben zum Trennen
• Anschluss unter Druck: Nicht erlaubt

Technische Spezifikationen

• Material: Stahl
• Dichtungen: NBR
• Oberflächenbehandlung: MATE 1000 (ZnNi) Zink-Nickel
• Betriebstemperaturbereich: -25 °C bis 100 °C
• Betriebsdruck (typisch): 42 MPa (siehe detaillierte Tabelle je Dash-Größe)
• Durchflüsse (Beispiele bei 0,2 MPa): 32 / 75 / 120 / 165 / 430 l/min je nach Größe
• Empfohlene Anwendung: Flachdicht-Kupplungen, wenn kompakte Bauform und Korrosionsschutz gefordert sind
