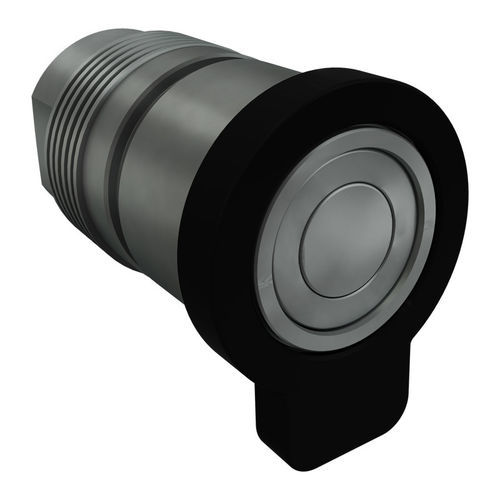

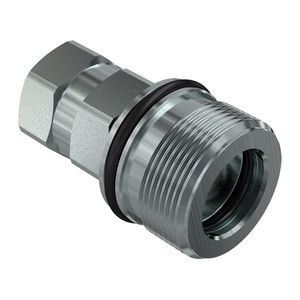

Schnellwechselsystem für Traktor FFHB series

für Bulldozerfür Lademaschinenfür Teleskoplader

Produktbeschreibung
Patronen, die in hydraulische Verteiler eingesetzt werden, um vollständig ebene Dichtflächen zu gewährleisten. Sowohl die Einzelverbindung zu eigenständigen ISO 16028 Kupplungen als auch die gleichzeitige Mehrfachverbindung mittels Hebelmechanismus sind verfügbar. Bei Verbindung mit eigenständigen Kupplungen wird die Trennung durch Drücken des Knopfs aus Acetalharz ausgelöst. Farbige Knöpfe helfen, Verwechslungen der Hydraulikleitungen zu vermeiden.

Anwendungen

• Landwirtschaft
• Baugeräte
• Industriell

Artikel — Innen (bitte verfügbare Artikelnummern und Hauptspezifikationen auswählen)
FFHB 06 F G
D1: 30 mm
L1 (Länge entkoppelt): 69,4 mm
Durchfluss: 45 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 268 g
* Gelber Acetal-Knopf

FFHB 06 F N
D1: 30 mm
L1: 69,4 mm
Durchfluss: 45 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 268 g
* Schwarzer Acetal-Knopf

FFHB 08 F G
D1: 38 mm
L1: 74,6 mm
Durchfluss: 110 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 450 g
* Gelber Acetal-Knopf

FFHB 08 F N
D1: 38 mm
L1: 74,6 mm
Durchfluss: 110 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 450 g
* Schwarzer Acetal-Knopf

FFHB 12 F G
D1: 46 mm
L1: 96,3 mm
Durchfluss: 150 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 780 g
* Gelber Acetal-Knopf

FFHB 12 F N
D1: 46 mm
L1: 96,3 mm
Durchfluss: 150 l/min bei 0,2 MPa
Dichtungen: PUR
Gewicht: 780 g
* Schwarzer Acetal-Knopf

Zubehör & Ersatzteile

• FFHB 06 TOOL — Werkzeug, Stahl (für Größe 3/8")
• FFHB 08 TOOL — Werkzeug, Stahl (für Größe 1/2")
• FFHB 12 TOOL — Werkzeug, Stahl (für Größe 3/4")

Identifikationsetiketten (Kits)

• K SPINT 2P06 B — Blau — Kit mit 10 blauen Acetal-Knöpfen für FFHB-Patronen 3/8"
• K SPINT 2P06 G — Gelb — Kit mit 10 gelben Acetal-Knöpfen für FFHB-Patronen 3/8"
• K SPINT 2P06 R — Rot — Kit mit 10 roten Acetal-Knöpfen für FFHB-Patronen 3/8"
• K SPINT 2P06 V — Grün — Kit mit 10 grünen Acetal-Knöpfen für FFHB-Patronen 3/8"

Hinweise
Die Patronen sind für den Fronteinbau in Verteilerhohlräume vorgesehen. Eine gleichzeitige Mehrfachverbindung ist über einen Hebelmechanismus möglich. Die Trennung der eigenständigen Kupplung erfolgt durch Drücken des Knopfs aus Acetalharz. Farbige Knöpfe (gelb, schwarz, blau, rot, grün) helfen, Verwechslungen der Hydraulikleitungen zu vermeiden.

Technische Daten

• Serie Austauschbar: ISO 16028
• Ventiltyp: Flach
• Anschluss: Push to connect
• Trennung: Hülse zurückziehen
• Anschluss unter Druck: Nicht zulässig
• Material: Stahl
• Dichtungen: PUR
• Oberflächenbehandlung: MATE 1000 (ZnNi)
• Betriebstemperaturen: -25 °C bis 100 °C
• Burst-Druck und Leistungsdaten nach Größe:
  06 (10 mm): Betriebsdruck 35 MPa; Durchfluss 45 l/min bei 0,2 MPa; Austritt 0,008 ml; Biege-/Platzdruck innen 140 MPa; Biege-/Platzdruck innen+außen 180 MPa
• 08 (12,5 mm): Betriebsdruck 35 MPa; Durchfluss 110 l/min bei 0,2 MPa; Austritt 0,01 ml; Biege-/Platzdruck innen 140 MPa; Biege-/Platzdruck innen+außen 160 MPa
• 12 (19 mm): Betriebsdruck 35 MPa; Durchfluss 150 l/min bei 0,2 MPa; Austritt 0,02 ml; Biege-/Platzdruck innen 140 MPa; Biege-/Platzdruck innen+außen 140 MPa
• Ausnahmen: Patrone muss in einem vorgesehenen Gehäuse gemäß Faster Zeichnung DN000071 installiert werden.
