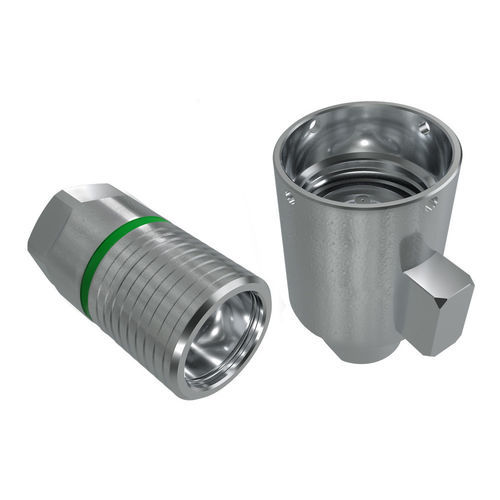

Umbausatz für Kupplungen OGV ST series

Produktübersicht
Schraubkupplung geeignet für Oil-&-Gas-Anwendungen. Robustes Manteldesign, Poppet-Ventil und ACME-Verbindungsgewinde. Mit Markierung ausgestattet, die die vollständige Verbindung bestätigt, und einer längeren Verriegelungshülse für verbesserten Einschub.

Ausführungen - Innengewinde (weiblich)

• OGV24 112GAS F ST — Gehäusegröße: 37,5 mm (1-1/2"). Gewinde: BSPP 1-1/2" INNEN. Schlüssel1: 55 mm. D1: 147 mm. L1 (Länge ungelöst): 159,1 mm. Durchfluss: 330 l/min bei 0,2 MPa. Dichtungen: NBR & PUR. Hinweis: Artikelnummern, die auf ST enden, sind mit einer Markierung ausgestattet, die die vollständige Verbindung bestätigt.
• OGV32 2GAS F ST — Gehäusegröße: 50 mm (2"). Gewinde: BSPP 2" INNEN. Schlüssel1: 75 mm. D1: 170 mm. L1 (Länge ungelöst): 186,4 mm. Durchfluss: 570 l/min bei 0,2 MPa. Dichtungen: NBR & PUR.

Ausführungen - Außenteil (männlich)

• OGV24 112GAS M ST — Gehäusegröße: 37,5 mm (1-1/2"). Gewinde: BSPP 1-1/2" INNEN (männliche Gegenkupplung). Schlüssel1: 75 mm. D1: 83 mm. L1 (Länge ungelöst): 151,7 mm. Durchfluss: 330 l/min bei 0,2 MPa. Dichtungen: NBR & PUR. Hinweis: Artikelnummern, die auf ST enden, sind mit einer Markierung ausgestattet, die die vollständige Verbindung bestätigt.
• OGV32 2GAS M ST — Gehäusegröße: 50 mm (2"). Gewinde: BSPP 2" INNEN (männliche Gegenkupplung). Schlüssel1: 75 mm. D1: 103 mm. L1 (Länge ungelöst): 179,1 mm. Durchfluss: 570 l/min bei 0,2 MPa. Dichtungen: NBR & PUR.

Zubehör & Staubschutz (Auswahl)

• Staubschutz - Aluminium - Innen: TM OGV24 ST (37,5 mm) und TM OGV32 ST (50 mm).
• Staubschutz - Aluminium - Außen: TF OGV24 S (37,5 mm) und TF OGV32 S (50 mm).

Druck-/Platzungs-Tabelle (ausgewählte Zeilen)
Dash Size | Größe (mm) | Betriebsdruck | Durchfluss (l/min) | Auslauf (ml) | Bruchdruck Männlich (MPa) | Bruchdruck Weiblich (MPa) | Männlich+Weiblich (MPa)
20 | 31,5 mm | 35 MPa | 320 l/min | 21 ml | Männlich: 180 MPa | Weiblich: 200 MPa | 178 MPa
24 | 37,5 mm | 35 MPa | 330 l/min | 41 ml | Männlich: 160 MPa | Weiblich: 176 MPa | 170 MPa
32 | 50 mm | 35 MPa | 570 l/min | 80 ml | Männlich: 125 MPa | Weiblich: 130 MPa | 125 MPa

Hinweise
* Durchflussbezogen auf Druckabfall dp = 1 bar für Artikel; Größen 24 und 32: Durchfluss für Diagrammreferenz bei 0,1 MPa Druckabfall gemessen.

Technische Daten

• Material: Stahl
• Dichtungen: NBR & PUR
• Betriebstemperaturen: -25 °C bis 100 °C
• Oberflächenbehandlung: MATE 500 (CrIII)
• Serienaustausch: MARKET
• Ventiltyp: Poppet
• Anschluss: Schrauben zum Verbinden
• Trennung: Aufschrauben zum Trennen
• Anschluss unter Druck: Restdruck zulässig
• Durchflüsse (Beispiele): 330 l/min (Serie 24) und 570 l/min (Serie 32) bei 0,2 MPa
• Artikel mit Endung ST: mit Markierung zur Bestätigung der vollständigen Verbindung und längerer Verriegelungshülse für besseren Eingriff ausgestattet
