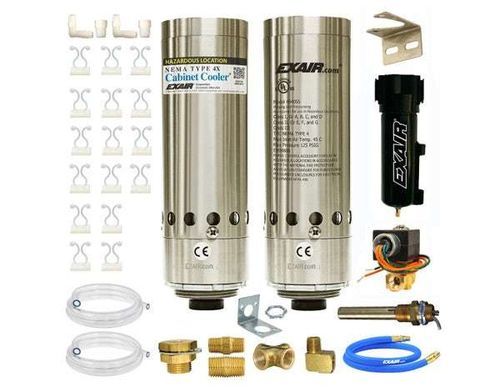

Seitenmontierte Klimaanlage für Schaltschrank HZ4840SS

Industriefür GefahrenzonenAußenbereich

Übersicht
Die thermostatgeregelten Hazardous Location NEMA 4X (IP66) Cabinet Cooler® Systeme sind für den Einsatz an belüfteten/unter Druck stehenden elektrischen Gehäusen in klassifizierten Bereichen ausgelegt und zertifiziert. UL-classifiziert und CE-konform nutzen diese EXAIR HazLoc-Systeme Wirbelrohr-Technologie zur Erzeugung kalter Luft ohne bewegliche Teile und bieten eine kostengünstige, wartungsarme Kühlung.

Anwendungen

• Speicherprogrammierbare Steuerungen (SPS/PLC) und NC/CNC-Gehäuse
• Leitungssteuer- und Motorsteuerzentren (MCC)
• Relais- und Steuerpanels
• Computer- und Elektronikgehäuse
• CCTV-Gehäuse, Lasergehäuse und elektronische Waagen

Vorteile

• Geeignet für Division 1 Hazardous Locations (HazLoc)
• UL-classifiziert und CE-konform
• Acht Kühlleistungen von 1.000 bis 5.600 Btu/h (293–1.641 W)
• Keine beweglichen Teile — wartungsarm
• Thermostatsteuerung (Werksvorgabe 95 °F / 35 °C) reduziert Betriebskosten
• Verfügbar in Edelstahl Type 303 und Type 316 für korrosive oder lebensmittelgeeignete Umgebungen
• Fünf Jahre Garantie

Modelle (Beispiele nach Material / Spannung / Thermostatsteuerung)
NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (120V) - Thermostat Control
HZ4815SS — 1,000 (293)
HZ4825SS — 1,700 (498)
HZ4830SS — 2,000 (586)
HZ4840SS — 2,800 (821)
HZ4850SS — 3,400 (997)
HZ4860SS — 4,000 (1,171)
HZ4870SS — 4,800 (1,406)
HZ4880SS — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (120V) - Thermostat Control
HZ4815SS-316 — 1,000 (293)
HZ4825SS-316 — 1,700 (498)
HZ4830SS-316 — 2,000 (586)
HZ4840SS-316 — 2,800 (821)
HZ4850SS-316 — 3,400 (997)
HZ4860SS-316 — 4,000 (1,171)
HZ4870SS-316 — 4,800 (1,406)
HZ4880SS-316 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 303 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240 — 1,000 (293)
HZ4825SS-240 — 1,700 (498)
HZ4830SS-240 — 2,000 (586)
HZ4840SS-240 — 2,800 (821)
HZ4850SS-240 — 3,400 (997)
HZ4860SS-240 — 4,000 (1,171)
HZ4870SS-240 — 4,800 (1,406)
HZ4880SS-240 — 5,600 (1,641)

NEMA 4X (IP66) HazLoc Cabinet Cooler Systems - Type 316 Stainless Steel (240V) - Thermostat Control
HZ4815SS-240-316 — 1,000 (293)
HZ4825SS-240-316 — 1,700 (498)
HZ4830SS-240-316 — 2,000 (586)
HZ4840SS-240-316 — 2,800 (821)
HZ4850SS-240-316 — 3,400 (997)
HZ4860SS-240-316 — 4,000 (1,171)
HZ4870SS-240-316 — 4,800 (1,406)
HZ4880SS-240-316 — 5,600 (1,641)

Leistung (ausgewählt)
Die Kühlleistungen sind bei 100 PSIG (6,9 BAR) Versorgungsdruck angegeben. Beispielgeräuschpegel (dBA) pro Modell: HZ4815 = 73 dBA; HZ4825 = 80 dBA; HZ4830 = 80 dBA; HZ4840 = 82 dBA; HZ4850 = 84 dBA; HZ4860 = 84 dBA; HZ4870 = 84 dBA; HZ4880 = 85 dBA.

Zubehör

• Seitliche Montagekits (klein und groß) für Montage an Seitenplatten unter Beibehaltung der NEMA-Bewertung; Ausführung in Type 303 oder Type 316 Edelstahl
• Kaltluft-Verteilerkit — Rohr, Klemmclips und Fittings zur Leitung der Kaltluft zu Hotspots
• Filterabscheider — 5 µm Automatikentwässerungsfilter für Wasser/Schmutz inklusive; optionaler Koaleszenzfilter empfohlen, wenn Öl in der Druckluft vorhanden ist
• Magnetventil und Thermostat sind bei thermostatgeregelten Systemen enthalten (Magnetventil für Gefahrenkonfigurationen klassifiziert, wo erforderlich)

Wichtige Hinweise
HazLoc Cabinet Cooler® Systeme sind UL-classifiziert für die Verwendung an purged und pressurisierten Gehäusen und müssen als Teil eines purged und pressurisierten Steuerungssystems eingesetzt werden; der Cooler selbst ist kein Purge-System. Thermostatische Systeme sind werkseitig auf 95 °F (35 °C) eingestellt und halten typischerweise ±2 °F (±1 °C) innerhalb des Gehäuses. Modelle für den Dauerbetrieb sind verfügbar, wenn konstante Kühlung/Purge erforderlich ist. Die NEMA 4X (IP66) Ausführung bietet Korrosionsbeständigkeit und Einsatzmöglichkeiten innen/außen.

Technische Daten

• Brand: EXAIR
• Produktfamilie: Hazardous Location Cabinet Cooler® Systems (Serie HZ48)
• NEMA-Bewertung: 4X (IP66) — staubdicht, öldicht, spritzwassergeschützt, Innen-/Außeneinsatz
• Zertifizierung: UL-classifiziert und CE-konform für spezifizierte Gefahrenbereiche (Class I Div 1 Gruppen A–D; Class II Div 1 Gruppen E–G; Class III)
• Kühlleistungen: 1.000 bis 5.600 Btu/h (293 bis 1.641 W)
• Betriebsprinzip: Wirbelrohr-Erzeugung kalter Luft — keine beweglichen Teile
• Thermostatsteuerung: Standardgerät werkseitig auf 95 °F (35 °C) eingestellt; Magnetventile verfügbar (UL Listed/Classified, wo erforderlich)
• Filter: 5 µm Automatikentwässerungsfilter für Wasser/Schmutz inklusive; Koaleszenzfilter empfohlen, wenn Öl vorhanden
• Kaltluft-Verteilerkit inklusive
• Typische Absenkung der Kaltlufttemperatur: ~54 °F (30 °C) unter der Zuluft bei 100 PSIG (6,9 BAR)
• Leistungsbewertung gemessen bei 100 PSIG Versorgungsdruck
• Geräuschpegel: ca. 73–85 dBA abhängig vom Modell
• Materialien: Optionen Type 303 und Type 316 Edelstahl
• Garantie: fünf Jahre
