Seitenmontierte Klimaanlage für Schaltschrank HZ4840

für Gefahrenzonenenergiesparendkorrosionsbeständig

Übersicht
Thermostatgesteuerte Cabinet Cooler® Systeme für explosionsgefährdete Bereiche NEMA 4 (IP66) sind für den Einsatz an belüfteten/gespurten elektrischen Gehäusen in klassifizierten Bereichen konstruiert und UL‑klassifiziert. Diese Wirbelrohr‑Systeme erzeugen kalte Luft ohne bewegliche Teile, enthalten einen 5‑Mikron automatische Ablass‑Filter‑Separator und ein Kaltluftverteilungskit und verfügen über ein Niederdruck‑Entlastungsventil, das beim Stillstand schließt, um die NEMA‑4‑Integrität zu erhalten. Die Thermostatsteuerung schaltet nur ein, wenn die Innentemperaturen kritische Werte erreichen, und wird bei schwankenden Wärmebelastungen empfohlen.

Anwendungen

• Programmierbare Steuerungen
• Leitungssteuerungsschränke
• Motorsteuerzentralen
• Relais‑Schaltschränke
• NC/CNC‑Systeme
• Modulare Steuerzentren
• CCTV‑Kameras
• Computer‑Gehäuse
• Laser‑Gehäuse
• Elektronische Waagen

Vorteile

• Geeignet für Division‑1‑Hazardous Locations (UL classified)
• UL‑klassifiziert und CE‑konform
• Mehrere Kühlleistungsstufen: 1.000 bis 5.600 Btu/h
• Keine beweglichen Teile — geringer Wartungsaufwand
• Thermostatsteuerung reduziert Druckluftverbrauch
• Hohe Kühlleistungen (bis zu 5.600 Btu/h / 1.641 W)
• Fünf Jahre Garantie

Modelle (Thermostatsteuerung)
NEMA 4 (IP66) HazLoc Cabinet Cooler Systeme, Thermostatsteuerung
Modell - Btu/h (Watts)
HZ4815 - 1.000 (293)
HZ4825 - 1.700 (498)
HZ4830 - 2.000 (586)
HZ4840 - 2.800 (821)
HZ4850 - 3.400 (997)
HZ4860 - 4.000 (1.171)
HZ4870 - 4.800 (1.406)
HZ4880 - 5.600 (1.641)

Leistung (Zusammenfassung)
Kühlleistung bewertet bei 100 PSIG (6,9 BAR) Versorgungsdruck. Schallpegel (dBA) je Modell: HZ4815 = 73; HZ4825/HZ4830 = 80; HZ4840 = 82; HZ4850 = 84; HZ4860/HZ4870 = 84; HZ4880 = 85.

Wesentliche Merkmale und Komponenten

• Thermostatsteuerung (Werkseinstellung 95°F / 35°C, typische Regelabweichung ±2°F / 1°C)
• Magnetventil in thermostatgesteuerten Modellen enthalten (UL‑gelistet / HazLoc‑Magnetventil, wo anwendbar)
• 5‑Mikron automatischer Ablass‑Wasser‑ und Schmutz‑Filterseparator enthalten

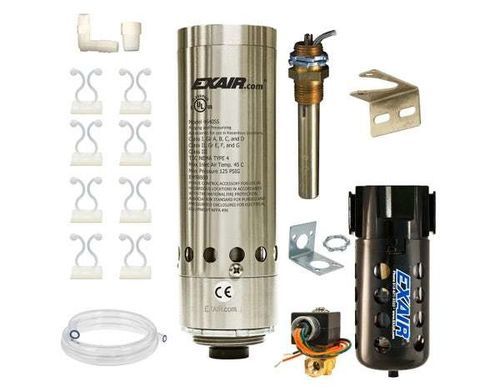

• Kaltluftverteilungskit enthalten (flexible Schläuche, Klammern, Fittings) zur gezielten Verteilung der Kaltluft
• Niederdruck‑Entlastungsventil zur Erhaltung der NEMA‑4‑Integrität, wenn das Gerät aus ist
• Verfügbar in 110/120 VAC, 240 VAC und 24 VDC Ausführungen
• Optionen in Edelstahl Type 303 und Type 316 für korrosive Umgebungen
• Kontinuierliche Betriebsmodelle (ohne Thermostat) und doppelte Systeme für zusätzlichen Kühlbedarf verfügbar

Installation & Montage
Montage durch eine standardmäßige Elektro‑Ausbruchöffnung (1-1/2 NPS). NEMA 4 und 4X HazLoc Cabinet Cooler können oben auf dem Schaltfeld oder seitlich mit Seit montagekits montiert werden (Seitenmontagesätze erhalten die NEMA‑Bewertung).

Weitere Hinweise
Bei korrekter Abdichtung stabilisiert sich die relative Luftfeuchte im Gehäuse bei Dauerbetrieb bei ca. 45 %; Einlasstemperatur und Versorgungsdruck beeinflussen Delta‑T und Kühlleistung. Bei Öl im Druckluftnetz sollte zusätzlich zum Standard‑Filterseparator ein Koaleszenzfilter (Ölentfernung) eingesetzt werden.

Technische Daten

• Kühlleistungen: 1.000 bis 5.600 Btu/h (≈293 bis 1.641 Watts)
• NEMA‑Einstufung: NEMA 4 (IP66) – staubdicht, öldicht, spritzwassergeschützt, innen/außen
• Zugelassene Gefahrenbereiche: UL Classified für Class I Div 1 Gruppen A, B, C, D; Class II Div 1 Gruppen E, F, G; und Class III
• Thermostat‑Sollwert (Standard): 95°F (35°C), geeignet für 24 VAC–240 VAC und 24 VDC
• Filter: 5‑Mikron automatischer Ablass Wasser‑ und Schmutzfilter enthalten
• Materialien: Standardmodelle; Optionen Type 303 oder Type 316 Edelstahl für korrosive Umgebungen
• Spannungsoptionen (Thermostatmodelle): 110/120 VAC, 240 VAC, 24 VDC
• Schallpegel: 73–85 dBA, modellabhängig
• Bedingung der Kühlleistungsbewertung: gemessen bei 100 PSIG (6,9 BAR) Versorgungsdruck
• Enthalten: Cabinet Cooler (Wirbelrohr‑basiert), Filterseparator, Kaltluftverteilungskit; Thermostat und Magnetventil bei thermostatgesteuerten Systemen enthalten
• Garantie: 5 Jahre
