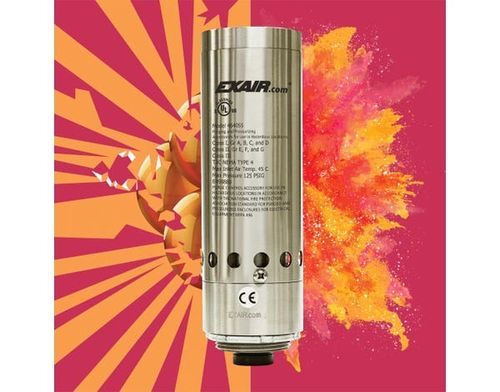

Seitenmontierte Klimaanlage für Schaltschrank HZ4730

vertikalfür GefahrenzonenIndustrie

Übersicht NEMA 4 (IP66) Cabinet Cooler® Systeme für Gefahrenbereiche im Dauerbetrieb sind konstruiert sowie von UL geprüft und klassifiziert für den Einsatz an belüfteten/gespülten elektrischen Gehäusen in klassifizierten Bereichen. Diese Systeme bieten konstante Kühlung und positiven Spülbetrieb und beinhalten einen Wasser-Schmutz-Filterabscheider sowie ein Kaltluftverteilungskit. NEMA 4 (IP66) Gehäuse sind staubdicht, öldicht und spritzwassergeschützt für Innen- und Außendienst. HazLoc Cabinet Cooler® Systeme nutzen Wirbelrohr-Technologie, um ohne bewegliche Teile kalte Luft zu erzeugen, und sind CE-konform.

Anwendungen

• Programmable Controller
• Leitungssteuerungs-Schränke
• Motorsteuerzentralen
• Relaistafeln
• NC/CNC-Systeme
• Modulare Steuerzentren
• CCTV-Kameras
• Computergehäuse
• Lasergehäuse
• Elektronische Waagen

Vorteile

• Bewertet für Division 1 Gefahrenbereiche (UL Classified)
• UL Classified und CE-konform
• Erhältlich in mehreren Kühlleistungsstufen
• Keine beweglichen Teile — wartungsarm
• Thermostatsteuerungsoption reduziert Betriebskosten
• Hohe Kühlleistungen bis zu 5.600 Btu/h (1.641 Watt)
• 5 Jahre Garantie

Modelle (Dauerbetrieb)
Modell | Btu/h (Watt)
HZ4715 | 1.000 (293)
HZ4725 | 1.700 (498)
HZ4730 | 2.000 (586)
HZ4740 | 2.800 (821)
HZ4750 | 3.400 (997)
HZ4760 | 4.000 (1.171)
HZ4770 | 4.800 (1.406)
HZ4780 | 5.600 (1.641)

Leistungsübersicht (Dauerbetrieb bei 100 PSIG / 6,9 BAR)
Modell | Btu/h | Watt | Schallpegel (dBA)
HZ4715 | 1.000 | 293 | 73
HZ4725 | 1.700 | 498 | 80
HZ4730 | 2.000 | 586 | 80
HZ4740 | 2.800 | 821 | 82
HZ4750 | 3.400 | 997 | 84
HZ4760 | 4.000 | 1.171 | 84
HZ4770 | 4.800 | 1.406 | 84
HZ4780 | 5.600 | 1.641 | 85

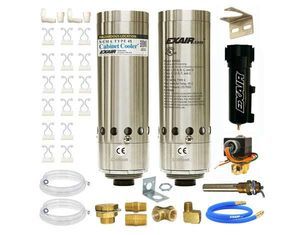

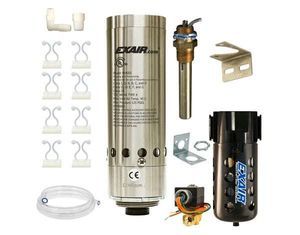

Lieferumfang Jedes HazLoc Cabinet Cooler® System für Dauerbetrieb enthält den Kühler (wirbelrohrbetrieben), einen Wasser-Schmutz-Filterabscheider (automatische Entwässerung) und ein Kaltluftverteilungskit, um den Luftstrom für die Zirkulation oder zur gezielten Kühlung heißer Stellen zu lenken. Thermostatgesteuerte Systeme enthalten zusätzlich ein Magnetventil und ein Thermostat.

Zertifizierungen & Gefahrenklassifikation UL-Klassifizierung für Division 1 Umgebungen (Class I Div 1 Gruppen A, B, C, D; Class II Div 1 Gruppen E, F, G; und Class III). CE-konform. NEMA 4 (IP66) Schutzart gewährleistet Staub- und Öldichtigkeit sowie Spritzwasserschutz.

Montage & Materialien Der Cabinet Cooler wird durch eine Standard-KO-Bohrung der Schaltanlage montiert. Seitliche Montagekits sind verfügbar, wenn oben oder seitlich begrenzter Platz vorhanden ist; diese Kits sind aus Edelstahl Typ 303 oder Typ 316 für korrosive Umgebungen gefertigt. NEMA 4 und 4X HazLoc Einheiten können vertikal oben auf dem Panel oder seitlich mit dem entsprechenden Montagekit installiert werden.

Funktionsweise Druckluft tritt in das wirbelrohrbetriebene Cabinet Cooler ein und wird in heiße und kalte Ströme aufgeteilt. Heißluft wird gedämpft und abgeführt; Kaltluft wird über das Kaltluftverteilungskit in das Gehäuse geleitet. Das Gehäuse wird gekühlt und auf leichtem Überdruck gehalten, damit keine Außenluft eindringen kann.

Zusätzliche Hinweise Bei Systemen im Dauerbetrieb stabilisiert sich die relative Luftfeuchte im Gehäuse bei etwa 45 % ohne innere Kondensation, sofern das Gehäuse dicht ist. Cabinet Cooler® Systeme bieten typischerweise eine Temperaturabsenkung von 30°C (54°F) gegenüber der Zulufttemperatur bei 100 PSIG Versorgungsdruck. Erhöhte Zulauftemperatur oder niedriger Versorgungsdruck verringern die Kühlleistung.

Technische Daten

• Serie: NEMA 4 Hazardous Loc Cabinet Cooler® Systems
• Produktoption auf dieser Seite (SKU): PHZ4710
• Kühlleistungsbereich: 1.000 bis 5.600 Btu/h (293 W bis 1.641 W)
• Kühlleistungsangaben bei 100 PSIG (6,9 BAR) Versorgungsdruck
• Schallpegel (dBA) variieren je nach Modell (siehe Leistungstabelle)
• Enthält: Wasser-Schmutz-Filterabscheider (5 Mikron, automatische Entwässerung) und Kaltluftverteilungskit (Dauerbetriebsmodelle)
• Thermostatsteuerung: verfügbar (Werkseinstellung Thermostat 95°F / 35°C für thermostatische Systeme)
• Magnetventil: UL Listed / CSA Certified (für thermostatgesteuerte Modelle); HazLoc-Magnetventil verfügbar für thermostatische Systeme in Gefahrenbereichen
• Zulassungen: UL Classified für Div I Gefahrenbereiche, CE-konform
• Gehäuseklasse: NEMA 4 (IP66) — staub- und öldicht, spritzwassergeschützt, innen/außen
• Konstruktionsoptionen: Typ 303 und Typ 316 Edelstahl verfügbar für stark korrosive Umgebungen
• Garantie: 5 Jahre
• Preis (Seite): 1317 (Währung separat angegeben)
