Seitenmontierte Klimaanlage für Schaltschrank 4730SS-316

Industriefür Gefahrenzonenfür EDV-Säle

Übersicht
Kontinuierlich betriebene HazLoc NEMA 4X (IP66) Schrankkühlsysteme sind für den Einsatz an ausgeblasenen elektrischen Gehäusen in klassifizierten Bereichen ausgelegt und UL‑klassifiziert. Die HZ47‑Serie ist aus Edelstahl für Lebensmittel‑ und korrosive Umgebungen gefertigt und bietet Kühlkapazitäten von 1.000 bis 5.600 Btu/h. Die Systeme nutzen Vortex-Rohr-Technologie zur Erzeugung kalter Luft ohne bewegliche Teile und sind wartungsarm. Standardausstattung: 5‑Mikron‑Wasser-/Schmutzabscheider und Kaltluftverteilungskit.

Anwendungen

• Speicherprogrammierbare Steuerungen (SPS/PLC)
• Leitungssteuerungsschränke
• Motorsteuerzentralen (MCC)
• Relais‑ und Verteilerschränke
• NC/CNC‑Systeme
• Modulare Steuerzentren
• CCTV‑ und Inspektionskameras
• Computer‑ und Serverschränke
• Lasergehäuse und Optikgehäuse
• Elektronische Wägeschränke und Messgeräte

Vorteile

• Bewertet für Division I Hazardous Locations
• UL Classified und CE‑konform für Einsatz auf ausgeblasenen Gehäusen
• Acht wählbare Kühlkapazitäten von 1.000 bis 5.600 Btu/h
• Keine beweglichen Teile — geringer Wartungsaufwand
• Optionale Thermostatsteuerung reduziert Betriebszeit und Druckluftverbrauch
• Hohe Kühlleistung bis zu 5.600 Btu/h (1.641 W)
• Fünf Jahre Garantie

Modelle (Dauerbetrieb, Edelstahl Typ 303)
HZ4715SS — 1.000 Btu/h (293 W)
HZ4725SS — 1.700 Btu/h (498 W)
HZ4730SS — 2.000 Btu/h (586 W)
HZ4740SS — 2.800 Btu/h (821 W)
HZ4750SS — 3.400 Btu/h (997 W)
HZ4760SS — 4.000 Btu/h (1.171 W)
HZ4770SS — 4.800 Btu/h (1.406 W)
HZ4780SS — 5.600 Btu/h (1.641 W)

Modelle (Dauerbetrieb, Edelstahl Typ 316)
HZ4715SS-316 — 1.000 Btu/h (293 W)
HZ4725SS-316 — 1.700 Btu/h (498 W)
HZ4730SS-316 — 2.000 Btu/h (586 W)
HZ4740SS-316 — 2.800 Btu/h (821 W)
HZ4750SS-316 — 3.400 Btu/h (997 W)
HZ4760SS-316 — 4.000 Btu/h (1.171 W)
HZ4770SS-316 — 4.800 Btu/h (1.406 W)
HZ4780SS-316 — 5.600 Btu/h (1.641 W)

Leistung (Zusammenfassung Dauerbetrieb bei 100 PSIG / 6,9 BAR)
HZ4715SS / HZ4715SS-316 — 1.000 Btu/h — 73 dBA
HZ4725SS / HZ4725SS-316 — 1.700 Btu/h — 80 dBA
HZ4730SS / HZ4730SS-316 — 2.000 Btu/h — 80 dBA
HZ4740SS / HZ4740SS-316 — 2.800 Btu/h — 82 dBA
HZ4750SS / HZ4750SS-316 — 3.400 Btu/h — 84 dBA
HZ4760SS / HZ4760SS-316 — 4.000 Btu/h — 84 dBA
HZ4770SS / HZ4770SS-316 — 4.800 Btu/h — 84 dBA
HZ4780SS / HZ4780SS-316 — 5.600 Btu/h — 85 dBA

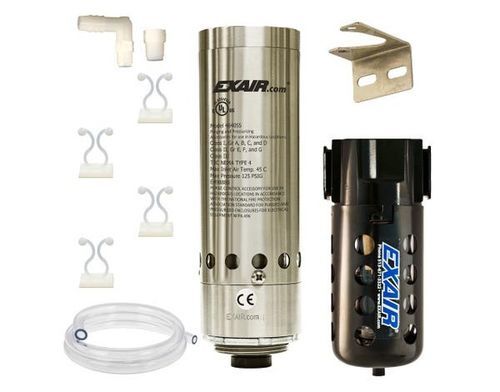

Lieferumfang / Konfigurationen
Dauerbetriebsysteme beinhalten den Kühler, einen 5‑Mikron‑Wasser/Schmutz‑Abscheider und ein Kaltluftverteilungskit (Schläuche, Clips und Fittings). Thermostatgesteuerte Ausführungen fügen ein Magnetventil und ein Thermostat hinzu, um die Einsatzdauer zu verringern. Bei Öl im Versorgungsdruckluftnetz wird ein koaleszierender Ölabscheider empfohlen.

Hinweise
Diese HazLoc Cabinet Cooler Systems sind UL‑klassifiziert für den Einsatz an ausgeblasenen und unter Druck stehenden Gehäusen, stellen jedoch keine ausgeblasenen Gehäuse dar. Sie müssen als Teil eines geeigneten purged enclosure‑Systems installiert werden.

Technische Daten

• Serie: HazLoc Cabinet Cooler 4 Systems (Dauerbetrieb)
• Repräsentative Produkt‑SKU auf der Seite: PHZ4710SS
• NEMA‑Bewertung: NEMA 4X (IP66) — staub‑ und öldicht, spritzwassergeschützt, innen/außen einsetzbar
• Materialien: Edelstahloptionen Typ 303 und Typ 316
• Kühlkapazitäten: 1.000; 1.700; 2.000; 2.800; 3.400; 4.000; 4.800; 5.600 Btu/h (293 bis 1.641 W)
• Referenzdruck: Kapazitäten bei 100 PSIG (6,9 BAR) Versorgungsdruck
• Typische Schalldruckpegel: 73 bis 85 dBA je nach Modell
• Kaltlufttemperaturabfall: ca. 54°F (30°C) unter der Eingangstemperatur bei 100 PSIG
• Filtration: 5‑Mikron Automatik‑Ablass Wasser‑ und Schmutzfilter inklusive
• Enthält Kaltluftverteilungskit zur interne Zufuhr an Hot‑Spots
• Montage: Einbau durch standardmäßige elektrische Knockout‑Öffnung (1‑1/2 NPS); Seitenmontage‑Kits verfügbar
• Zertifizierungen: UL Classified, CE‑konform; thermostatgesteuerte Systeme mit UL‑gelisteten Magnetventil‑Optionen
• Luftfeuchte: Dauerbetrieb stabilisiert die relative Luftfeuchte im Gehäuse auf etwa 45% bei dichtem Gehäuse
• Garantie: fünfjährige Garantie
