Flachstrahldüse Model 1122SS-9318 Super

LuftReinigungKühlung

Übersicht
Die 2" Flache Super-Luftdüse von EXAIR ist die 2" breite Ausführung der hocheffizienten 1" Flachen Super-Luftdüse. Das patentierte Design (U.S. Pat 5402938) verwendet eine spezielle Dichtungsschicht (Shim), um die kritische Position der Bauteile beizubehalten und erzeugt einen breiten, kraftvollen Strom laminaren Hochgeschwindigkeitsluftstroms bei minimalem Luftverbrauch und Lärm. Kraft und Volumen können durch Einbau einer anderen Shim erhöht oder verringert werden. Die auf dieser Seite gezeigte Konfiguration enthält EXAIRs flexiblen Stay Set Schlauch für häufiges Umpositionieren und eine ein- oder zwei-auslassige Magnetbasis zur Befestigung an metallischen Maschinen. Die 2" Flache Super-Luftdüse ist in Zink‑Aluminium‑Legierung oder Typ 316 Edelstahl erhältlich.

Anwendungen

• Reinigung von Teilen
• Spanentfernung
• Abblasen von Flüssigkeiten
• Kühlung von Teilen
• Materialförderung
• Teileaustragung
• Faserförderung
• Luftunterstützung

Vorteile

• Reduzierte Kosten für Druckluft
• Typische durchschnittliche Lärmreduktion von 10 dBA
• Schonender Umgang mit Druckluft
• Verbesserte Abblasleistung
• Kompakt
• Erhöhte Sicherheit
• Erfüllt OSHA-Anforderungen für Lärmpegel
• Erfüllt OSHA-Anforderungen für Druck
• Steigert die Produktion

Materialien

• Zink‑Aluminium‑Legierung - für allgemeine Anwendungen. Max. Temp. 250°F (121°C).
• Typ 316 Edelstahl - für hohe Temperaturen, korrosive Umgebungen und mechanischen Verschleiß. Max. Temp. 1000°F (538°C).

Zubehör

• Shim Sets - enthalten .005" (0.13 mm), .010" (0.25 mm) und .020" (0.51 mm) dicke Shims zum Einstellen von Kraft und Volumen.
• Schwenkbare Anschlüsse (Swivel Fittings) - ermöglichen Zielanpassung (25° von der Mittelachse pro Seite, insgesamt 50°). Verfügbar in Typ 303 oder 316 Edelstahl.

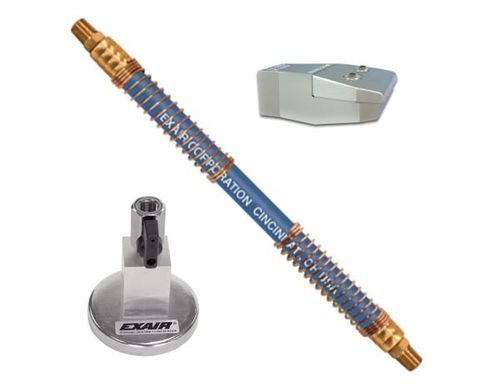

• Stay Set Schlauch und Magnetbasis - flexibler Schlauch zum Umpositionieren und ein- oder zwei-auslassige Magnetbasis zur Montage an metallischen Maschinen.

Leistung (gemessen bei 80 PSIG / 5.5 BAR mit installierter .015" (0.38 mm) Shim)
Model | SCFM | SLPM | Force (oz) | Force (g) | Sound Level (dBA)
1122 / 1122SS | 21.8 | 622 | 22 oz | 624 g | 77 dBA

Hinweise: Kraft gemessen in 12" (305 mm) Abstand zum Ziel. Schallpegel gemessen in 3' (914 mm).

Funktionsweise
Druckluft strömt durch den Einlass in die Plenumkammer und wird auf eine präzise geschlitzte Düse geleitet. Während der primäre Luftstrom die dünne geschlitzte Düse verlässt, folgt er einer flachen Oberfläche, die den Luftstrom als gerade, gleichmäßige Schicht über die Länge der Düse leitet. Umgebungsuft wird typischerweise im Verhältnis 40:1 in den primären Luftstrom eingebracht, wodurch Kraft und Volumen maximiert und Geschwindigkeitsverlust sowie Lärm minimiert werden, sodass eine laminare, kraftvolle Luftschicht entsteht.

Abmessungen & Strömungsbild
2" breites Düsenprofil mit einem dünnen geschlitzten Orifice, das eine gleichmäßige flache Luftschicht über die 2" Breite erzeugt; Produktzeichnungen und dimensionsbilder werden vom Hersteller zur Referenz bereitgestellt.

Merkmale / Technische Daten

• Handelsname: 2" Flat Super Air Nozzle™
• Modell / SKU auf der Seite: P1122-9306
• EXAIR Produkt-ID: 3766
• Verfügbare Materialoptionen: Zink‑Aluminium‑Legierung; Typ 316 Edelstahl
• Maximale Temperatur (Zink‑Aluminium‑Legierung): 250°F (121°C)
• Maximale Temperatur (Typ 316 SS): 1000°F (538°C)
• Luftverbrauch (typisch bei 80 PSIG / 5.5 BAR): 21.8 SCFM (622 SLPM)
• Kraft (gemessen bei 12" / 305 mm): 22 oz (624 g)
• Schallpegel (gemessen bei 3' / 914 mm): 77 dBA
• Shim‑Größen inklusive/verfügbar: .005" (0.13 mm), .010" (0.25 mm), .020" (0.51 mm); Beispielangaben mit .015" (0.38 mm) Shim installiert
• In dieser Konfiguration enthaltenes Zubehör: Flexibler Stay Set Schlauch; Ein- oder zwei-auslassige Magnetbasis
• Patent: U.S. Pat 5402938
• Typisches Ansaugverhältnis: 40:1 (Umgebungsuft zu Primärluftstrom)
• Preis (Seite): 287.80 USD (zzgl. MwSt.)
