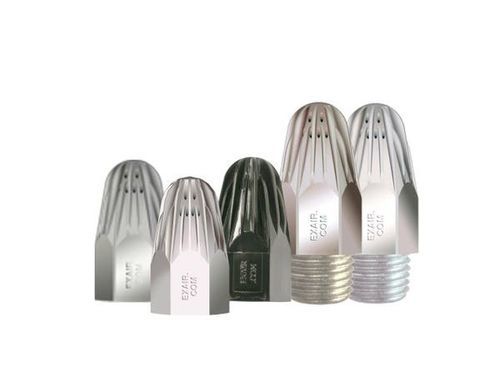

Großformatdüse Model 1106SS Super

LuftReinigungKühlung

Beschreibung
Die Large Super Air Nozzles von EXAIR sind in Größen von 3/8 NPT bis 1-1/4 NPT in einer Zink/Aluminium‑Legierung erhältlich. Versionen aus Werkstoff 316 Edelstahl sind bis 1 NPT verfügbar, PEEK‑Düsen sind in 3/8 NPT verfügbar. Die Serie liefert konzentrische Blaskräfte von 1,9 lbs (0,86 kg) bis 23 lbs (10,43 kg), gemessen bei 12" (305 mm). Schutz‑aerodynamik‑Schlitze lenken den Luftstrom auf einen einzelnen Konvergenzpunkt und erzeugen hohe Aufprallkraft bei reduzierter Geräuschentwicklung gegenüber typischen offenen Blasvorgängen.

Anwendungen

• Teilereinigung
• Späneschleudern
• Flüssigkeitsabblasung
• Teilekühlung
• Materialförderung
• Teileauswurf
• Faserförderung
• Luftunterstützung

Vorteile

• Geringerer Druckluftverbrauch gegenüber offenen Blasvorgängen
• Durchschnittlich ca. 10 dBA Geräuschreduzierung vs. typische Blasvorgänge (modellabhängig)
• Verbesserte Blasleistung bei reduziertem Volumenstrom
• Kompakte Bauform für beengte Einbauverhältnisse
• Erfüllt OSHA‑Anforderungen zu Lärm und Druck
• Steigerung der Produktionsleistung

Materialien

• Zink‑Aluminium‑Legierung — Allgemeine Anwendungen. Max. Temp. 250°F (121°C).
• Werkstoff 316 Edelstahl — für hohe Temperaturen, korrosive Umgebungen und mechanische Beanspruchung. Max. Temp. 1000°F (538°C).
• PEEK‑Kunststoff — chemikalienbeständig, nicht markierend; ersetzt Metall in rauen Umgebungen. Max. Temp. 320°F (160°C).

Zubehör

• Stay Set Hose — flexible, repositionierbare Schläuche mit Memory, die die Zielrichtung ohne Nachgleiten halten; ideal bei häufigem Umpositionieren.
• Swivel Fittings — erlauben Einstellen des Blaswinkels (±25°) zur Leistungsoptimierung und Geräuschreduzierung; erhältlich in Werkstoff 303 oder 316 Edelstahl.
• Magnetbasen — ermöglichen horizontale oder vertikale Montage bei häufigem Bewegen; beinhalten Absperrventil zur Regelung von Kraft und Durchfluss.

Leistung (Kraft gemessen bei 12" (305 mm); Schall gemessen bei 3' (914 mm); alle Messwerte bei 80 PSIG / 5.5 BAR)
Model | SCFM | SLPM | Lbs | Kg | dBA
1104 / 1105 | 35 | 991 | 1.9 | 0.86 | 82
1106 / 1107 | 60 | 1,699 | 3.3 | 1.5 | 87
1112 / 1113 | 91 | 2,577 | 4.5 | 2.04 | 96
1114 / 1115 | 135 | 3,823 | 6.6 | 2.99 | 99
1116 / 1117 | 188 | 5,324 | 9.4 | 4.26 | 102
1118 / 1119 | 300 | 8,495 | 15 | 6.80 | 106
1120 / 1121 | 460 | 13,026 | 23 | 10.43 | 109

Material / Konstruktionshinweise
Schützende aerodynamische Schlitze bündeln den Luftstrom auf einen einzelnen Konvergenzpunkt, um Kraft zu konzentrieren und Geräuschentwicklung im Vergleich zu typischen offenen Blasvorgängen zu reduzieren.

Technische Daten

• Marke: EXAIR
• Produktfamilie / Serie: Large Super Air Nozzle™
• Verfügbare Gewinde: 3/8 NPT bis 1-1/4 NPT
• Materialoptionen: Zink/Aluminium‑Legierung; Werkstoff 316 Edelstahl (bis 1 NPT verfügbar); PEEK (in 3/8 NPT verfügbar)
• Blaskraftbereich: 1.9 lbs (0.86 kg) bis 23 lbs (10.43 kg) (gemessen bei 12" / 305 mm)
• Schallpegel: 82 dBA bis 109 dBA je nach Modell (gemessen bei 3' / 914 mm)
• Druckluftverbrauch Beispiele: 35 SCFM (991 SLPM) bis 460 SCFM (13,026 SLPM)
• Typische Messbedingungen: 80 PSIG (5.5 BAR)
• Auf der Seite angezeigte Artikelnummer (SKU): P1104
• Auf der Seite angezeigter Preis (Stück, zzgl. Steuern): 95 (Währung: USD)
