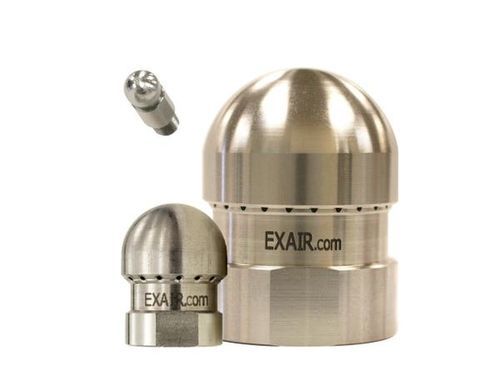

Düse mit umgekehrtem Blasvorgang Model 1008SS

LuftReinigungKühlung

Übersicht
Rückblas-Luftdüsen sind ausgelegt zum Reinigen des Innenraums von Rohren, Schläuchen oder Kanälen, indem sie ein ringförmiges 360°-Luftmuster zurück zur Einlassseite erzeugen. Sie entfernen Kühlmittel, Späne und Schmutz aus Bearbeitungsprozessen, ohne Späne weiter in das Bauteil zu drücken. Geeignet für Innendurchmesser von 1/4" (6,3 mm) bis 16" (406 mm). Persönliche Schutzausrüstung wird empfohlen, da die Luft in Richtung Bediener strömt.

Anwendungen

• Reinigung von Bauteilen
• Späneentfernung
• Abblasen von Flüssigkeiten
• Kühlung von Bauteilen
• Materialförderung
• Teileauswurf
• Faserförderung
• Luftunterstützung

Vorteile

• Reduzierter Druckluftverbrauch gegenüber offenen Rohren
• Durchschnittlich ca. 10 dBA Lärmreduktion (modellabhängig)
• Verbesserte Abblasleistung bei geringerer Luftaufnahme
• Kompaktes, einfach montierbares Design
• Erhöhte Arbeitssicherheit gegenüber direktem Blasen
• Entspricht OSHA-Anforderungen zu Dead-End-Druck und gegebenenfalls Lärm
• Unterstützt höhere Produktionsleistung

Materialien
Edelstahl Typ 316 — geeignet für hohe Temperaturen, korrosive Umgebungen und mechanischen Verschleiß. Max. Temperatur: 1000°F (538°C).

Zubehör
Späneschilde

• Modell 901650 — für M4 x 0,5 Verlängerungen (schützt Bediener vor umherfliegenden Partikeln)
• Modell 901222 — für 1/4 NPT Verlängerungen

Aluminium-Verlängerungsrohr
Verlängerungen ermöglichen das Erreichen des Innenraums von Rohren, Schläuchen oder Kanälen; verfügbar bis 72" (1829 mm). Beispielmodelle:

• 9492 — 6" (152 mm) Aluminium, M4 x 0,5
• 9493 — 12" (305 mm) Aluminium, M4 x 0,5
• 9495 — 24" (610 mm) Aluminium, M4 x 0,5
• 9497 — 36" (914 mm) Aluminium, M4 x 0,5
• 9188 — 12" (305 mm) Aluminium, 1/4 NPT
• 9194 — 72" (1829 mm) Aluminium, 1/4 NPT
• 900353 — 12" (305 mm) Aluminium, 1" NPT

Leistung (Beispielmodelle)

• 1004SS — 4,5 SCFM (127 SLPM), 75 dBA — für Innendurchmesser 1/4"–1" (6,3–25,4 mm)
• 1006SS — 22 SCFM (622 SLPM), 80 dBA — für Innendurchmesser 7/8"–4" (22–102 mm)
• 1008SS — 57 SCFM (1.614 SLPM), 89 dBA — für Innendurchmesser 2"–16" (51–406 mm)

Funktionsprinzip (Kurz)
Die Düsen nutzen den Coanda-Effekt, um den Druckluftstrom um das bis zu 25-fache oder mehr zu verstärken. Luft wird aus einem ringförmigen Austrittsring am Umfang in einem Winkel ausgestoßen, sodass ein Kegel mit hoher Geschwindigkeit entsteht, der zurück zum Einlass gerichtet ist. Ergebnis ist ein volumenstarker, schnell bewegter Luftstrahl bei minimalem Verbrauch und Einhaltung der OSHA-Dead-End-Druckvorgaben.

Spezifikationen

• Artikelnummer (Beispiel auf Seite): P1006SS
• Verfügbare Modellfamilie: 1004SS, 1006SS, 1008SS
• Material: Edelstahl Typ 316
• Maximale Temperatur: 1000°F (538°C)
• Empfohlene PSA: Erforderlich bei Betrieb (Luft in Richtung Bediener)
• Leistung (z.B. 1006SS): 22 SCFM (622 SLPM), 80 dBA, für 7/8"–4" (22–102 mm) ID
• Zubehör: Späneschilde (901650, 901222), Aluminium-Verlängerungsrohre (verschiedene Längen bis 72")
• Betriebsprinzip: Coanda-Effekt — hohe Verstärkung der Druckluft für volumen-/geschwindigkeitsstarken Luftstrom bei geringem Verbrauch
